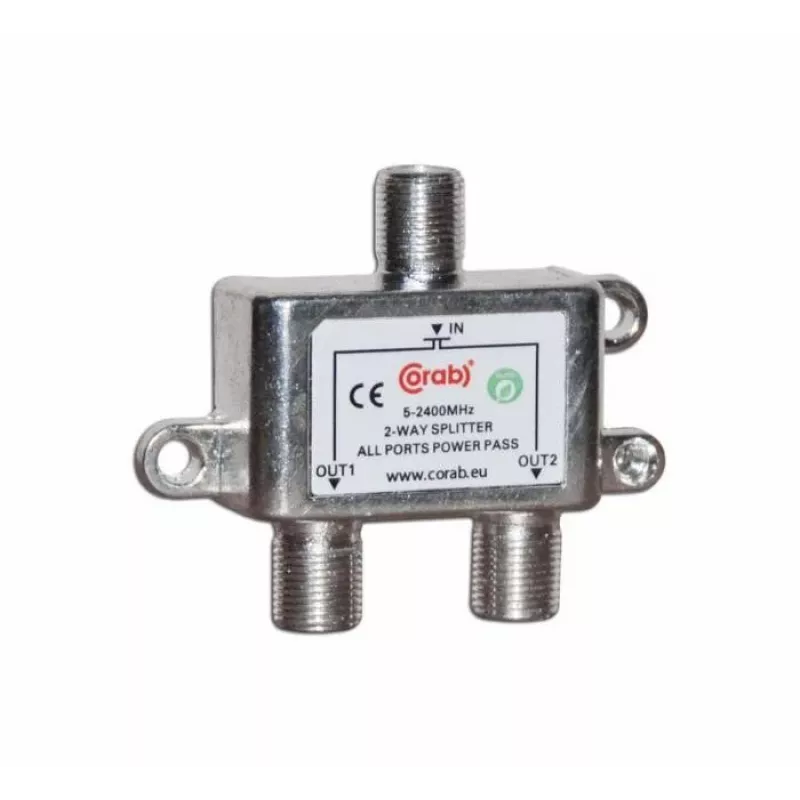

CORAB 2-Wege HF-Signalverteiler 5-2400 MHz mit DC-Durchschleifung

Wenn eine Antenne oder Satellitenschüssel zwei Empfänger versorgen soll, verursacht ein einfacher T-Verbinder Signalverluste und Reflexionen. Der CORAB 2-Wege-Verteiler löst dieses Problem, indem er das HF-Signal mit minimaler Einfügedämpfung und hoher Entkopplung aufteilt und so sicherstellt, dass beide angeschlossenen Geräte ein sauberes, stabiles Signal über den gesamten Frequenzbereich von 5-2400 MHz erhalten. Die DC-Durchschleifung ermöglicht die Fernspeisung eines LNB oder Vorverstärkers über einen Ausgang, sodass kein separater Einspeiser erforderlich ist.

Für wen ist er geeignet

Dieser Verteiler ist ideal für Wohn- und Gewerbeinstallationen, bei denen eine einzelne Antenne für terrestrisches Fernsehen, Satellitenfernsehen oder Radio zwei Tuner oder Set-Top-Boxen versorgen muss. Er eignet sich gleichermaßen für Techniker und Heimwerker, die Hausverteilsysteme aufbauen oder erweitern, insbesondere wenn eine aktive Komponente wie ein Satelliten-LNB Gleichstrom vom Empfänger benötigt.

Hauptmerkmale

• Großer Frequenzbereich 5-2400 MHz abdeckt terrestrisches Fernsehen (DVB-T/T2), Satellitenfernsehen (DVB-S/S2) und FM/DAB+ Radio.
• DC-Durchschleifung an einem Ausgang ermöglicht die Fernspeisung von LNBs, Vorverstärkern oder aktiven Antennen (max. 500 mA).
• Geringe Einfügedämpfung und hohe Entkopplung gewährleisten minimale Signalverschlechterung zwischen den Ausgängen.
• Druckguss-Zinkgehäuse mit >100 dB Schirmdämpfung schützt vor elektromagnetischen Störungen.
• F-Buchsen an allen Anschlüssen für sichere, verlustarme Verbindungen.
• 75-Ohm-Impedanz passend zu Standard-Koaxialkabeln und -Geräten.

Technische Daten

• Produkttyp: HF-Signalverteiler
• Anzahl der Ausgänge: 2
• Frequenzbereich: 5 - 2400 MHz
• Eingangsanschluss: 1 x F-Buchse
• Ausgangsanschlüsse: 2 x F-Buchse
• Impedanz: 75 Ohm
• Einfügedämpfung (5-470 MHz): < 4,0 dB
• Einfügedämpfung (470-860 MHz): < 4,5 dB
• Einfügedämpfung (950-2400 MHz): < 5,5 dB
• Entkopplung (Ausgang-Ausgang, 5-860 MHz): > 20 dB
• Entkopplung (Ausgang-Ausgang, 950-2400 MHz): > 15 dB
• Rückflussdämpfung: > 10 dB
• Gehäusematerial: Druckguss-Zink
• Schirmdämpfung: > 100 dB
• Max. DC-Stromdurchlass: 500 mA
• Anwendung: Terrestrisches Fernsehen, Satellitenfernsehen, Radio

Tipps

Für beste Ergebnisse montieren Sie den Verteiler in der Nähe der Empfänger und verwenden Sie hochwertige RG6-Koaxialkabel mit Kompressions-F-Steckern. Wenn Sie die DC-Durchschleifung nutzen, verbinden Sie den speisenden Empfänger mit dem dafür vorgesehenen Ausgang (normalerweise mit "Power Pass" gekennzeichnet), um sicherzustellen, dass der LNB Spannung erhält. Vermeiden Sie das Kaskadieren mehrerer Verteiler ohne Verstärker, da kumulative Verluste schwache Signale verschlechtern können.
