Busch-Jaeger 2020 USGL 1P blau metallic — 1-poliger Schalter, 250 V, 10 A, 71×71×25 mm

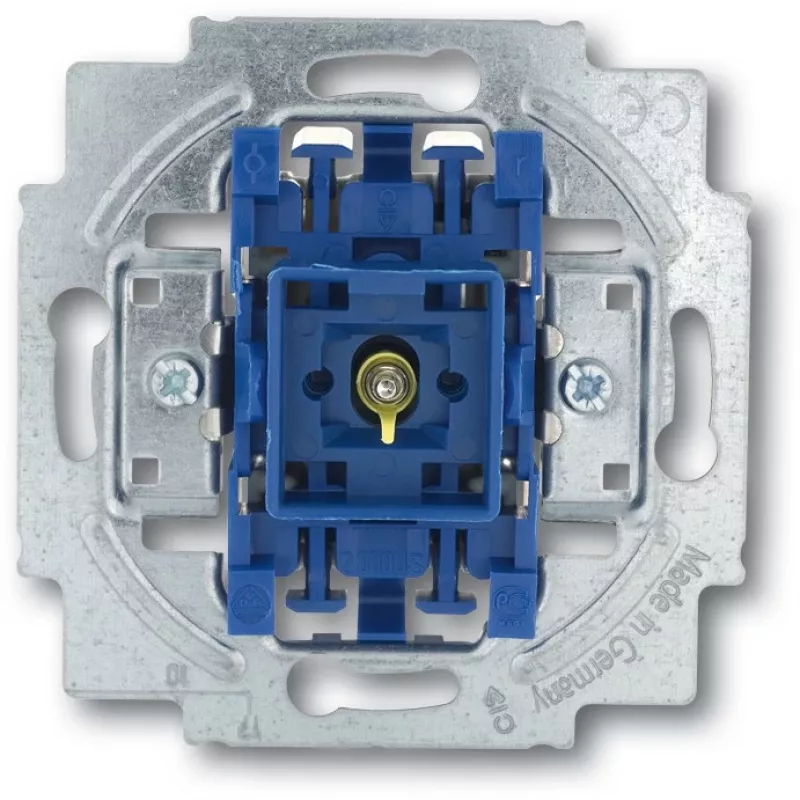

Der Busch-Jaeger 2020 USGL 1P blau metallic ist ein einpoliger Wandschalter mit Beleuchtung und einer N-Klemme, der zur Steuerung von Beleuchtung und anderen Niederspannungs-Wechselstromkreisen entwickelt wurde. Er ist für 250 V~ und 10 A ausgelegt und misst 71×71×25 mm. Der Schalter ist kompatibel mit Standard-Unterputzdosen gemäß DIN 49073 Teil 1 und mit Busch-Jaeger Wanddosen (3040, 3050, 3060). Austauschbare Anzeigelampen und LED-Einsätze (Typen 8360, 8362, 8363) werden unterstützt. Das Gerät entspricht den CE- und RoHS-Anforderungen und ist für Wohn- und leichte Gewerbeinstallationen vorgesehen.

Vorteile

Das beleuchtete einpolige Design bietet eine klare Sichtbarkeit der Schalterstellung bei schlechten Lichtverhältnissen, während die integrierte N-Klemme die Verdrahtung für beleuchtete oder Anzeigefunktionen vereinfacht. Sein kompaktes Format von 71×71×25 mm passt in Standard-Unterputzdosen, und die Kompatibilität mit bestimmten Busch-Jaeger Wanddosen gewährleistet eine unkomplizierte Installation. Die Unterstützung von austauschbaren Lampen und LED-Einsätzen verlängert die Lebensdauer und ermöglicht Wartung ohne Austausch des gesamten Schalters. Ausgelegt für 250 V~ und 10 A, ist er für typische Beleuchtungs- und Niedriglasten geeignet.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Schalter in einer kompatiblen Unterputzdose oder Busch-Jaeger Wanddose unter Beachtung der örtlichen Elektrovorschriften. Schließen Sie den Außenleiter an den Schaltereingang und den geschalteten Außenleiter an den Ausgang an; verwenden Sie die N-Klemme für die Beleuchtungslampe oder den LED-Einsatz gemäß Schaltplan. Stellen Sie sicher, dass der Strom vor der Verdrahtung abgeschaltet ist. Nach der Verdrahtung schalten Sie den Strom wieder ein und testen Schalter und Beleuchtung, um die korrekte Funktion zu bestätigen. Für die Integration von Relais- oder Tastdimmern befolgen Sie die Verdrahtungsanweisungen des jeweiligen Geräts.

Empfehlungen

Verwenden Sie nur die angegebenen Ersatzlampen (8360, 8362, 8363) oder kompatible LED-Einsätze. Stellen Sie sicher, dass die Installation von einem qualifizierten Elektriker durchgeführt wird und die örtlichen Vorschriften eingehalten werden. Überschreiten Sie nicht den Bemessungsstrom von 10 A oder die Bemessungsspannung von 250 V~, um Schäden oder Sicherheitsrisiken zu vermeiden.
