BlueOptics SFP5141FU5MKB InfiniBand-Glasfaserkabel 5 m MPO 4x LC

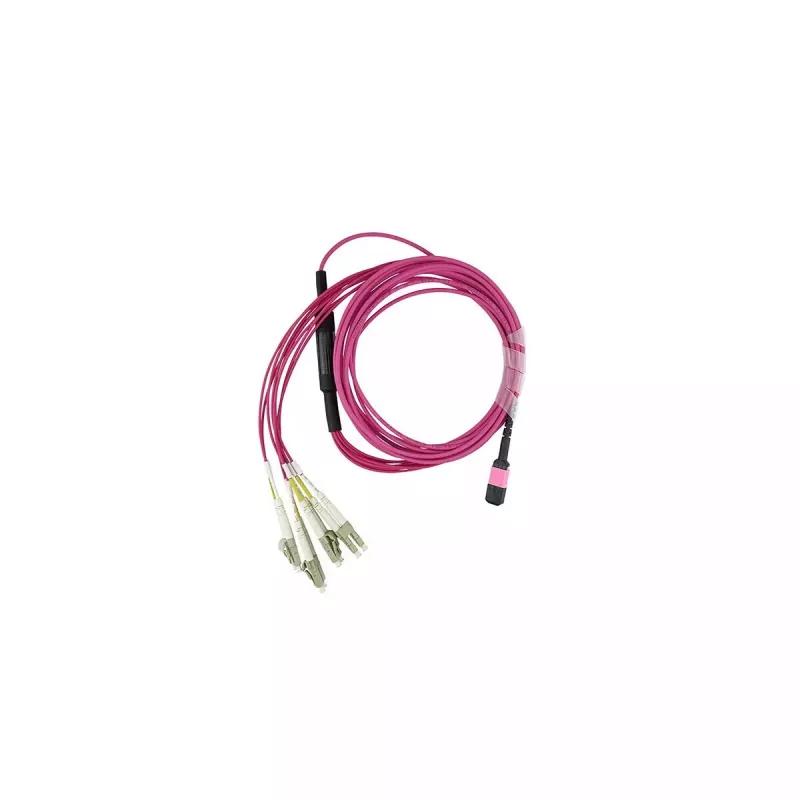

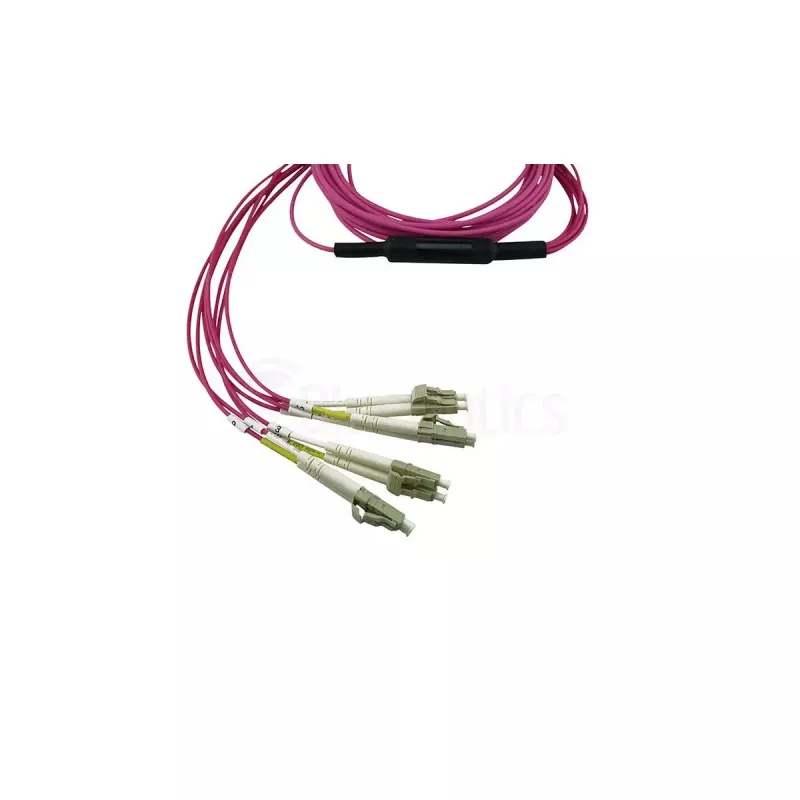

Das BlueOptics SFP5141FU5MKB InfiniBand-Glasfaserkabel ist ein 5 m langes OM4-Multimode-Breakoutkabel mit einem MPO-Stecker an einem Ende und vier LC-Duplex-Steckern am anderen. Es ist für die 50-µm-Kern-Multimode-Übertragung bei 850 nm ausgelegt, unterstützt Vollduplex-Kommunikation über vier optische Lanes und ist für die Hochgeschwindigkeitsdatenübertragung in InfiniBand- und verwandten Netzwerkumgebungen vorgesehen. Das Kabel verfügt über einen LSZH-Mantel (Low Smoke Zero Halogen), 8 Faserkern (Pinbelegung 1–4 & 9–12 für QSFP-Nutzung) und wird werkseitig auf Einfügedämpfung und Rückflussdämpfung getestet, um eine konstante Signalqualität zu gewährleisten.

Vorteile

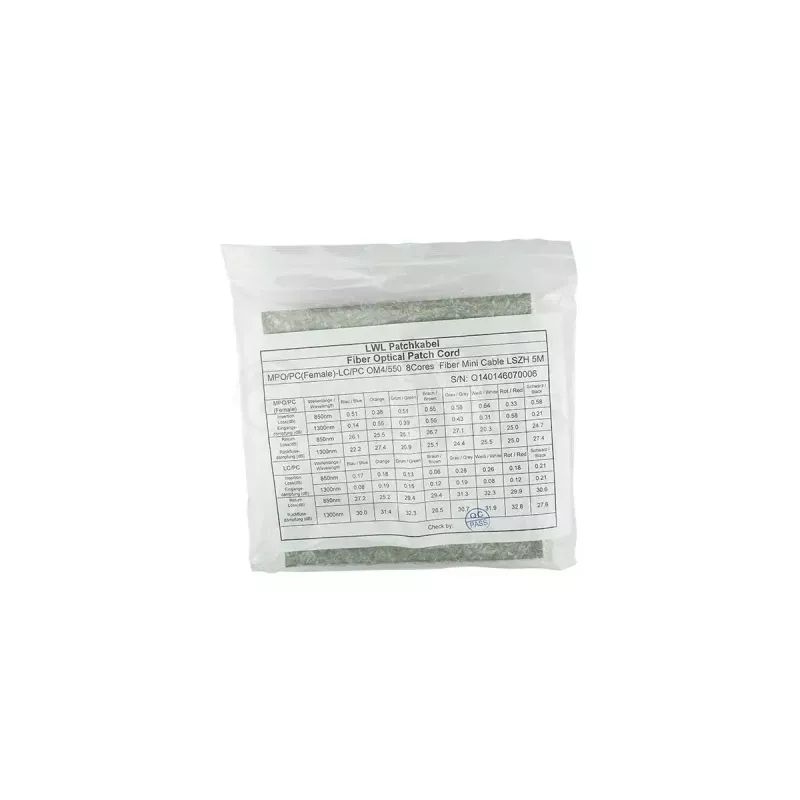

Das MPO-auf-4x-LC-Breakout-Design reduziert die Installationszeit, da keine Feldspleißung erforderlich ist, und vereinfacht die Konnektivität zwischen MPO-Kassetten, QSFP-Modulen und LC-Schnittstellen. Die Verwendung von OM4-Multimode-Faser bietet verbesserte Bandbreite und geringere Dämpfung für Hochgeschwindigkeitsverbindungen über kurze bis mittlere Entfernungen. Der LSZH-Mantel minimiert Rauchentwicklung und Emission gefährlicher Gase im Brandfall und erfüllt übliche industrielle Sicherheitsstandards. Die werkseitige Prüfung mit Interferometrie und OTDR sowie die Beilage eines Messberichts gewährleisten eine rückverfolgbare optische Leistung.

Geeignet für

Technische Daten - Kern

Gebrauchsanweisung

Verlegen Sie das BlueOptics MPO-auf-4x-LC-Kabel zwischen dem mit MPO ausgestatteten Gerät oder der Kassette und dem Zielgerät mit LC-Anschlüssen, wobei Sie auf den Biegeradius achten und scharfe Knicke vermeiden sollten. Verbinden Sie das MPO-Ende mit der MPO-Kassette oder dem QSFP-Breakout-Port unter Beachtung der korrekten Pinbelegung und stecken Sie dann jeden LC-Duplex-Stecker in die entsprechenden LC-Buchsen an Switches, Transceivern oder Patchfeldern. Es ist keine Feldspleißung oder Politur erforderlich; überprüfen Sie die Konnektivität und optische Leistung anhand des mitgelieferten Messberichts oder ggf. mit Vor-Ort-Prüfgeräten.

Empfehlungen

Halten Sie den vom Hersteller empfohlenen Mindestbiegeradius ein, reinigen Sie die Steckverbindungen vor dem Zusammenstecken mit geeigneten Reinigungswerkzeugen und sichern Sie das Kabel, um Zugbelastung der Steckverbindungen zu vermeiden. Verwenden Sie den beiliegenden Prüfbericht, um die Link-Budgets während der Installation zu bestätigen, und befolgen Sie die Kabelmanagement-Praktiken für Rechenzentren, um die Signalintegrität zu bewahren und zukünftige Änderungen zu vereinfachen.
