BlueOptics 3HE13896AA-2-BO InfiniBand Glasfaserkabel 2 m MPO/UPC

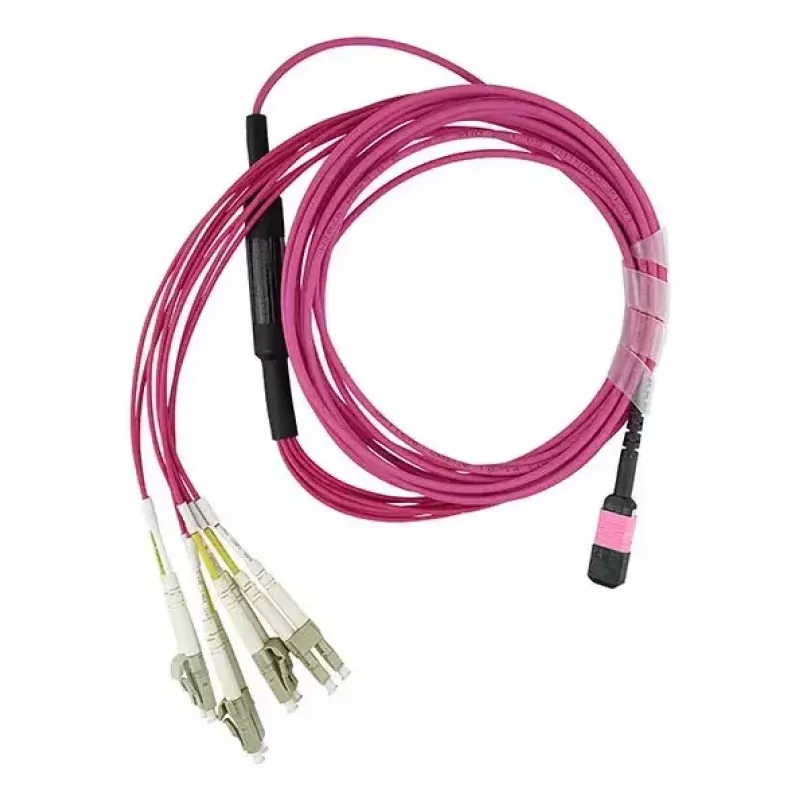

Das BlueOptics 3HE13896AA-2-BO InfiniBand Glasfaserkabel 2 m MPO/UPC ist eine Mehrfaser-OM4-Duplex-Verbindungsbaugruppe, die für Hochgeschwindigkeits-Datenübertragung in Rechenzentrums- und Unternehmensnetzwerkumgebungen konzipiert wurde. Das Kabel kombiniert einen MPO/UPC-Mehrfaserstecker an einem Ende mit 4x LC-Steckern am anderen Ende und ermöglicht so die Verbindung zwischen parallelen Transceiver-Modulen und mehreren LC-Ports. Mit einem zwei Meter langen Mantel und OM4-Glas unterstützt es eine erhöhte Bandbreite und reduzierte Modendispersion für schnelle, zuverlässige Verbindungen über kurze bis mittlere Entfernungen.

Vorteile

Diese MPO-auf-4x-LC-Baugruppe bietet kompakte parallele Konnektivität und reduziert den Kabelumfang im Vergleich zu mehreren separaten Duplex-Kabeln. OM4-Faser erhöht die Bandbreite und erweitert die Reichweite für Anwendungen mit hoher Dichte, während die MPO/UPC-Terminierung eine präzise Ausrichtung für geringe Einfügedämpfung gewährleistet. Die vorkonfigurierte Konstruktion vereinfacht die Installation und verkürzt die Bereitstellungszeit in Racks und Patchfeldern.

Geeignet für

• Verbindungen zwischen Switches und zwischen Switch und Server in Rechenzentren mit hoher Dichte
• InfiniBand-Verbindungen und parallele Optik-Transceiver (z. B. QSFP), die MPO-auf-LC-Breakout benötigen
• Patchverbindungen zwischen MPO-Trunks und LC-Patchfeldern oder direkt in LC-Ports an Netzwerkgeräten
• Kurz- bis mittelreiche 10/40/100-Gbit/s-Verbindungen, bei denen OM4-Leistung erforderlich ist

Technische Daten

• Kabellänge: 2 m
• Fasertyp: OM4-Multimode
• Stecker A: MPO (UPC-Politur), Mehrfaser

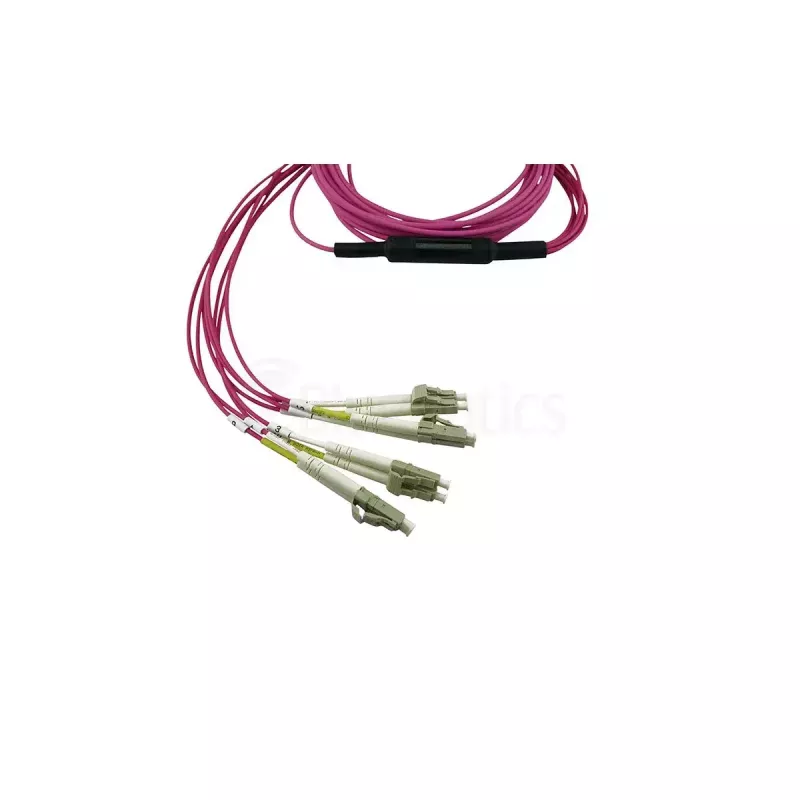

• Stecker B: 4 × LC (UPC-Politur), duplexartige Stecker
• Konfiguration: MPO-auf-4x-LC-Breakout
• Anwendung: Parallele Optik/InfiniBand und Hochgeschwindigkeits-Ethernet-Patching

Verwendung

Führen Sie das Kabel vom MPO-Port am Transceiver oder Trunk zum vorgesehenen Patchfeld oder Gerät. Richten Sie den MPO-Stecker aus und stecken Sie ihn in die MPO-Aufnahme, bis er einrastet. Verbinden Sie dann jeden LC-Duplex-Stecker mit dem entsprechenden LC-Port, wobei Sie die Sende-/Empfangszuordnung und die Polaritätsanforderungen beachten. Beachten Sie die zulässigen Biegeradien und sichern Sie das Kabel in Managementwannen oder mit Kabelbindern, um Zugbelastung zu vermeiden. Überprüfen Sie nach der Installation den Verbindungsstatus und die Lichtpegel, um die korrekte Konnektivität zu bestätigen.

Empfehlungen

Für beste Leistung halten Sie den für Multimode-Fasern angegebenen Mindestbiegeradius ein, reinigen Sie die Stecker vor dem Zusammenstecken mit geeigneten Faserreinigungswerkzeugen und befolgen Sie die Richtlinien zur Polaritätszuordnung für MPO-auf-LC-Breakouts. Verwenden Sie OM4-zertifizierte Patchfelder und Transceiver, um die Bandbreiteneigenschaften der Faser voll auszunutzen.
