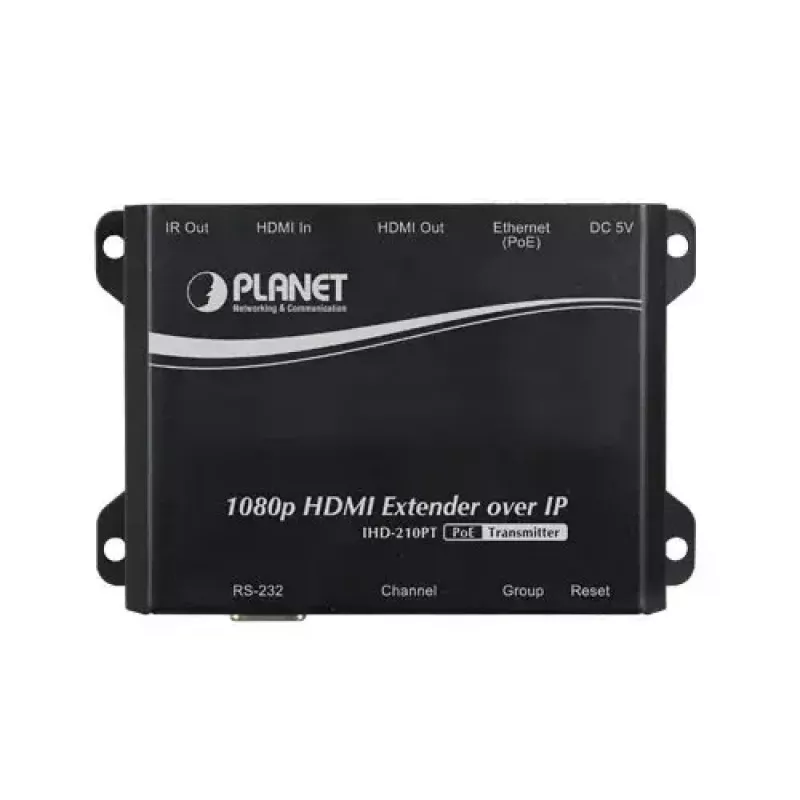

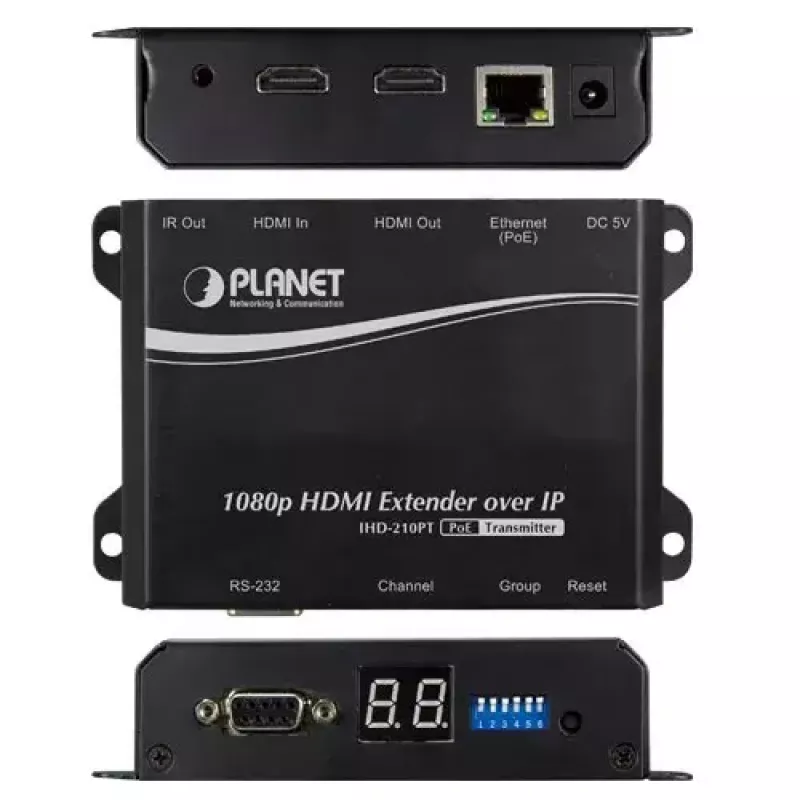

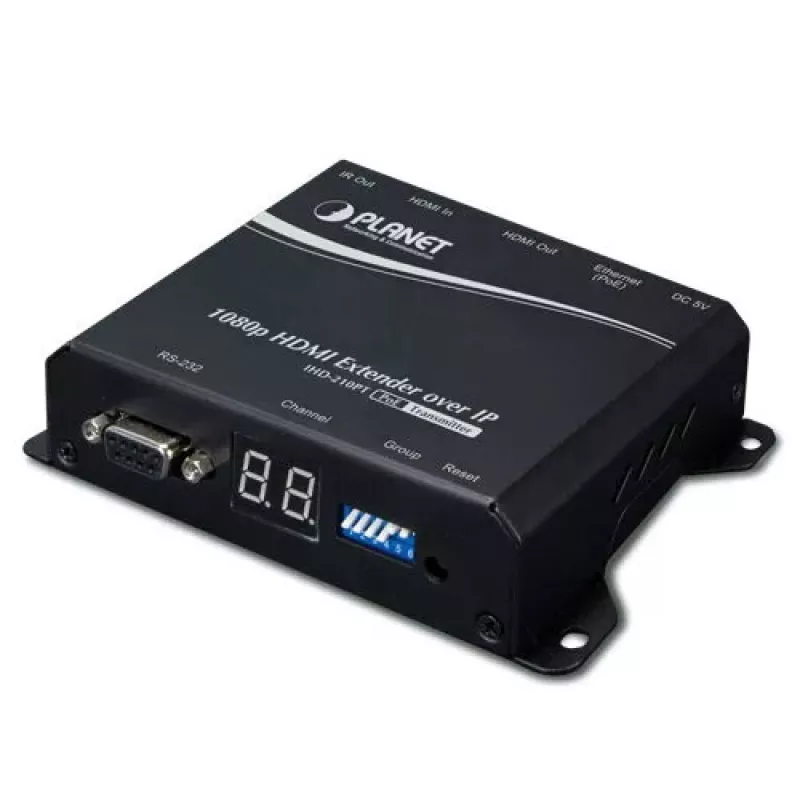

AV-Transmitter PLANET IHD-210PT

Der PLANET IHD-210PT ist ein AV-Transmitter, der für die Übertragung von Full-HD-1080p-HDMI-Video über IP-Netzwerke mittels Cat5e-/Cat6-Verkabelung entwickelt wurde. Kompakt und PoE-fähig, arbeitet er mit dem IHD-210PR-Empfänger zusammen, um HDMI-Quellen über ein LAN zu verteilen, mit Unterstützung für HDMI 1.4a, RS-232-Durchschleifung und IR-Steuerung. Das Gerät unterstützt automatische EDID-Kopie und HDCP und gewährleistet so gleichbleibende Video- und Audioqualität für entfernte Displays bei vereinfachter Verkabelung und Installation.

Vorteile

Der IHD-210PT bietet zuverlässige 1080p-Videoverteilung über bis zu 100 m mit Standard-Cat5e-/Cat6-Kabeln und kann per PoE mit Strom versorgt werden, um zusätzliche Stromleitungen zu vermeiden. Er unterstützt bidirektionale IR- und RS-232-Durchschleifung zur Fernsteuerung von Quellgeräten, automatische EDID-Kopie für eine einwandfreie Display-Kommunikation und ist kompatibel mit IGMP-Snooping-fähigen Netzwerken für effiziente Multicast-Verteilung. Das kompakte Design und der lokale HDMI-Ausgang erleichtern die Quellenprüfung und die Integration in Racks.

Geeignet für

• Digital Signage und Werbedisplays
• Konferenz- und Sitzungsräume
• Klassenzimmer- und Hörsaal-AV-Verteilung
• Video-Walls und Menütafeln im Einzelhandel

Wichtige Spezifikationen

• Typ: AV-Transmitter (PLANET IHD-210PT)
• Maximale Auflösung: 1920 x 1080 (Full HD 1080p)
• HDMI-Ausgänge: 1
• RJ-45-Eingangsports: 1 (Cat5e / Cat6)
• Maximale Übertragungsdistanz: 100 m über Ethernet-Verkabelung
• Schnittstellen: HDMI 1.4a, RS-232, IR
• Stromversorgung: 5 V (typische Leistungsaufnahme 7 W); unterstützt PoE
• Abmessungen: 130 x 82 x 30,25 mm; Gewicht: 0,29 kg
• Farbe: Schwarz

Verwendung

Schließen Sie die HDMI-Quelle an den HDMI-Eingang des IHD-210PT an und verbinden Sie den Transmitter über ein Cat5e- oder Cat6-Kabel mit dem LAN über den PoE-fähigen Switch, oder verwenden Sie ein 5-V-Netzteil, wenn PoE nicht genutzt wird. Konfigurieren Sie die Kanal-/Gruppen-ID über die DIP-Schalter passend zu den entsprechenden IHD-210PR-Empfängern und überprüfen Sie die Ausgabe über den lokalen HDMI-Ausgang. Für die Fernsteuerung von Quellen schließen Sie das mitgelieferte IR-Kabel an und verwenden Sie RS-232, wenn eine serielle Steuerung erforderlich ist. Stellen Sie bei Multicast sicher, dass IGMP Snooping auf den Netzwerk-Switches aktiviert ist, und legen Sie die Kanäle nach Bedarf für die Eins-zu-viele-Verteilung fest.

Empfehlungen

Verwenden Sie PoE-fähige Switches mit IGMP Snooping und 802.1Q-VLAN-Unterstützung für eine skalierbare, effiziente Verteilung. Halten Sie Cat5e-/Cat6-Kabelstrecken innerhalb der angegebenen 100-m-Grenze und verwenden Sie hochwertige Kabel und Steckverbinder, um die 1080p-Signalintegrität zu gewährleisten. Falls Displays EDID-bezogene Probleme aufweisen, nutzen Sie die automatische EDID-Kopierfunktion, um EDID-Informationen vom Zieldisplay zu synchronisieren.
