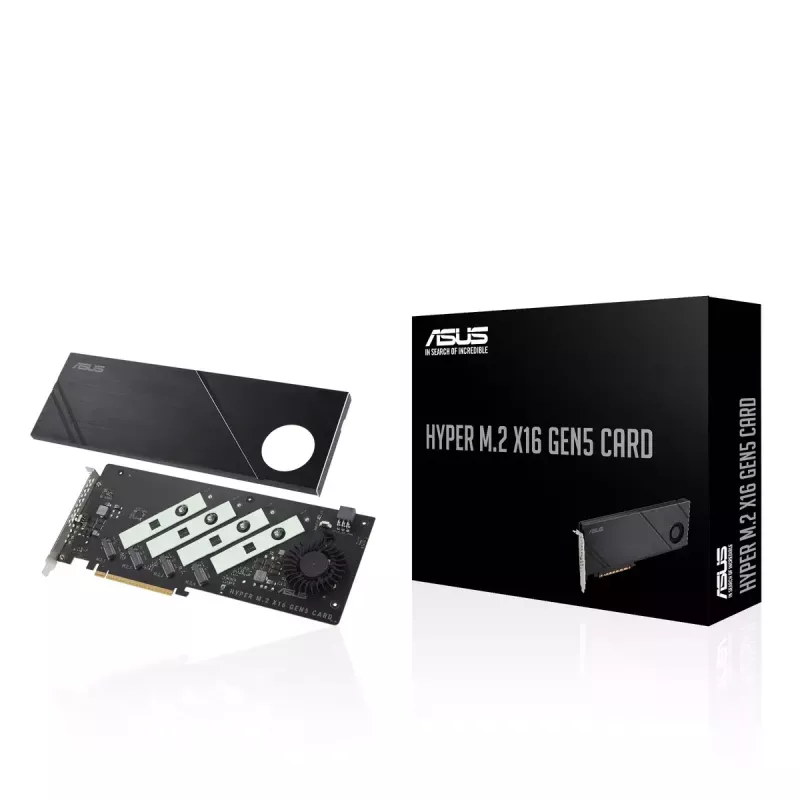

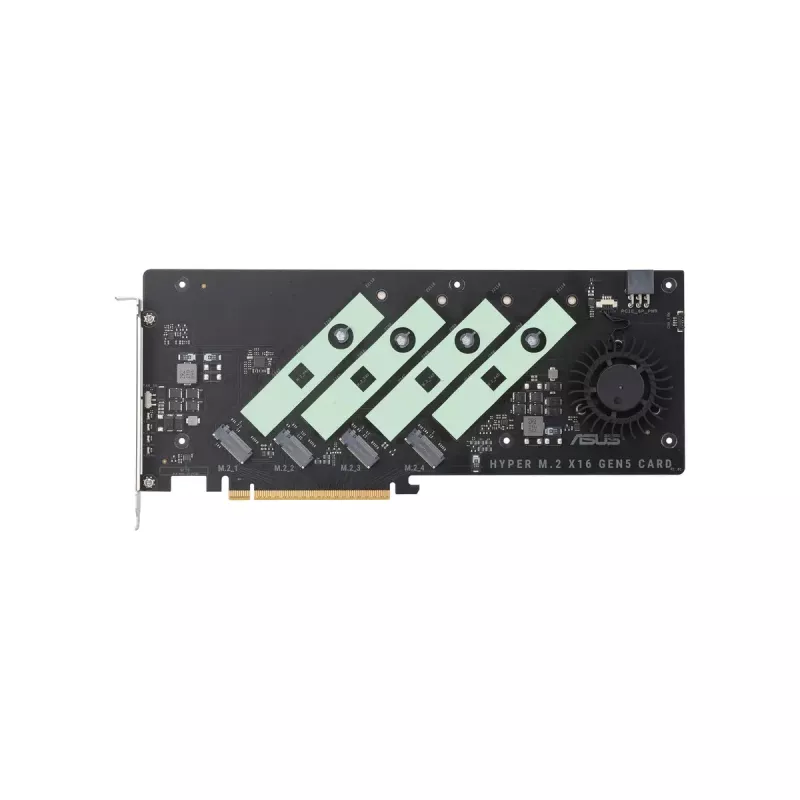

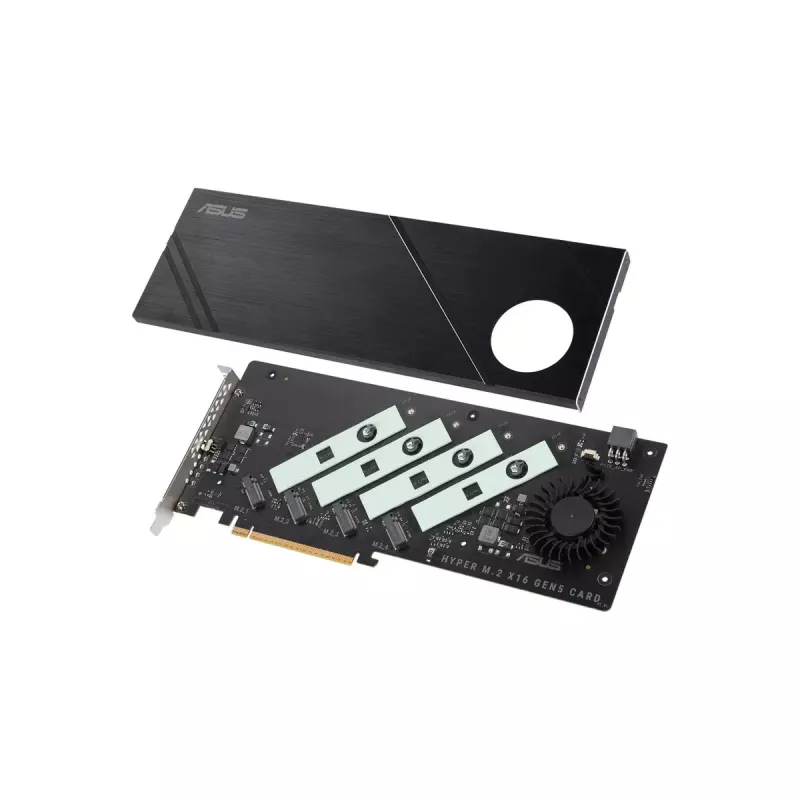

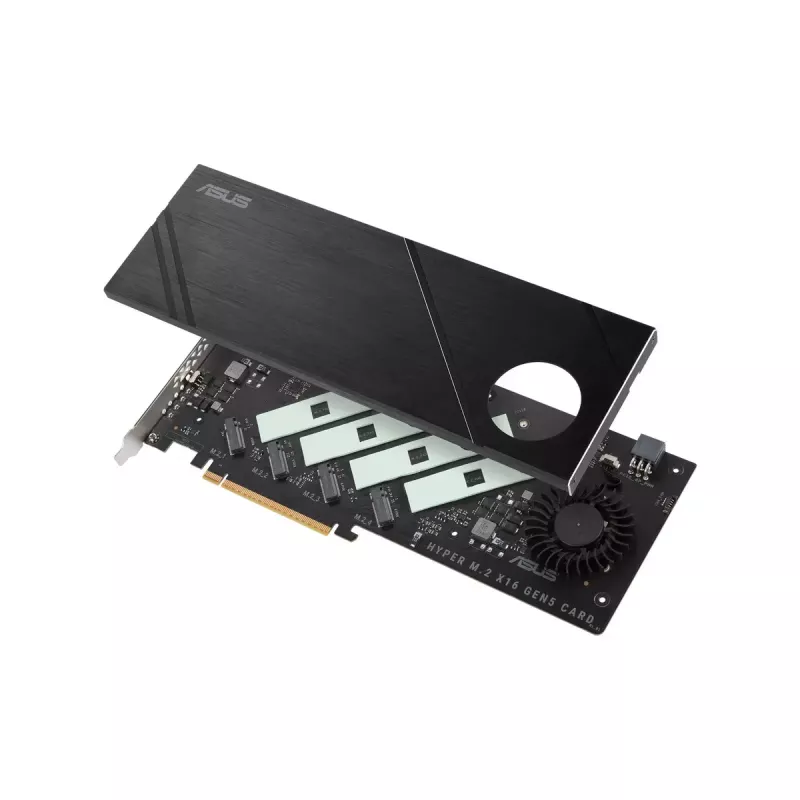

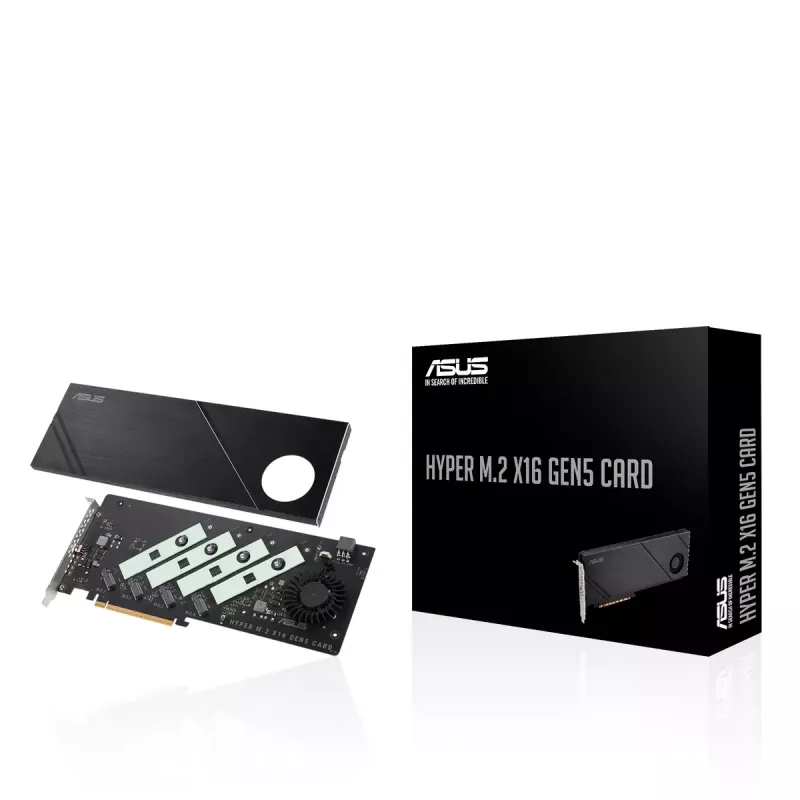

ASUS Hyper M.2 x16 Gen5 Card PCIe 5.0 M.2 Adapter mit aktiver Kühlung

ASUS Hyper M.2 x16 Gen5 Card (PCIe 5.0/4.0) ist ein M.2-Adapter für Desktop-Stk., der über eine PCIe x16-Verbindung vier NVMe M.2-Steckplätze (2242/2260/2280/22110) bereitstellt. Er unterstützt PCIe 5.0-Bandbreite und verfügt über aktive Kühlung mit vollflächigem Kühlkörper, Wärmeleitpads und einem Lüfter im Gebläse-Stil. Die Karte ermöglicht Speicherkonfigurationen mit hohem Durchsatz und kann verwendet werden, um RAID-Arrays über mehrere CPU-Plattformen hinweg zu erstellen, wenn ungenutzte CPU-PCIe-Lanes verfügbar sind.

Vorteile

Die Karte liefert bis zu 512 Gbps Gesamtbandbreite pro Karte, indem sie vier M.2-Steckplätze auf einer PCIe 5.0 x16-Schnittstelle kombiniert, und bietet damit deutlich höheren Durchsatz als PCIe 4.0-Geräte. Sie umfasst einen vollflächigen Kühlkörper, obere und untere Wärmeleitpads sowie einen integrierten Lüfter im Gebläse-Stil, der an den Gehäuselüfter-Header des Mainboards angeschlossen wird, um eine einstellbare Kühlung zu ermöglichen. Die RAID-Unterstützung über alle vier M.2-Steckplätze erhöht die Flexibilität beim Erstellen bootfähiger oder hochleistungsfähiger Multi-Drive-Arrays. Das Design liefert stabile Stromversorgung für moderne NVMe-Laufwerke und unterstützt sowohl PCIe 5.0- als auch PCIe 4.0-SSDs.

Geeignet für

• Speichererweiterung mit hoher Bandbreite in Desktop-Stk.
• RAID-Arrays mit mehreren NVMe M.2-SSDs
• Arbeitslasten, die anhaltenden sequentiellen Durchsatz erfordern (Videobearbeitung, große Dateiübertragungen)
• Systeme, bei denen zusätzliche M.2-Kapazität benötigt wird, ohne das Mainboard zu wechseln

Wichtige Spezifikationen

• Host-Schnittstelle: PCIe (PCIe 5.0 / abwärtskompatibel mit PCIe 4.0)
• Unterstützte M.2-Steckplätze: bis zu vier NVMe M.2 (2242/2260/2280/22110)
• Maximale Gesamtbandbreite: bis zu 512 Gbit/s pro Karte
• Kühlung: vollflächiger Kühlkörper, Wärmeleitpads (oben und unten), Lüfter im Gebläse-Stil
• Stromversorgung: sorgt für stabile Stromversorgung von NVMe-Laufwerken (bis zu 14 W pro Laufwerk, wie in den Herstellerangaben angegeben)
• Abmessungen: 290 mm x 122 mm x 15 mm
• Farbe: Schwarz

Verwendung

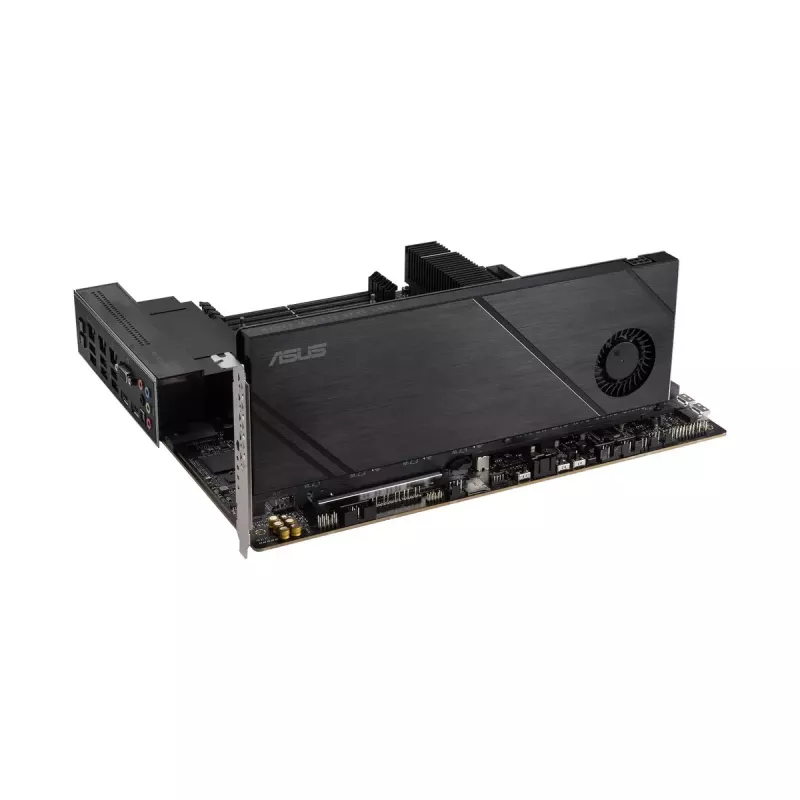

Installieren Sie die ASUS Hyper M.2 x16 Gen5 Card in einen freien PCIe x16-Steckplatz auf einem kompatiblen Desktop-Mainboard. Montieren Sie NVMe M.2 SSDs in den bereitgestellten M.2-Steckplätzen (2242/2260/2280/22110) und sichern Sie sie gemäß der Installationsanleitung der Karte. Verbinden Sie den integrierten Lüfter im Gebläse-Stil mit dem Gehäuselüfter-Header des Mainboards, um eine einstellbare Lüftersteuerung über Mainboard-Tools wie ASUS Fan Xpert 4 zu ermöglichen. Wenn Sie RAID verwenden möchten, konfigurieren Sie das RAID-Array in der Firmware Ihres Systems oder in einem RAID-Verwaltungsprogramm und stellen Sie sicher, dass alle erforderlichen CPU-PCIe-Lanes gemäß Ihrer Plattformdokumentation dem Speicher zugewiesen werden.

Empfehlungen

Für anhaltende High-Throughput-Arbeitslasten stellen Sie sicher, dass der Lüfter im Gebläse-Stil angeschlossen ist und die Lüfterprofile so konfiguriert sind, dass ein effektiver Luftstrom erhalten bleibt. Befolgen Sie beim Erstellen von RAID-Arrays die Anweisungen des Mainboard- und CPU-Herstellers zur Lane-Zuweisung und zu den Boot-Einstellungen. Verwenden Sie SSDs, die mit PCIe 5.0 oder PCIe 4.0 kompatibel sind, und prüfen Sie vor der Installation die mechanische Kompatibilität der Karte mit Ihrem Gehäuse und dem Kühllayout.
