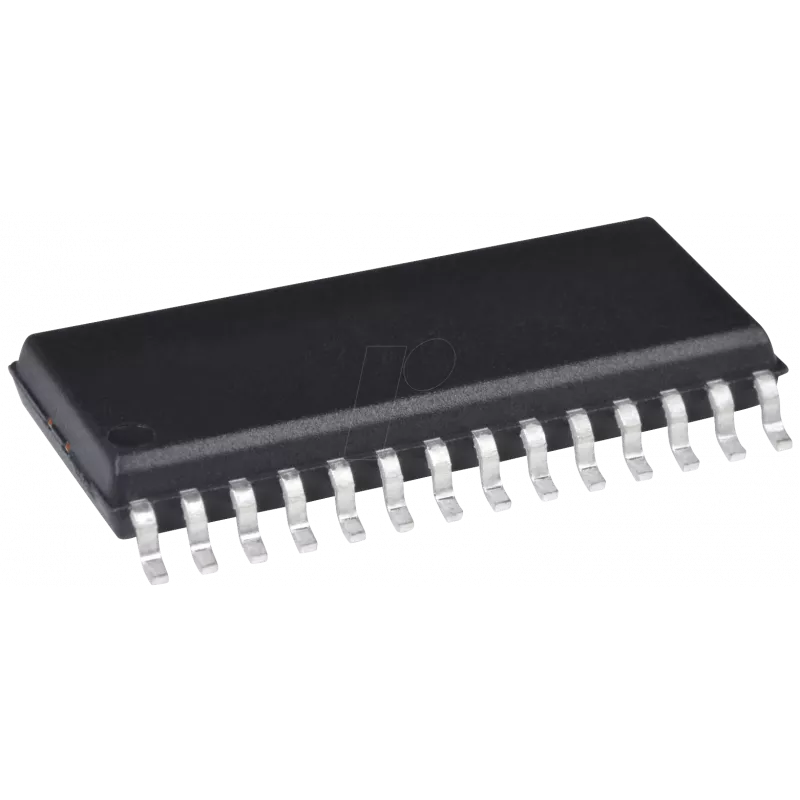

Analog-Digital-Wandler ADC Texas Instruments ADS1241E im SSOP-28-Gehäuse

Der Texas Instruments ADS1241E ist ein Präzisions-Analog-Digital-Wandler im SSOP-28-Gehäuse, der für eine genaue Datenerfassung in Mess- und Sensoranwendungen entwickelt wurde. Er wandelt analoge Signale mit niedrigem Pegel in digitale Daten um, die für Mikrocontroller, Datenlogger und eingebettete Systeme geeignet sind. Das Gerät unterstützt eine präzise Eingangssignalaufbereitung und eine stabile Wandlungsleistung für Aufgaben, die zuverlässige ADC-Ergebnisse erfordern.

Vorteile

Der ADS1241E bietet hohe Genauigkeit und stabiles Wandlungsverhalten in einem kompakten SSOP-28-Formfaktor, der die Integration in platzbeschränkte Designs ermöglicht. Sein Design konzentriert sich auf rauscharme Leistung und präzise Messfähigkeit, wodurch der Bedarf an umfangreicher externer Signalaufbereitung reduziert wird. Die integrierten Funktionen vereinfachen die Schnittstelle zu Mikrocontrollern und Datenerfassungssystemen und gewährleisten gleichzeitig eine gleichbleibende Wandlungsqualität in einer Reihe von Messszenarien.

Geeignet für

• Sensorschnittstellen für Temperatur, Druck, Dehnung und analoge Messumformer
• Instrumentierung und Labormessgeräte
• Eingebettete Messsysteme und Datenlogger
• Industrielle Überwachungs- und Steuerungsanwendungen, die eine präzise Analog-Digital-Wandlung erfordern

Wichtige Spezifikationen

• Gehäusetyp: SSOP-28, geeignet für kompakte PCB-Layouts
• Funktion: Präzise Analog-Digital-Wandlung für Mess- und Sensoraufgaben
• Schnittstelle: Digitaler Ausgang, kompatibel mit Mikrocontrollern und Datenerfassungssystemen
• Leistungsschwerpunkt: Rauscharmer Betrieb und stabile Wandlung für genaue Messwerte
• Anwendungsbereich: Sensorsignalaufbereitung, Instrumentierung und eingebettete Datenerfassung

Verwendung

Integrieren Sie den ADS1241E in die Leiterplatte gemäß den SSOP-28-Footprint-Richtlinien und den empfohlenen Erdungs- und Entkopplungspraktiken, um Rauschen zu minimieren. Schließen Sie die analogen Eingänge über eine geeignete Eingangssignalaufbereitung (Filter, Verstärker oder Schutzkomponenten) entsprechend den Anforderungen des Sensors und der Anwendung an die Eingangspins des Wandlers an. Verwenden Sie die digitalen Ausgangsleitungen des Geräts, um eine Schnittstelle zu einem Mikrocontroller oder Datenlogger herzustellen, und befolgen Sie dabei die Zeit- und Kommunikationsempfehlungen des Herstellers. Überprüfen Sie die Wandlungsergebnisse durch Kalibrierung und Testmessungen in der vorgesehenen Betriebsumgebung.

Empfehlungen

Sorgen Sie für ein ordnungsgemäßes PCB-Layout mit kurzen analogen Leiterbahnen, einer durchgehenden Massefläche und lokalen Entkopplungskondensatoren, um eine optimale Rauschleistung zu erzielen. Passen Sie die Eingangssignalaufbereitung an die erwarteten Sensorsignalpegel an und führen Sie eine Systemkalibrierung durch, um die Messgenauigkeit zu erhalten.
