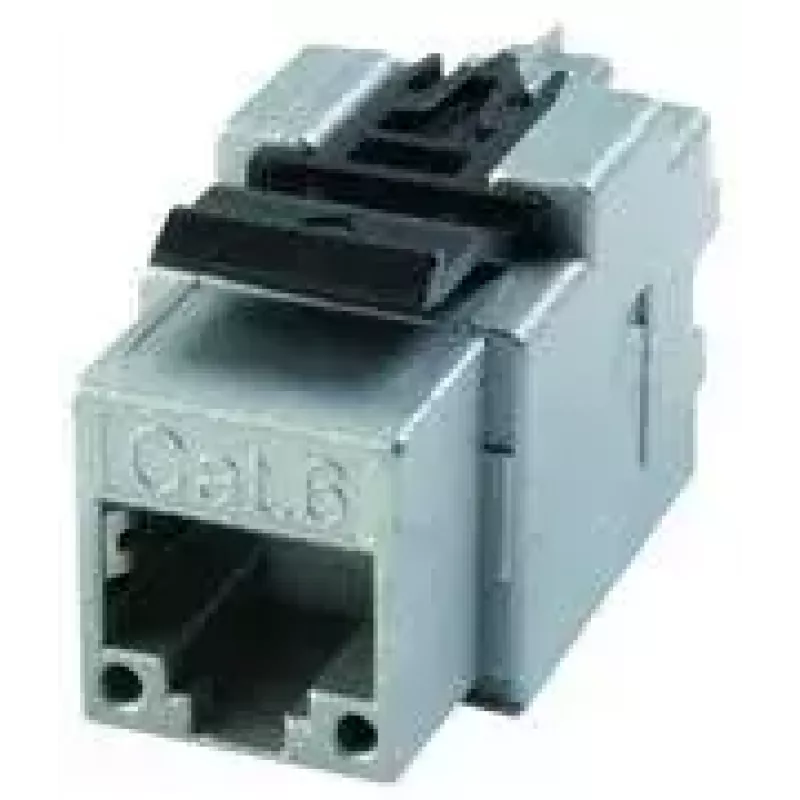

AMJ Modul K Cat.6+ Telegärtner J00029K0036 Weiß

Das Telegärtner AMJ Modul K Cat.6+ (MPN J00029K0036, EAN 4018359318413) ist ein vollständig geschirmtes RJ45-Metallmodul, das für die Kategorie-6-Leistung in strukturierter Verkabelung entwickelt wurde. Auf einer vollautomatischen Produktionslinie mit prozessintegrierter Qualitätsprüfung gefertigt, bieten das Modul und die passende Kupplung zertifizierte Übertragungsleistung und passen in gängige Installationsausschnitte und 19"-Patchpanels. Die IDC-Schneidklemme nimmt zuverlässig massive Leiter AWG24/1 bis AWG22/1 und Litzenkabel AWG26/7 bis AWG24/7 auf; das Modul eignet sich auch zur Erstellung von Konsolidierungspunkten mit AWG24/7-, AWG26/7- und AWG27/7-Patchkabeln.

Vorteile

Die vollständig geschirmte Metallkonstruktion gewährleistet zuverlässige Datenübertragung und EMV-Schutz bei Beibehaltung der Übertragungseigenschaften der Kategorie 6. Die automatisierte Fertigung mit prozessintegrierter Prüfung sichert gleichbleibende Qualität und reproduzierbare elektrische Leistung; das Produkt wurde mit einem entbetteten Referenzstecker sowohl auf der RJ45- als auch auf der IDC-Seite zertifiziert. Kompakte Abmessungen (19,3 x 14,7 mm) ermöglichen die Kompatibilität mit zahlreichen Zentralpanels und 19"-Patchpanel-Lösungen. Die IDC-Kontakte nehmen ein breites Spektrum an Leitertypen auf und bieten flexible Installationsmöglichkeiten.

Geeignet für

• Strukturierte Verkabelung in Büros und Rechenzentren mit Komponenten der Kategorie 6
• Konsolidierungspunkte, an denen AWG24/7-, AWG26/7- oder AWG27/7-Patchkabel an IDC-Anschlüsse angeschlossen werden
• Integration in Zentralpanels und 19"-Patchpanels
• Umgebungen, die geschirmte RJ45-Module für verbesserte EMV-Leistung erfordern

Wichtige Spezifikationen

• Produkt: AMJ Modul K Cat.6+
• Marke / MPN / EAN: Telegärtner / J00029K0036 / 4018359318413
• Steckertyp: Vollständig geschirmtes RJ45-Modul (Metall)
• Kategorie: Cat.6 (erfüllt Kategorie-6-Spezifikation gem. ISO/IEC 60603-7-5)
• Abmessungen: 19,3 x 14,7 mm
• IDC-Anschluss: massiv AWG24/1 bis AWG22/1; Litze AWG26/7 bis AWG24/7
• Übertragungszertifizierung: entbetteter Referenzstecker auf beiden Seiten (RJ45 und IDC)

Verwendung

Schließen Sie das Horizontalkabel gemäß Farbcode und den Installationsanweisungen des Herstellers an der IDC-Schneidklemme an. Rasten Sie das AMJ Modul in die entsprechende Anschlussdose (TO) ein oder setzen Sie es in kompatible 19"-Patchpanels oder Zentralpanel-Ausschnitte ein. Bei Verwendung für Konsolidierungspunkte verbinden Sie die entsprechenden Litzen-Patchkabel (AWG24/7, AWG26/7, AWG27/7) mit der RJ45-Seite. Stellen Sie die ordnungsgemäße Schirmkontinuität durch Erdung des Panels oder Chassis gemäß den örtlichen Praktiken sicher.

Empfehlungen

Installieren und terminieren Sie das Modul gemäß den Installationsanweisungen von Telegärtner und beachten Sie die einschlägigen Normen (z. B. ISO/IEC 24702 für industrielle Netzwerke), um Leistung und Umweltschutz zu gewährleisten. Besuchen Sie die Website von Telegärtner für Zertifikate, detaillierte Installationsanleitungen und Zusammenfassungen kompatibler Schalterprogramme.
