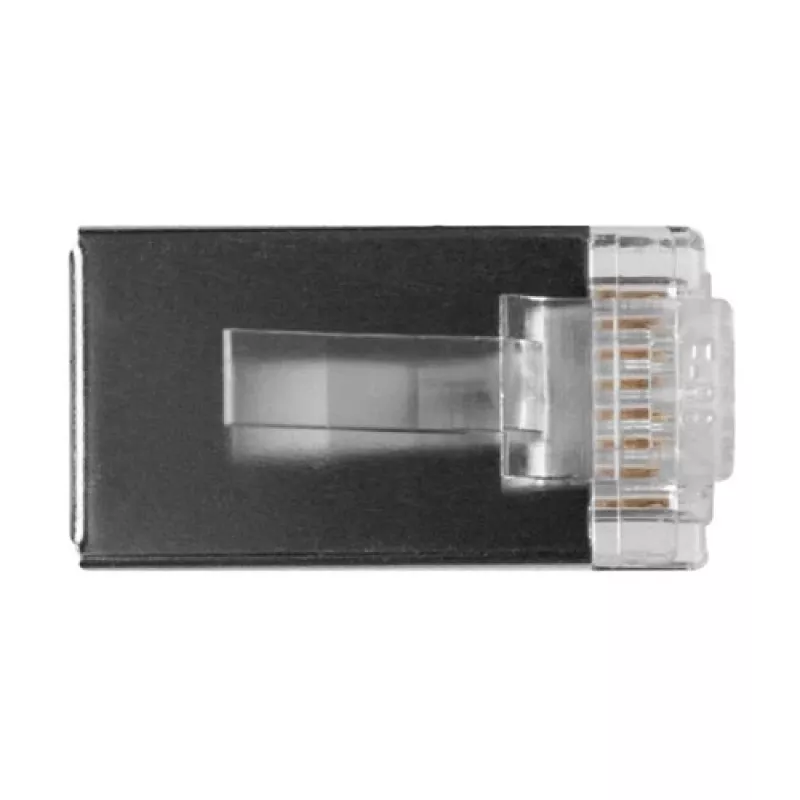

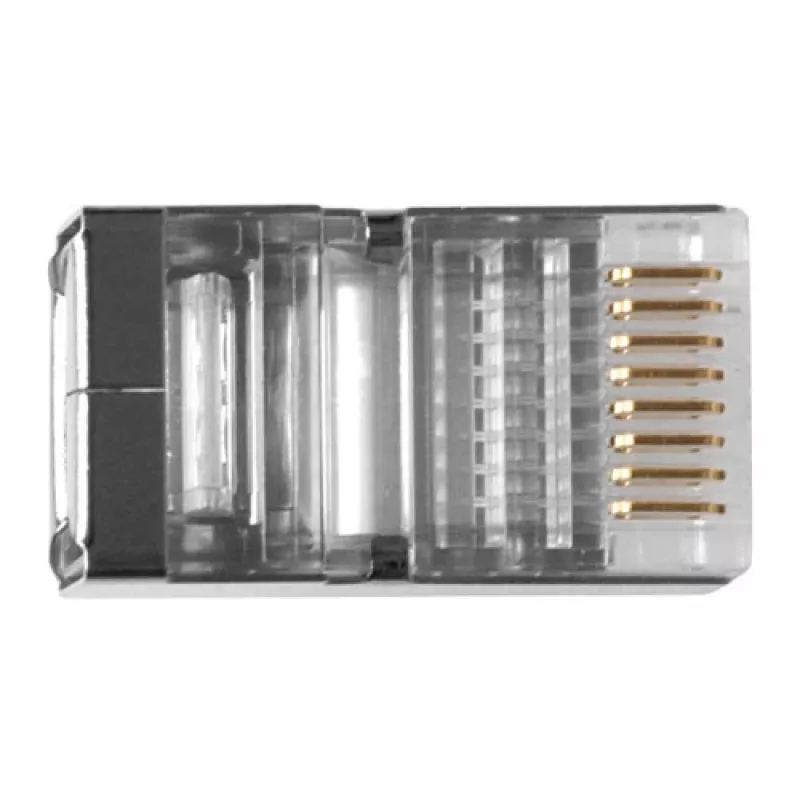

ACT RJ45 (8P/8C) geschirmter modularer Steckverbinder für Rundkabel mit Massivleitern

Der ACT RJ45 Steckverbinder TD108B für Rundkabel mit Massivleitern ist ein geschirmter modularer Stecker, der zum Abschließen von 8P/8C--Netzwerkkabeln entwickelt wurde. Gefertigt aus robustem Polycarbonat mit einer silbernen Oberfläche, ist der Steckverbinder für den Einsatz mit Rundkabeln vorgesehen, die massive Kupferleiter enthalten. Die geschirmte Bauweise trägt dazu bei, elektromagnetische Störungen zu reduzieren und die Signalintegrität für Daten- und Sprachnetzwerke aufrechtzuerhalten. Verpackt in Mengen zu 25 Stück, eignet sich dieser Steckverbinder für Installationen, bei denen zuverlässige physikalische Verbindungen für Ethernet und andere symmetrische Twisted-Pair-Anwendungen erforderlich sind.

Vorteile

Der ACT TD108B verfügt über ein robustes Polycarbonatgehäuse, das mechanische Festigkeit und Formstabilität für wiederholtes Einstecken bietet. Seine geschirmte Konfiguration schützt vor externen Störeinflüssen und unterstützt eine stabilere Datenübertragung in Umgebungen mit potenziellen elektromagnetischen Störungen. Die silberne Farbe weist auf die metallische Schirmungsoberfläche hin, und der modulare 8P/8C-Formfaktor gewährleistet die Kompatibilität mit standardmäßigen RJ45-Buchsen und Netzwerkgeräten. Geliefert in Mehrfachpackungen, ist der Steckverbinder praktisch für die Montage von Chargen und Baustelleninstallationen.

Geeignet für

• Abschließen von runden Ethernet-Kabeln mit Massivleitern
• Installationen mit geschirmten Twisted-Pair-Kabeln (STP)
• Strukturierte Verkabelung für Daten- und Sprachnetzwerke
• Patchpanel- und Rangierkabelmontage vor Ort

Wichtige Spezifikationen

• Steckverbindertyp: RJ45 (8P/8C)
• Gehäusematerial: Polycarbonat
• Schirmung: geschirmter modularer Stecker
• Vorgesehener Leitertyp: Massivleiter
• Kompatible Kabelform: Rundkabel
• Farbe: Silber
• Packungsmenge: 25 Stück

Verwendung

Bereiten Sie das Rundkabel vor, indem Sie den Außenmantel auf die empfohlene Länge abisolieren, ohne die Massivleiter zu beschädigen. Ordnen und richten Sie die einzelnen Leiter entsprechend dem gewählten Verdrahtungsstandard (T568A oder T568B) aus und führen Sie den Leitersatz vollständig in den TD108B-Steckverbinder ein, so dass jeder Leiter korrekt in seinem Kontaktschlitz sitzt. Verwenden Sie ein geeignetes Crimpwerkzeug, das für geschirmte RJ45-Stecker ausgelegt ist, um den Steckverbinder auf dem Kabel zu befestigen und gegebenenfalls die Schirmung zu kontaktieren. Überprüfen Sie nach dem Abschluss die Durchgängigkeit und die korrekte Pinbelegung mit einem Kabeltester.

Empfehlungen

Verwenden Sie den ACT TD108B mit massivleiter-Rundkabeln innerhalb des angegebenen Durchmesserbereichs und mit kompatiblen Crimpwerkzeugen für geschirmte Stecker. Testen Sie jedes abgeschlossene Kabel auf Durchgängigkeit und Schirmungswirksamkeit, um eine zuverlässige Netzwerkleistung sicherzustellen, und bewahren Sie die Steckverbinder bis zur Verwendung in ihrer Verpackung auf, um Verschmutzung oder Beschädigung zu vermeiden.
