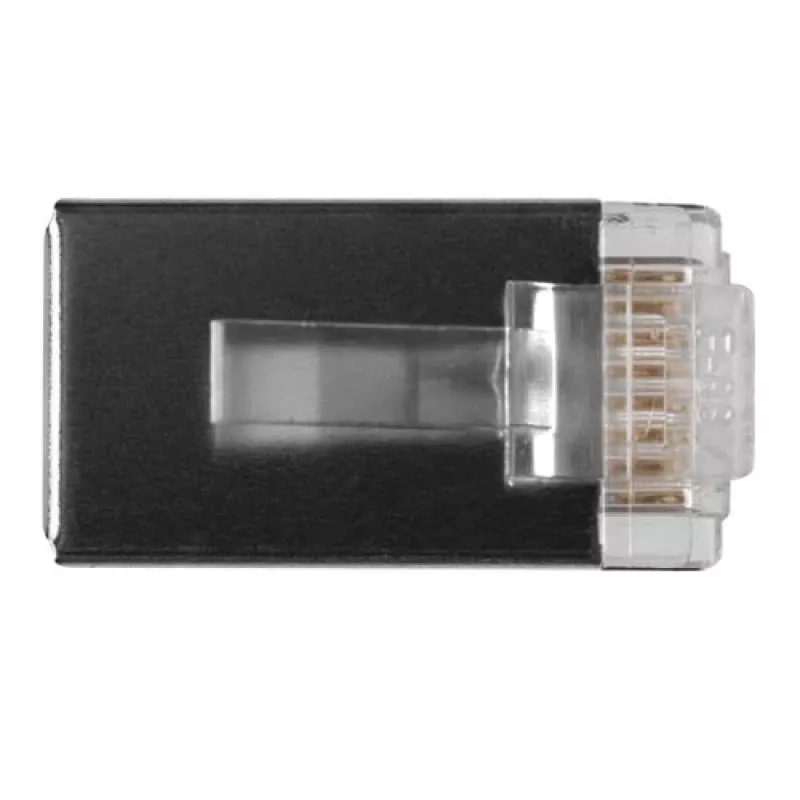

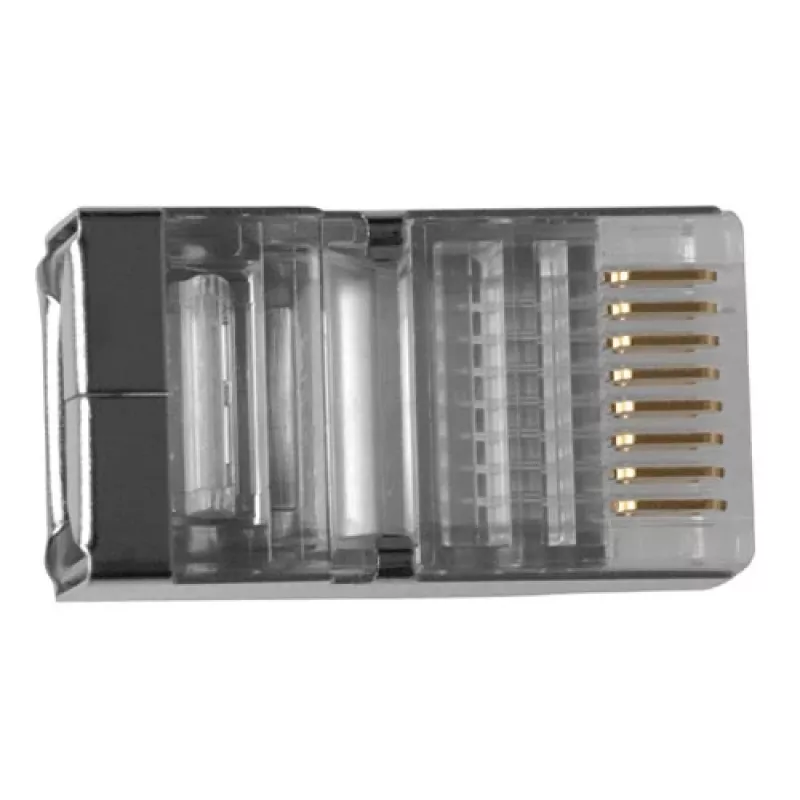

ACT RJ45 (8P/8C) geschirmter modularer Steckverbinder für Rundkabel mit Litzenleitern

Intronics RJ-45 geschirmte Steckverbinder CAT5, Packung mit 25 Stück, bieten geschirmte RJ-45-Abschlüsse, die für CAT5-Netzwerke geeignet sind. Jeder Steckverbinder ist so konzipiert, dass er standardmäßige 8P8C-Kabel aufnimmt und eine geerdete Abschirmung bietet, die elektromagnetische Störungen reduziert und die Signalintegrität in kabelgebundenen Ethernet-Installationen verbessert. Die 25er-Packung stellt ausreichend Ersatzteile für kleine Installationen, Reparaturen und Testaufgaben sicher.

Vorteile

Das geschirmte Design bietet im Vergleich zu ungeschirmten Steckern einen verbesserten Schutz gegen Übersprechen und externe elektromagnetische Störungen, was zur Aufrechterhaltung einer stabilen Datenübertragung beiträgt. Diese Steckverbinder sind mit Standard-RJ-45-Kabeln kompatibel, die in CAT5-Netzwerken verwendet werden, und werden in einer Mehrfachpackung geliefert, die die Beschaffung für Installateure vereinfacht. Die kompakte Bauform und das standardmäßige Pin-Layout machen sie für den Einsatz mit modularen Buchsen und gängigen Patchkabel-Konfektionierungen geeignet.

Geeignet für

• Verdrahtung und Konfektionierung von CAT5-Ethernet-Patchkabeln
• Netzwerkreparaturen und Wartung vor Ort
• Installationen in kleinen Büros und Heimnetzwerken
• Labortests und Prototypen-Netzwerkaufbauten

Wichtige Spezifikationen

• Steckverbindertyp: RJ-45 (8P8C) geschirmt
• Kategorie-Unterstützung: CAT5 Ethernet
• Menge pro Packung: 25 Stück
• Abschirmung: Metallschirm für EMI-Schutz
• Kompatibilität: standardmäßige 8-adrige Twisted-Pair-Kabel

Anwendung

Bereiten Sie das CAT5-Kabel vor, indem Sie den Außenmantel entfernen und die Paare auf die erforderliche Länge aufdrehen. Ordnen Sie die Leiter gemäß dem gewählten Verdrahtungsstandard (TIA/EIA 568A oder 568B) an und führen Sie die Drähte vollständig in den RJ-45-Steckverbinder ein, sodass jeder Leiter seinen Kontakt erreicht. Stellen Sie sicher, dass der Metallschirm des Steckverbinders Kontakt mit dem Erdungsdraht oder dem Schirmgeflecht des Kabels hat, falls vorhanden. Crimpen Sie den Steckverbinder mit einem geeigneten geschirmten RJ-45-Crimpwerkzeug, überprüfen Sie die mechanische Haltekraft und testen Sie das konfektionierte Kabel mit einem Netzwerkkabeltester, um Durchgang und Paarintegrität zu bestätigen.

Empfehlungen

Für zuverlässige Ergebnisse verwenden Sie ein spezielles geschirmtes RJ-45-Crimpwerkzeug und testen Sie jedes konfektionierte Kabel mit einem Kabeltester. Halten Sie die Verdrillung der Paare so nah wie möglich an der Anschlussstelle aufrecht, um die Signalqualität zu erhalten, und stellen Sie sicher, dass die Abschirmung je nach Ihren Installationsanforderungen an einem oder beiden Enden ordnungsgemäß geerdet ist.
