ACT Montierbarer Heavy-Duty-Adapter RJ-45 Buchse auf 9-polige D-Sub Buchse

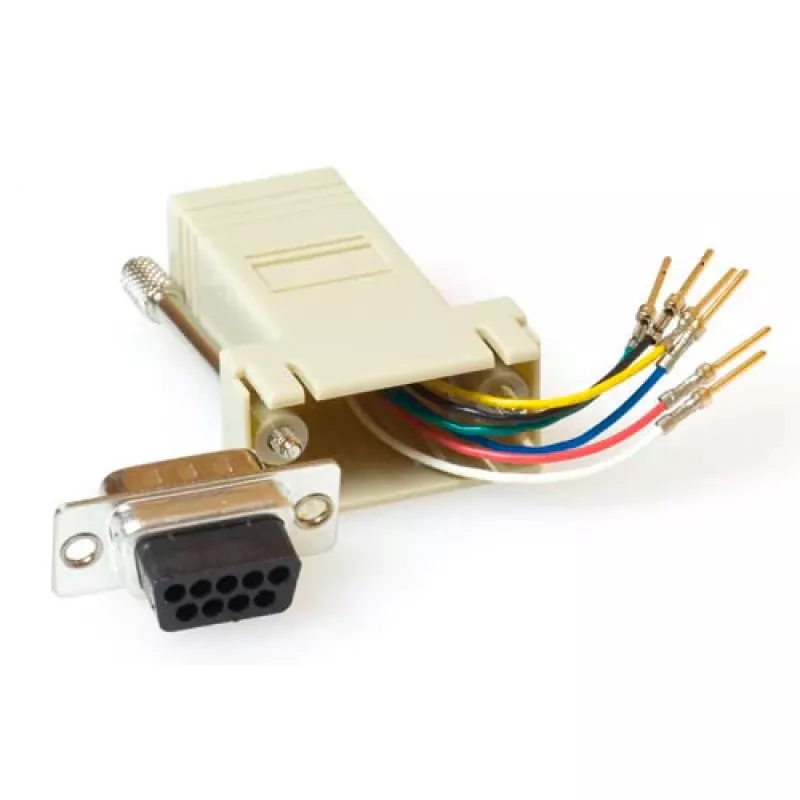

Der ACT Montierbarer Heavy-Duty-Adapter RJ-45 Buchse auf 9-polige D-Sub Buchse (MPN: TD09F8) ist ein kombinierter Steckverbinderadapter, der einen D-Sub-Steckverbinder und RJ-12/RJ-45-Buchsenkontakte in einem montierbaren Gehäuse vereint. Der Adapter verfügt auf der RJ-12/RJ-45-Seite über eine feste Verdrahtung mit Crimpkontakt-Drahtenden, die ohne Spezialwerkzeug in die gewünschten Positionen des 9-poligen D-Sub-Steckverbinders eingefügt werden können. Das Gehäuse enthält Sicherungsschrauben zur sicheren Befestigung des D-Sub-Endes und eine zuverlässige beige/metallische Oberfläche, die für industrielle Standard- und Netzwerkumgebungen geeignet ist.

Vorteile

Dieser Adapter bietet eine kompakte, montierbare Lösung zur Umwandlung zwischen 9-poligen D-Sub-Buchsen und RJ-45/RJ-12-Buchsen-Schnittstellen und ermöglicht gleichzeitig die flexible Platzierung der gecrimpten Drahtenden im D-Sub-Gehäuse. Die feste RJ-Seite reduziert den Bedarf an Neuverkabelung vor Ort, und die Sicherungsschrauben gewährleisten eine stabile mechanische und elektrische Verbindung. Das Heavy-Duty-Gehäuse bietet erhöhte Haltbarkeit und Kompatibilität mit Standard-Montageanordnungen.

Geeignet für

• Anschluss von Telekommunikations- oder Datengeräten, die eine D-Sub-auf-RJ-45/RJ-12-Schnittstelle benötigen
• Feldinstallationen, bei denen Crimpkontakte werkzeuglos in ein 9-poliges D-Sub-Gehäuse positioniert werden müssen
• Montierte Panel-Schnittstellen und industrielle Netzwerkanwendungen

Wichtige Spezifikationen

• Marke: ACT
• MPN: TD09F8
• EAN: 8716065133011
• Anschluss 1: 9-polige D-Sub Buchse
• Anschluss 2: RJ-45 / RJ-12 Buchse (feste Verdrahtung mit Crimpkontakt-Drahtenden)
• Produktfarbe: Beige, Metallic
• Montage: Montierbares Gehäuse mit Sicherungsschrauben für D-Sub

Verwendung

Montieren Sie den Adapter an der gewünschten Stelle im Panel oder Gehäuse unter Verwendung der verfügbaren Befestigungspunkte. Führen Sie die gecrimpten Drahtenden von der RJ-12/RJ-45-Seite entsprechend Ihrem Verdrahtungsschema in die zugehörigen Positionen des 9-poligen D-Sub-Gehäuses ein; zum Einsetzen der Crimpkontakte ist kein Spezialwerkzeug erforderlich. Sichern Sie den D-Sub-Steckverbinder mit den integrierten Sicherungsschrauben, um eine feste Verbindung zu gewährleisten. Schließen Sie bei Bedarf das RJ-45- oder RJ-12-Kabel an die entsprechende Buchse an.

Empfehlungen

Überprüfen Sie die Pinbelegung und das Verdrahtungsschema, bevor Sie Crimpkontakte in das D-Sub-Gehäuse einsetzen, um Fehlverbindungen zu vermeiden. Verwenden Sie passende Crimpkontakte, die mit dem Adapter kompatibel sind, und ziehen Sie die Sicherungsschrauben mit dem empfohlenen Drehmoment an, um einen stabilen mechanischen und elektrischen Kontakt zu gewährleisten.
