ACT Keystone-Buchse RJ45 CAT6A geschirmt werkzeuglos mit Staubschutzkappe

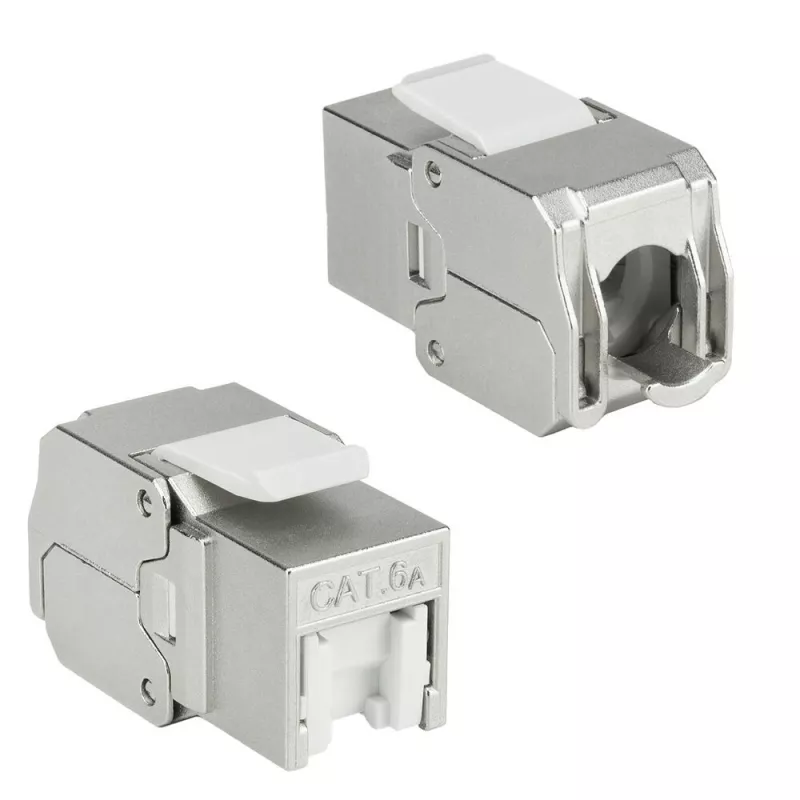

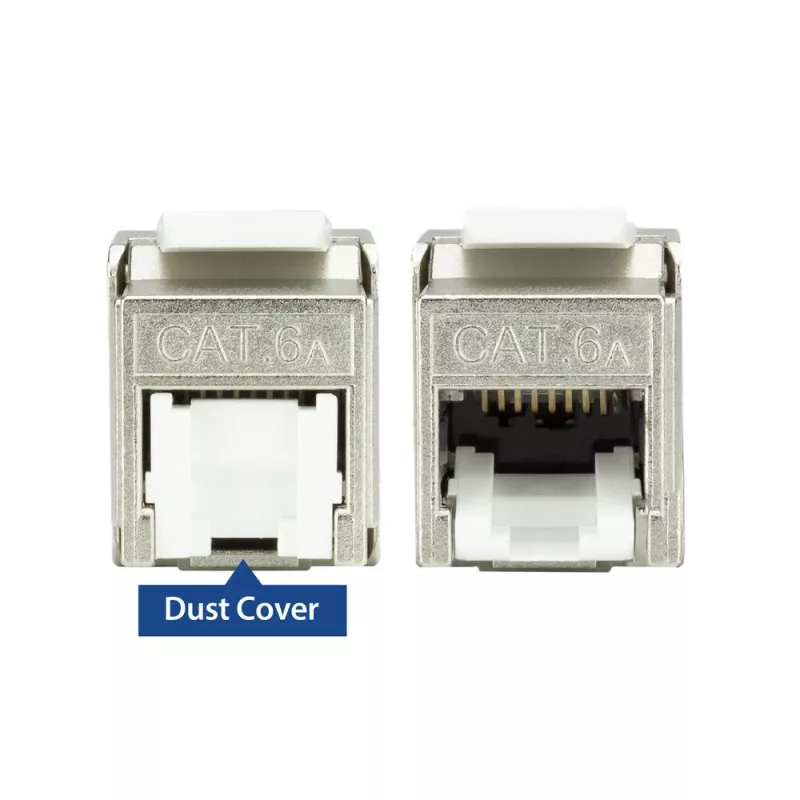

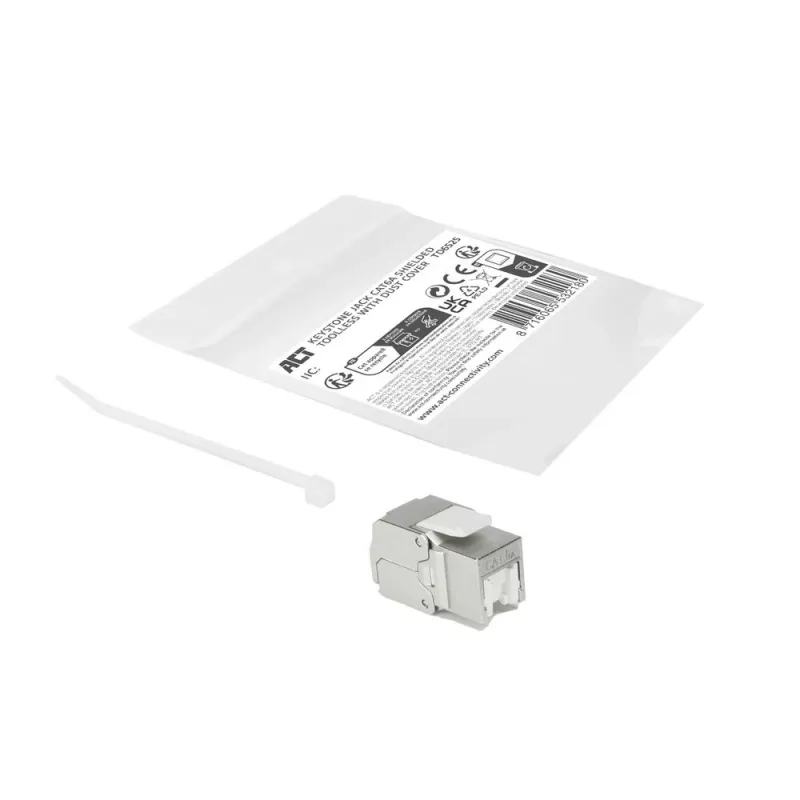

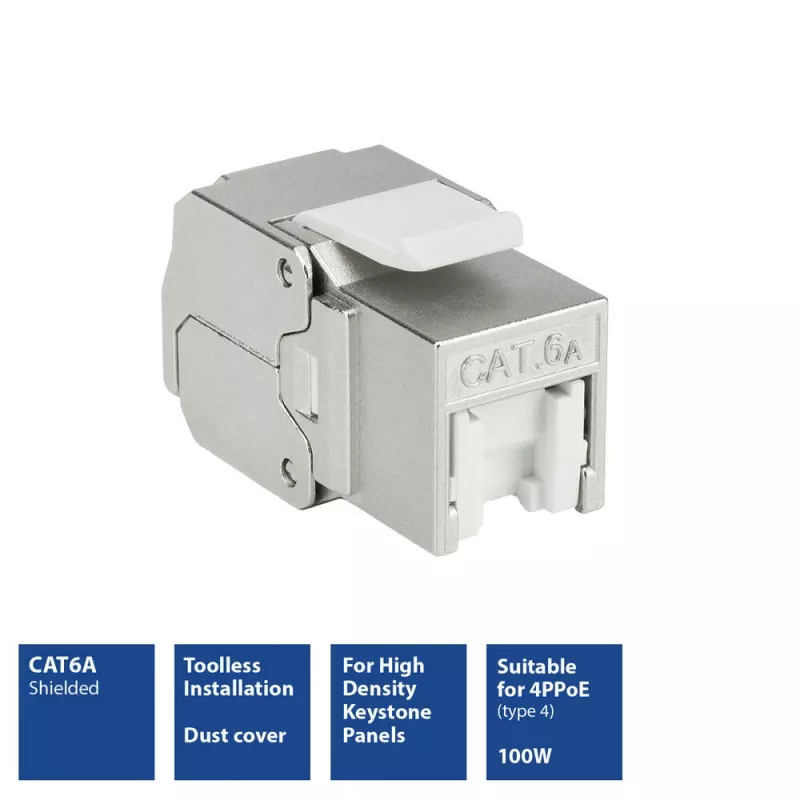

Die ACT Keystone-Buchse RJ45 CAT6A geschirmt werkzeuglos mit Staubschutzkappe (TD6525) ist eine geschirmte, werkzeuglose Keystone-Buchse, die für die Montage in Patchpanels und Wandauslässen konzipiert ist. Sie nimmt Massiv- oder flexible Kabel mit einem Außendurchmesser von 5,0–8,5 mm und Adern von 23–26 AWG auf. Die Buchse verfügt über eine weiße Staubschutzkappe zum Schutz der 50 µZoll vergoldeten Kontakte und einen mitgelieferten Kabelbinder zur Zugentlastung. Sie unterstützt PoE++ (100 W, Typ 4) und ist mit den Verdrahtungsschemata T568A und T568B für eine unkomplizierte Terminierung kompatibel.

Vorteile

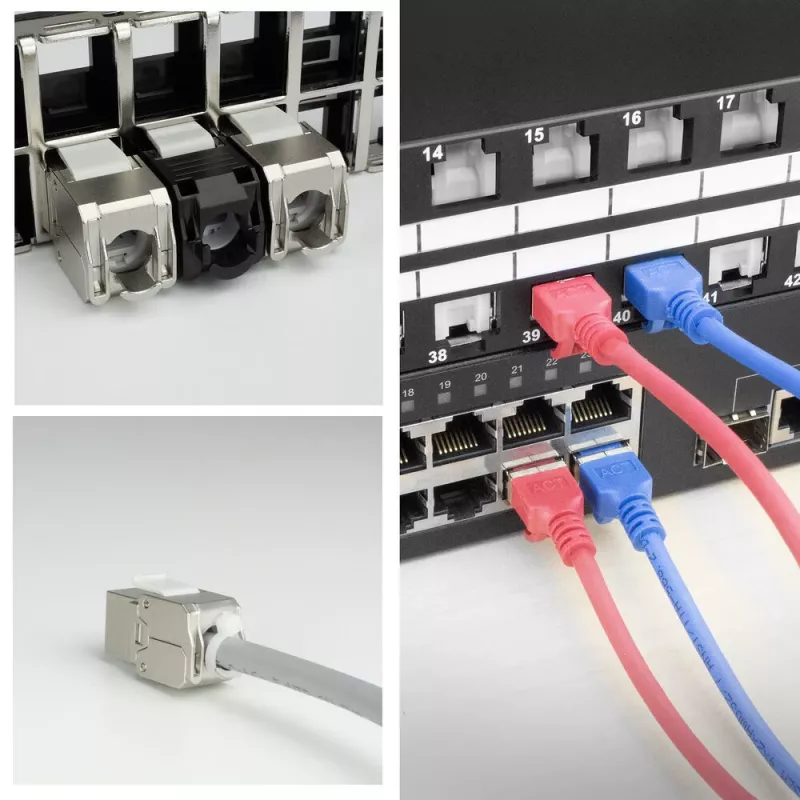

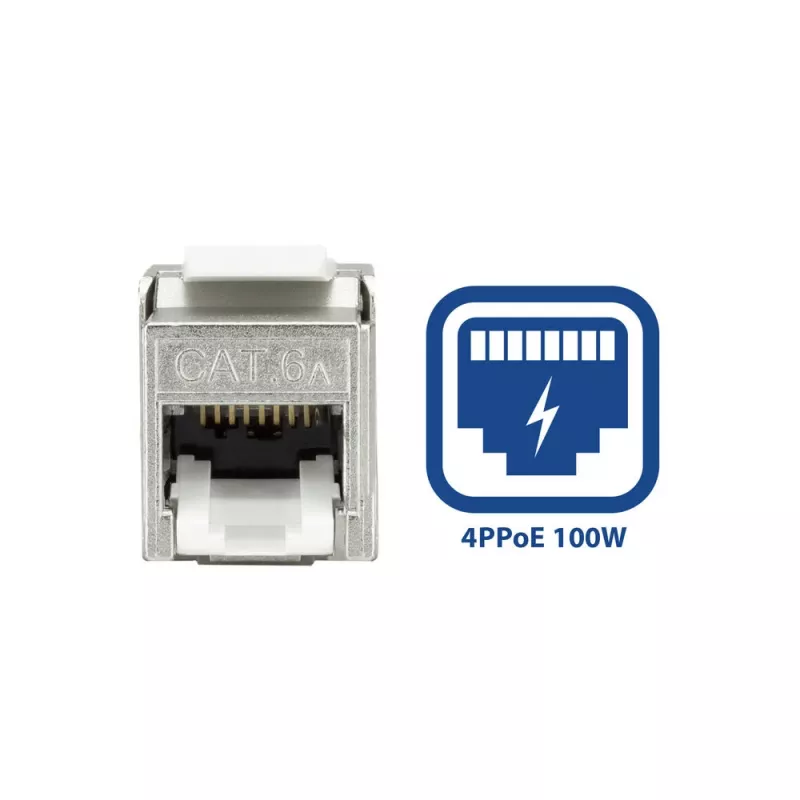

Das geschirmte CAT6A-Design bietet verbesserten Schutz vor elektromagnetischen Störungen, während die werkzeuglose LSA-Klemme eine schnelle Installation ohne Spezialwerkzeug ermöglicht. Farbcodierte T568A/T568B-Markierungen vereinfachen die Verdrahtung, und die mitgelieferte Staubschutzkappe erhält die Kontaktintegrität. Die Unterstützung von PoE++ 100 W macht die Buchse für stromhungrige Geräte geeignet. Der kompakte Formfaktor ermöglicht den Einsatz in hochdichten Patchpanels und Standardauslässen.

Geeignet für

Schlüsselspezifikationen

Gebrauchsanweisung

Führen Sie ein kompatibles Ethernet-Kabel (Außendurchmesser 5,0–8,5 mm, 23–26 AWG) in die Keystone-Buchse ein, folgen Sie dem farbcodierten Verdrahtungsplan T568A oder T568B, der auf dem Modul aufgedruckt ist, und terminieren Sie die Adern mithilfe der werkzeuglosen LSA-Schlitze. Schließen Sie die weiße Staubschutzkappe, um die Kontakte zu schützen, und fixieren Sie das Kabel mit dem mitgelieferten Kabelbinder zur Zugentlastung. Rasten Sie die Keystone-Buchse in ein kompatibles Patchpanel oder eine Wandplatte ein, bis sie einrastet.

Empfehlungen

Für optimale Leistung verwenden Sie ein CAT6A-geeignetes Kabel und halten Sie die korrekte Verdrahtungsreihenfolge ein (T568A oder T568B). Stellen Sie sicher, dass der Schirm bei geschirmten Installationen ordnungsgemäß geerdet ist. Überprüfen Sie die PoE-Leistungsanforderungen der angeschlossenen Geräte, bevor Sie PoE++ (100 W) anwenden.
