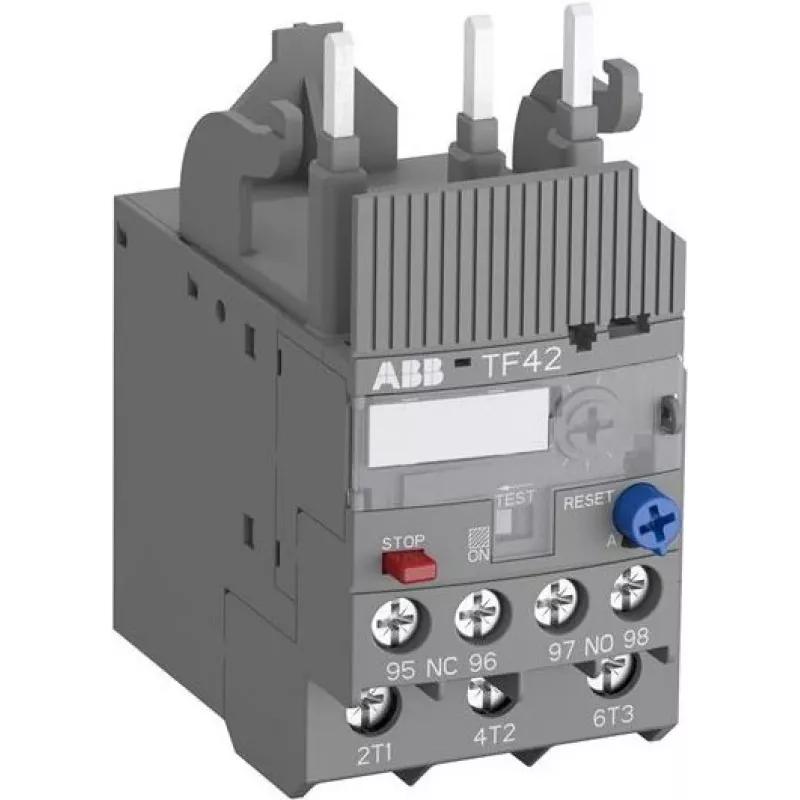

ABB TF42-5.7 Thermisches Überlastrelais 4,2-5,7 A, Klasse 10, 3-polig, 1NO+1NC, Schraubklemmen 1SAZ721201R1038

Das thermische Überlastrelais ABB TF42-5.7 zeichnet sich durch seinen präzisen Strom-Einstellbereich von 4,2 bis 5,7 A aus und gewährleistet zuverlässigen Motorschutz in kompakter, direkt anbauender Bauform. Im Gegensatz zu generischen Alternativen bietet dieses Relais Phasenausfallempfindlichkeit sowie manuelle und automatische Rückstellung und ist damit eine robuste Wahl für anspruchsvolle industrielle Umgebungen.

Highlights

• Einstellbarer thermischer Überlastschutz für Motoren mit Bemessungsströmen von 4,2 A bis 5,7 A
• Auslösecharakteristik Klasse 10 für Standard-Motoranläufe
• Phasenausfallempfindlichkeit verhindert Motorschäden durch Einphasenlauf
• Manuelle und automatische Rückstellung für flexiblen Betrieb
• Hilfskontakte: 1 NO + 1 NC für Steuerung und Signalisierung
• Direktmontage auf ABB A9-A40 und AF09-AF40 Schützen; separate Montage mit Adapter möglich

Im täglichen Einsatz

Für Dauerbetrieb ausgelegt, arbeitet das TF42-5.7 zuverlässig bei Umgebungstemperaturen von -25 °C bis +60 °C. Seine Schraubklemmen vereinfachen die Verdrahtung, und die Schutzart IP20 eignet sich für die Installation in geschlossenen Schaltschränken. Die geringe Verlustleistung des Relais von 3,6 W trägt zu einem energieeffizienten Betrieb bei. Mit einer Bemessungsisolationsspannung von 690 V AC und einer Stoßspannungsfestigkeit von 6 kV erfüllt es strenge Sicherheitsstandards, einschließlich IEC/EN 60947-1, 60947-4-1 und 60947-5-1.

Technische Daten

• Bemessungsbetriebsstrombereich: 4,2 - 5,7 A
• Auslöseklasse: Klasse 10
• Polzahl: 3
• Bemessungsisolationsspannung (Ui): 690 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Hilfskontakte: 1 NO + 1 NC
• Montage: Direkt auf Schütz / separat mit Adapter
• Hauptstromkreisanschluss: Schraubklemmen
• Hilfsstromkreisanschluss: Schraubklemmen
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Umgebungstemperatur bei Lagerung: -40 bis +70 °C
• Schutzart: IP20
• Normen: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Verlustleistung: 3,6 W bei Ie
• Rückstellungsart: Manuell und automatisch
• Phasenausfallempfindlichkeit: Ja
• Geeignet für Schütze: ABB A9-A40, AF09-AF40

Abschließende Bemerkung

Für zuverlässigen Motorschutz in kompakter Form bietet das thermische Überlastrelais ABB TF42-5.7 Präzision und Langlebigkeit, unterstützt durch ABB's Engineering-Exzellenz.
