4-fach Verteiler Televes AZ48TD 5–1218 MHz, 8 dB Dämpfung

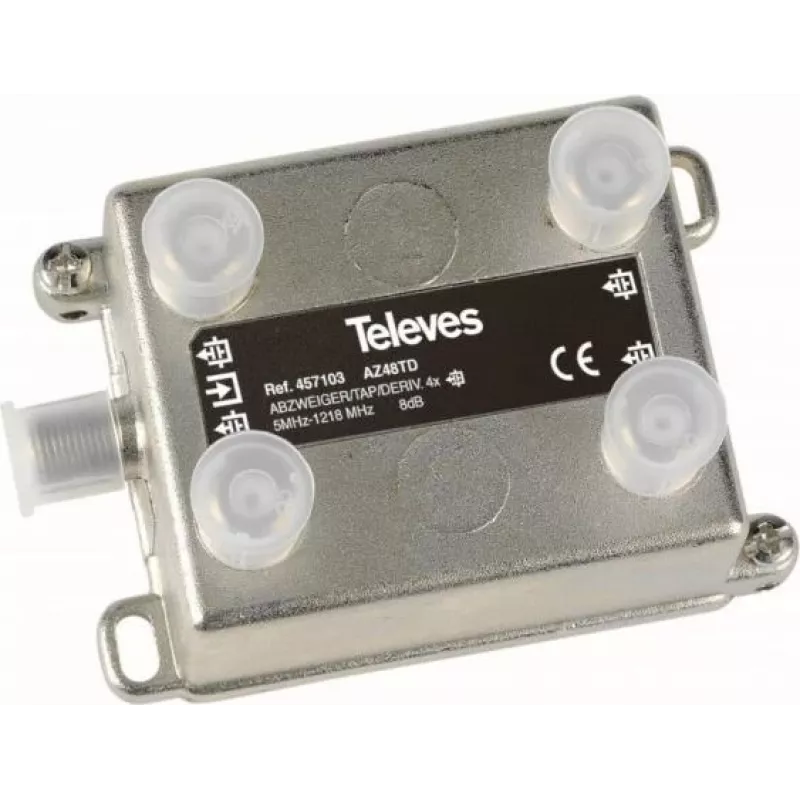

Televes AZ48TD ist ein 4-fach HF-Verteiler, der ein einzelnes HF-Eingangssignal in vier angepasste Ausgänge über das Frequenzband 5–1218 MHz verteilt. Das Gerät bietet 8 dB Portdämpfung, sodass jeder Ausgang einen gleichmäßigen, vorhersehbaren Pegel erhält und gleichzeitig die Impedanzanpassung erhalten bleibt, um Reflexionen und Signalverluste zu minimieren. Das kompakte Metallgehäuse und die F-Stecker machen ihn kompatibel mit terrestrischem TV, Kabelfernsehen und anderen HF-Verteilungssystemen, die eine stabile Mehrfachausgangsverteilung erfordern.

Vorteile

Der Verteiler liefert eine gleichmäßige Signalaufteilung mit fester 8 dB Dämpfung an jedem Ausgang und ermöglicht so eine ausgewogene Einspeisung in mehrere Empfänger oder Verstärker. Sein Frequenzbereich von 5 bis 1218 MHz deckt VHF, UHF und viele Kabelfernsehkanäle ab. Das zuverlässige Gehäuse und die Standardstecker gewährleisten zuverlässige mechanische und elektrische Verbindungen, während die angepasste Impedanz den Bedarf an zusätzlichen Anpassungskomponenten reduziert.

Geeignet für

• Terrestrische TV-Verteilung an mehrere Empfänger
• Kabelfernsehsysteme (CATV), die eine gleichmäßige Signalaufteilung erfordern
• HF-Testaufbauten, die vier angepasste Ausgänge benötigen
• Gemeinschaftsantennenanlagen in Wohn- oder kleinen Gewerbeimmobilien

Technische Daten

• Frequenzbereich: 5–1218 MHz
• Anzahl der Ausgänge: 4
• Portdämpfung: 8 dB pro Ausgang
• Steckertyp: F-Buchse (female)
• Impedanz: 75 Ohm angepasst
• GehäVerwendung: Metallchassis für Abschirmung und Langlebigkeit

Verwendung

Verbinden Sie die eingehende HF-Zuleitung (Antenne oder Kabel) mit dem Verteiler-Eingangsanschluss und schließen Sie die vier Ausgangsports mit geeigneten 75-Ohm-Koaxialkabeln mit F-Steckern an nachgeschaltete Empfänger, Verstärker oder Verteilungskabel an. Stellen Sie sicher, dass alle Verbindungen fest angezogen sind, um einen sicheren elektrischen Kontakt zu gewährleisten und die Einfügedämpfung zu minimieren. Platzieren Sie den Verteiler an einem belüfteten, trockenen Ort und vermeiden Sie direkte Feuchtigkeitseinwirkung. Wenn die Signalpegel niedrig erscheinen, überprüfen Sie die vorgeschaltete Signalstärke und die Kabelqualität, bevor Sie eine Verstärkung hinzufügen.

Empfehlungen

Für optimale Leistung verwenden Sie kurze, hochwertige 75-Ohm-Koaxialkabel und halten Sie die Kabellängen so symmetrisch wie möglich. Wenn Sie Signale auf mehrere Räume oder lange Kabelstrecken verteilen, berücksichtigen Sie die kumulative Dämpfung und verwenden Sie bei Bedarf einen Leitungsverstärker oder ein aktives Verteilergerät vor dem Verteiler, um den 8-dB-Ausgangsverlust auszugleichen.
