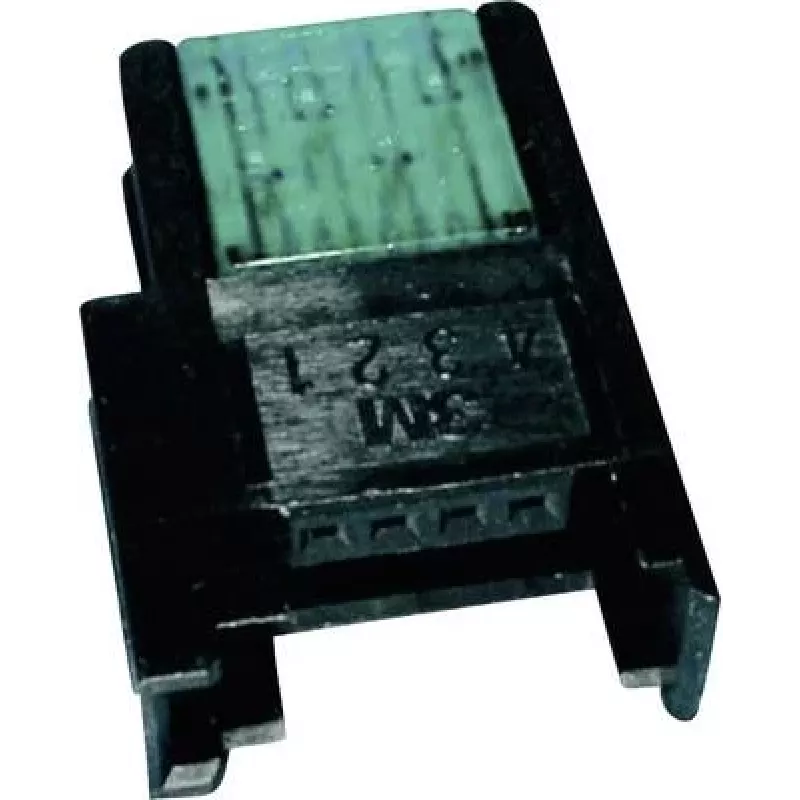

3M hh Schwachstromverbinder 37304-2124-000 FL flexible 0.3–0.56 mm² 4-polig Niederspannungsstecker

Der 3M hh Schwachstromverbinder 37304-2124-000 FL ist ein kompakter 4-poliger Niederspannungsstecker für flexible und starre Leiter mit Querschnitten von 0,3 bis 0,56 mm². Konzipiert für Signal-, Steuer- und Schwachstromanwendungen, bietet dieser grüne Miniclamp-Stecker eine platzsparende elektrische Verbindung, die sich für Kabelbäume, elektronische Baugruppen sowie Reparatur- oder Wartungsarbeiten eignet, bei denen eine zuverlässige Kontaktierung erforderlich ist.

Vorteile

Der Stecker nimmt sowohl flexible als auch massive Leiter innerhalb des angegebenen Querschnittsbereichs auf und gewährleistet einen sicheren Kontakt für Schwachstromkreise. Sein kompaktes Miniclamp-Design verringert den Installationsraum und vereinfacht die Verkabelung in beengten Baugruppen. Das Produkt ist eine einteilige Komponente mit einer bekannten Herstellerreferenz (3M, MPN 37304-2124-000 FL), was die Teileidentifikation und den Austausch erleichtert.

Geeignet für

• Signal- und Steuerleitungen
• Elektronische Baugruppen und Leiterplatten-zu-Draht-Verbindungen
• Automatisierte Kabelbäume und Kabelführung in Geräten
• Wartung und Reparatur von Schwachstromkreisen

Wichtige Spezifikationen

• Hersteller: 3M
• MPN: 37304-2124-000 FL
• EAN: 2050000272707
• Typ: 4-poliger Niederspannungsstecker (Miniclamp)
• Leiterquerschnitt: 0,3–0,56 mm² (flexibel und starr)
• Farbe: grün
• Menge: 1 Stück

Anwendung

Isolieren Sie den Leiter auf die von 3M für diese Miniclamp-Familie empfohlene Länge ab, führen Sie den Leiter in die entsprechende Polstelle ein, bis er fest sitzt, und wenden Sie die spezifizierte Anschlusstechnik (z. B. Schraub-, Klemm- oder entsprechenden Gegenkontakt) gemäß den Herstelleranweisungen an. Überprüfen Sie nach der Montage die mechanische Haltekraft und den elektrischen Durchgang und stellen Sie sicher, dass der montierte Stecker im vorgesehenen Gehäuse oder der Halterung installiert wird, um einen sicheren Kontakt zu gewährleisten.

Empfehlungen

Verwenden Sie den Stecker nur innerhalb des angegebenen Leiterquerschnittsbereichs (0,3–0,56 mm²) und beachten Sie die Handhabungs- und Anschlussrichtlinien von 3M. Überprüfen Sie die Kompatibilität mit den Gegenkomponenten und halten Sie bei der Installation die geltenden Sicherheits- und Niederspannungsnormen ein.
