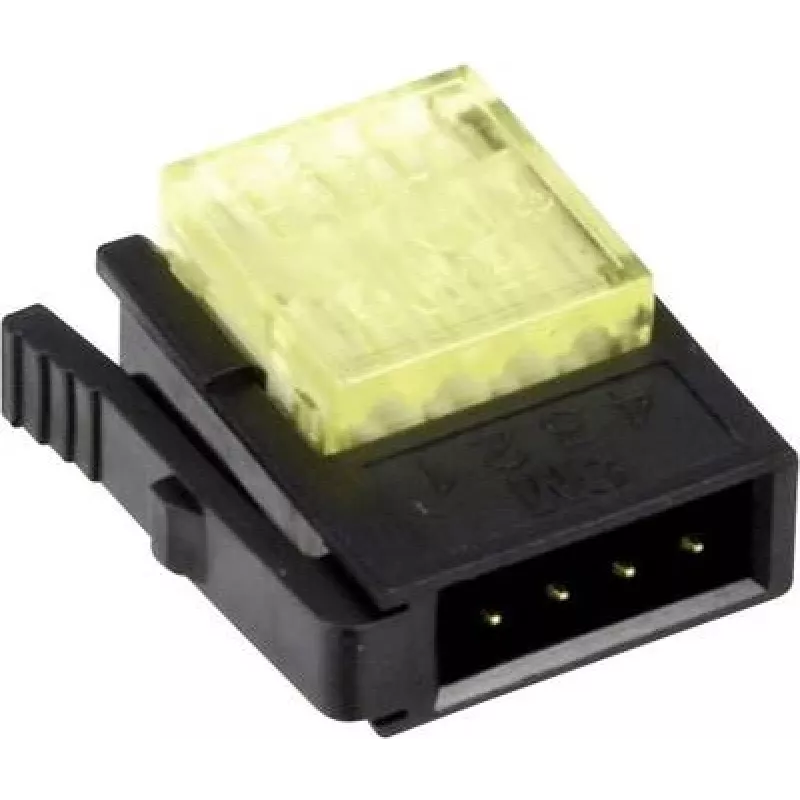

3M FL-Steckverbinder 37104-3122-000 — Flexibler Schneidklemmverbinder für Leiter 0,14–0,25 mm²

Der 3M FL-Steckverbinder 37104-3122-000 ist ein flexibler Schneidklemmverbinder für schnelles elektrisches Anzapfen oder Verbinden von Leitern mit Querschnitten von 0,14 bis 0,25 mm². Der Steckverbinder stellt einen zuverlässigen Kontakt her, ohne dass die Isolierung abisoliert werden muss, und bietet eine kompakte, platzsparende Lösung, die sich für Schaltschränke, Beleuchtungskreise, Fahrzeugverkabelungen und Sensorleitungen eignet.

Vorteile

Der FL-Steckverbinder ermöglicht schnelle, wiederholbare Verbindungen, indem er die Isolierung durchdringt und den Leiter sicher klemmt, was die Installationszeit verkürzt und das Risiko einer Leiterbeschädigung reduziert. Sein kompaktes Design unterstützt enge Einbauräume und einen gleichmäßigen elektrischen Kontakt über den unterstützten Leiterbereich. Das Produkt wird als einzelne Miniclamp-Einheit mit Gel zum Umweltschutz geliefert.

Geeignet für

• Anzapfen oder Verbinden von kleinen eindrähtigen Leitern (0,14–0,25 mm²)
• Schaltschränke und Klemmenblöcke mit begrenztem Platzangebot
• Beleuchtungskreise und Sensorleitungen
• Niederspannungsverkabelungen in Fahrzeugen und elektronische Kabelbäume

Technische Daten

• Marke: 3M
• Modell / MPN: 37104-3122-000 FL
• Unterstützter Leiterquerschnitt: 0,14–0,25 mm² (flexibel und starr)
• Polzahl: 4
• Verpackung: Miniclamp, 1 Stück, mit Gel
• EAN: 2050000272264

Verwendung

Positionieren Sie den isolierten Leiter im Steckverbinderslot, schließen Sie den Steckverbinder, um die Isolierung zu durchdringen und Kontakt herzustellen, und sichern Sie ihn gemäß der vom Hersteller vorgegebenen Schließmethode. Ein Abisolieren des Leiters ist nicht erforderlich. Überprüfen Sie die elektrische Verbindung nach der Installation und stellen Sie sicher, dass das Gel den Kontaktbereich abdichtet, um ihn vor Feuchtigkeit und Verunreinigungen zu schützen.

Empfehlungen

Verwenden Sie den Steckverbinder nur mit Leitern innerhalb des angegebenen Querschnittsbereichs von 0,14–0,25 mm² und beachten Sie die geltenden elektrischen Sicherheitsvorschriften. Bestätigen Sie bei dauerhaften oder hochstromführenden Installationen die Eignung für die spezifische Anwendung und Betriebsumgebung vor der Installation.
