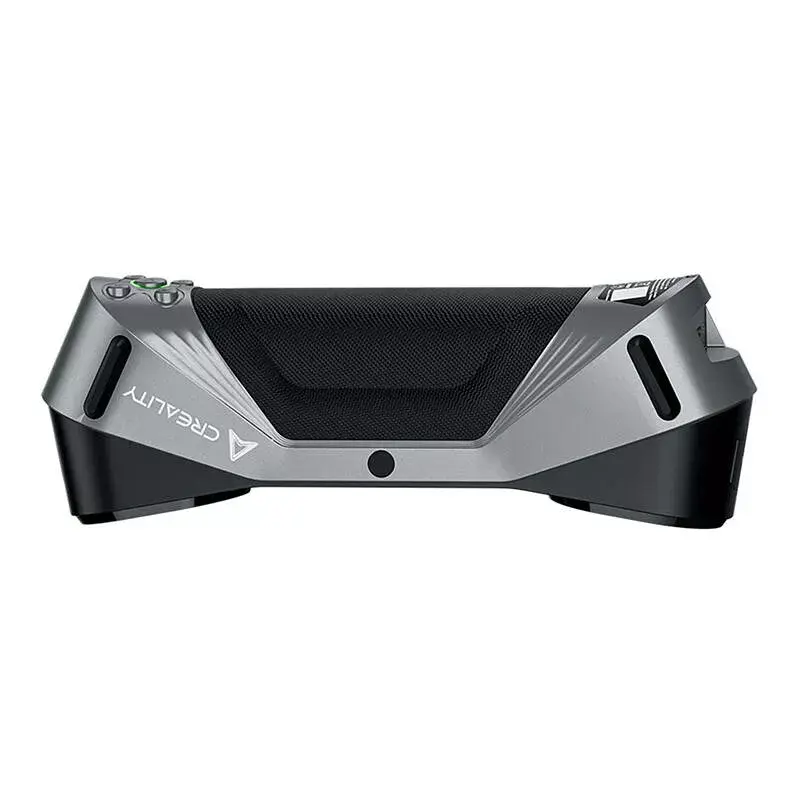

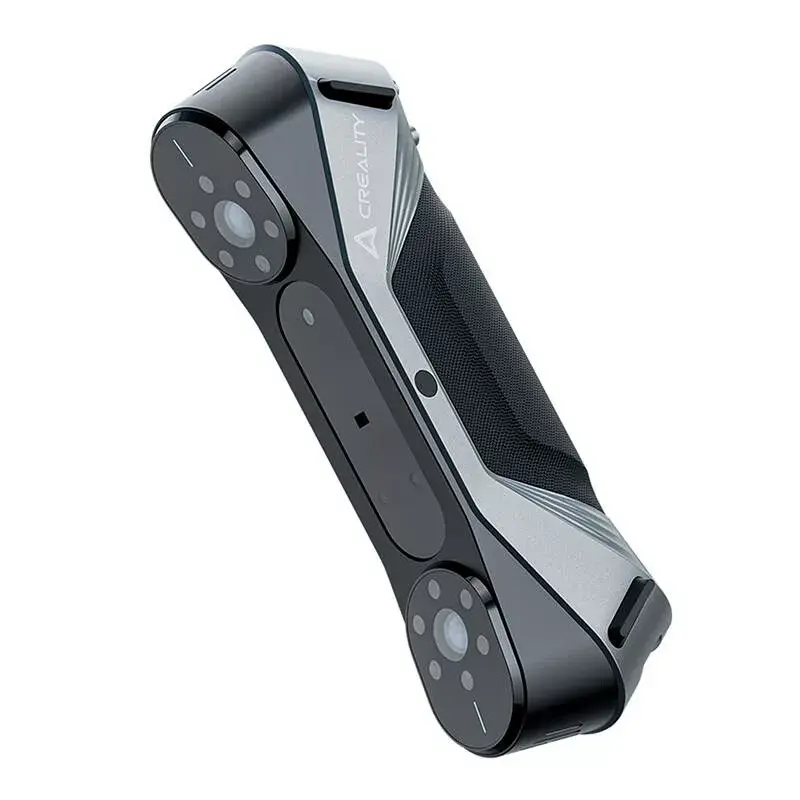

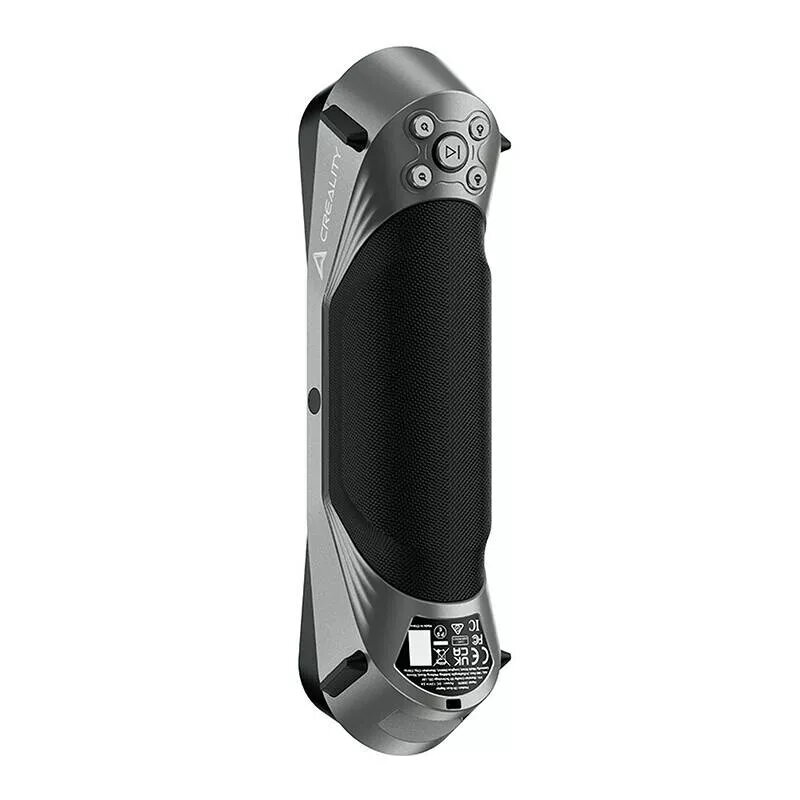

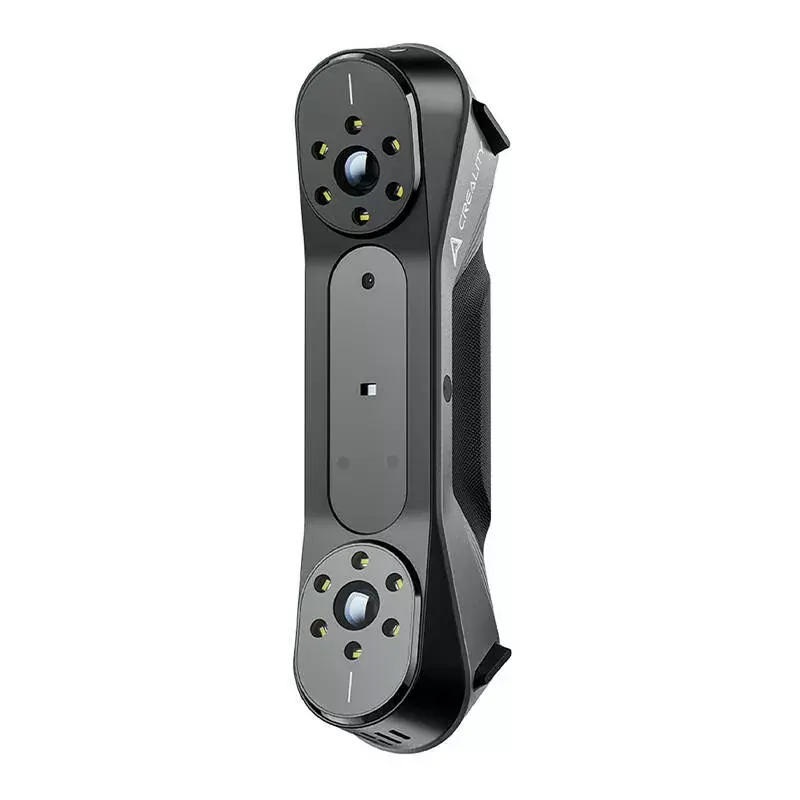

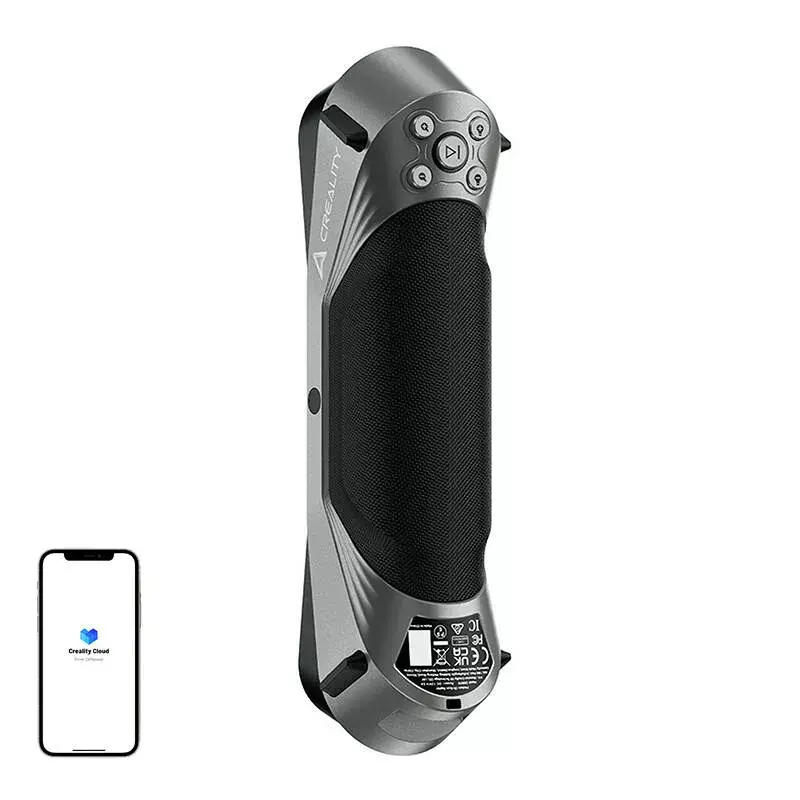

3D-Scanner Creality CR-Scan Raptor — handgehaltener USB-betriebener Scanner, 0,05 mm Genauigkeit

Der Creality CR-Scan Raptor 3D-Scanner kombiniert blaues Laserlicht und NIR-Infrarot-Strukturlicht, um hochpräzise 3D-Modelle von Objekten zu erstellen – von sehr kleinen Teilen bis hin zu großen Komponenten mit Abmessungen von bis zu 2000 × 2000 × 2000 mm. Das Gerät ist für den professionellen Einsatz und anspruchsvolle Hobbyanwender konzipiert, die eine Genauigkeit auf Messniveau und eine Farbabbildung für eine realistische Texturreproduktion benötigen.

Vorteile

Der Scanner bietet eine hohe Präzision von bis zu 0,02 mm im Blaulicht-Modus und unterstützt zwei Scantechnologien (Blaulicht und NIR), um eine breite Palette von Objektgrößen und Oberflächentypen abzudecken. Er liefert schnelle Erfassungsgeschwindigkeiten (bis zu 60 fps im Blaulicht-Modus und bis zu 20 fps im NIR-Modus), stabiles Scannen mit Temperaturkompensation und Vibrationsreduzierung sowie die Fähigkeit, anspruchsvolle Oberflächen wie schwarze oder metallische Objekte ohne Spray zu scannen. Das Gerät ist kompakt und leicht für den Einsatz vor Ort und unterstützt Windows und macOS mit geplanter drahtloser Scanfunktion über Zubehör.

Wichtige Spezifikationen

• Name: Creality CR-Scan Raptor 3D-Scanner
• Hersteller: Creality
• Modell: 4008050049
• Scanmodus: Blaulicht (7-Linien-Laser), NIR (Infrarot, binokulares strukturiertes Licht)
• Genauigkeit: Blaulicht bis zu 0,02 mm bei 100 mm; NIR bis zu 0,1 mm
• 3D-Auflösung: Blaulicht 0,02–2 mm; NIR 0,1–2 mm
• Scangeschwindigkeit: Blaulicht bis zu 60 fps; NIR bis zu 20 fps
• Minimales Scanvolumen: Blaulicht 5 × 5 × 5 mm; NIR 150 × 150 × 150 mm
• Einzelerfassungsbereich: Blaulicht 270 × 170 mm bei 300 mm; NIR 930 × 580 mm bei 1000 mm
• Arbeitsabstand: Blaulicht 150–400 mm; NIR 170–1000 mm
• Farbabbildung: Ja (24-Bit-RGB)
• Ausrichtungsmodi: Marker / Geometrie / Textur
• Auflösung der 3D-Bildkamera: 1920 × 1200
• Zusätzliche Beleuchtung: 12 weiße LEDs; Marker-Verstärkung: 12 blaue LEDs
• Lasersicherheit: Klasse I (augensicher)
• IMU: Ja
• Ausgabeformate: OBJ / STL / PLY
• Stromversorgung: 12V 2A
• Datenschnittstelle: Typ-C / USB 3.0
• Abmessungen: 215 × 50 × 74 mm
• Gewicht: 372 g
• Drahtloses Scannen: Unterstützt mit zukünftigem drahtlosem Zubehör
• Unterstützte Systeme: Windows 10/11 (64-Bit), macOS
• Betriebstemperatur: -10°C bis 40°C

Verwendung

Verbinden Sie den CR-Scan Raptor über USB Typ-C (USB 3.0 empfohlen) mit einem kompatiblen Computer und versorgen Sie ihn mit dem 12V 2A-Netzteil mit Strom. Wählen Sie den geeigneten Scanmodus – Blaulicht für kleine, detailreiche Teile oder NIR für größere Objekte und anspruchsvolle Oberflächen – und stellen Sie den Arbeitsabstand entsprechend der Objektgröße ein (Blaulicht 150–400 mm, NIR 170–1000 mm). Verwenden Sie die Markierungs-, Geometrie- oder Texturausrichtung je nach Objektmerkmalen und aktivieren Sie die Farbabbildung, wenn eine Texturerfassung erforderlich ist. Befolgen Sie die Anweisungen auf dem Bildschirm in der Scanner-Software, um die Erfassung durchzuführen, Scans auszurichten und Modelle im OBJ-, STL- oder PLY-Format zu exportieren.

Empfehlungen

Für beste Ergebnisse halten Sie einen stabilen Arbeitsabstand ein und minimieren Sie externe Vibrationen. Verwenden Sie den Blaulicht-Modus für feine Detailscans und den NIR-Modus für größere oder schwierige Oberflächen. Stellen Sie sicher, dass Ihr Computer die Systemanforderungen erfüllt (Windows 10/11 64-Bit oder macOS) und erwägen Sie optionales drahtloses Zubehör für den mobilen Betrieb.
