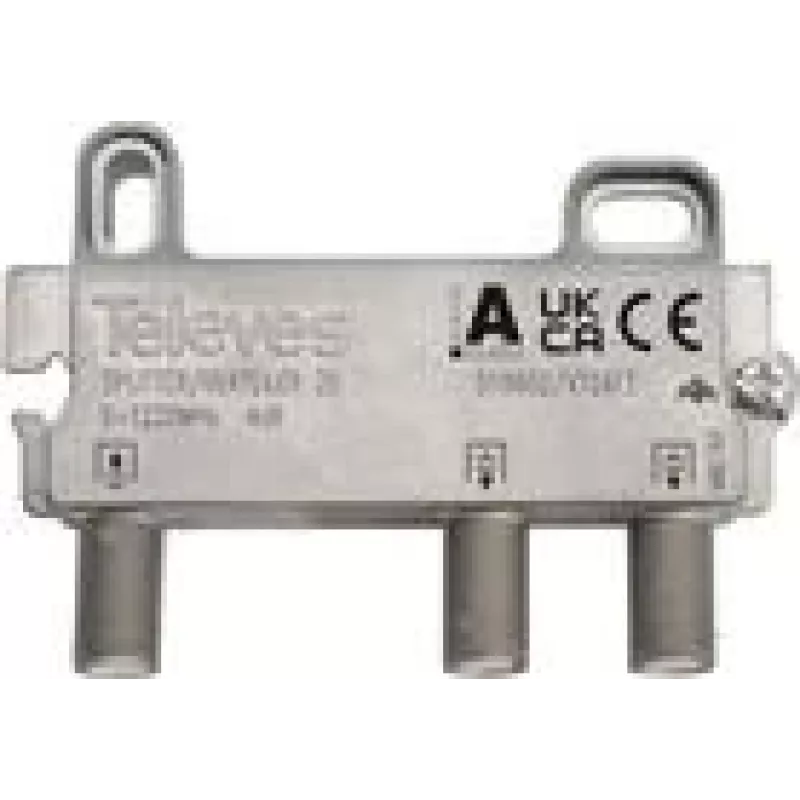

2-Wege-Verteiler Televes VT24FZ 5–1218 MHz 4 dB

Der 2-Wege-Verteiler Televes VT24FZ 5–1218 MHz 4 dB ist ein passives HF-Gerät, das dazu dient, ein einzelnes Eingangssignal in zwei Ausgänge aufzuteilen, wobei über einen weiten Frequenzbereich eine vorhersagbare Leistung erhalten bleibt. Kompakt und mechanisch zuverlässig, eignet sich dieser Verteiler für TV- und HF-Verteilinstallationen, bei denen eine einzelne Antenne, ein Verstärker oder eine Leitung zwei Empfänger oder nachgeschaltete Geräte speisen muss. Das Gerät unterstützt Frequenzen von 5 MHz bis 1218 MHz mit einer Einfügedämpfung von etwa 4 dB und gewährleistet so eine gleichmäßige Signalverteilung für terrestrisches Fernsehen, SAT-ZF-Verteilung in den entsprechenden Bändern und andere HF-Anwendungen innerhalb des angegebenen Bereichs.

Vorteile

Der Televes VT24FZ bietet eine geringe und stabile Einfügedämpfung über seinen Betriebsbereich und eine kompakte Bauform, die die Montage in Verkabelungsschränken oder in der Nähe von Antennensystemen vereinfacht. Als passiver Verteiler benötigt er keine Stromversorgung und bietet eine galvanische Trennung zwischen den Ausgängen, wodurch potenzielle Störpfade reduziert werden. Das Gerät ist für eine vorhersagbare Impedanzanpassung und minimale Rückflussdämpfung innerhalb des angegebenen Frequenzbereichs ausgelegt und unterstützt so eine zuverlässige Signalführung in privaten und gewerblichen Installationen.

Geeignet für

• Aufteilung einer einzelnen Antenne oder Leitung zur Versorgung von zwei Fernsehern oder Empfängern
• Kleine HF-Verteilung in Wohn- und leichten Gewerbeinstallationen
• Anschluss eines Verstärkerausgangs an zwei nachgeschaltete Geräte
• Feldinstallationen, bei denen ein kompakter, passiver Verteiler benötigt wird

Technische Daten

• Frequenzbereich: 5–1218 MHz
• Einfügedämpfung: 4 dB (typisch)
• Anzahl der Ausgänge: 2-Wege-Verteilung
• Passives Gerät: keine externe Stromversorgung erforderlich
• Impedanz: 75 Ohm nominal
• Kompaktes mechanisches Design, geeignet für die Montage in Verteilerkästen

Verwendung

Verbinden Sie die eingehende HF-Zuleitung (Antenne, Verstärkerausgang oder Signalleitung) mit dem Verteilereingang unter Verwendung geeigneter 75-Ω-Koaxialstecker und -kabel. Verbinden Sie jeden Ausgangsanschluss mit den Zielgeräten oder Verteilungsleitungen über ein 75-Ω-Koaxialkabel und stellen Sie sichere Verbindungen und eine ordnungsgemäße Kabelführung sicher. Vermeiden Sie übermäßiges Biegen oder Belasten der Koaxialkabel an den Steckverbindungen. Platzieren Sie den Verteiler für beste Ergebnisse an einem abgeschirmten oder wettergeschützten Ort, wenn er im Freien oder in feuchten Umgebungen verwendet wird.

Empfehlungen

Stellen Sie sicher, dass der gesamte Pfadverlust, einschließlich der Einfügedämpfung des Verteilers und der Kabeldämpfung, das empfangene Signal nicht unter den von den angeschlossenen Geräten benötigten Mindestwert absenkt. Berücksichtigen Sie bei der Kaskadierung mehrerer Verteiler oder bei langen Kabelwegen den kumulierten Verlust und verwenden Sie gegebenenfalls einen Verstärker oder eine verlustärmere Verteilungstopologie. Halten Sie die Stecker sauber und verwenden Sie korrosionsbeständige Armaturen im Außenbereich oder an feuchten Standorten.
