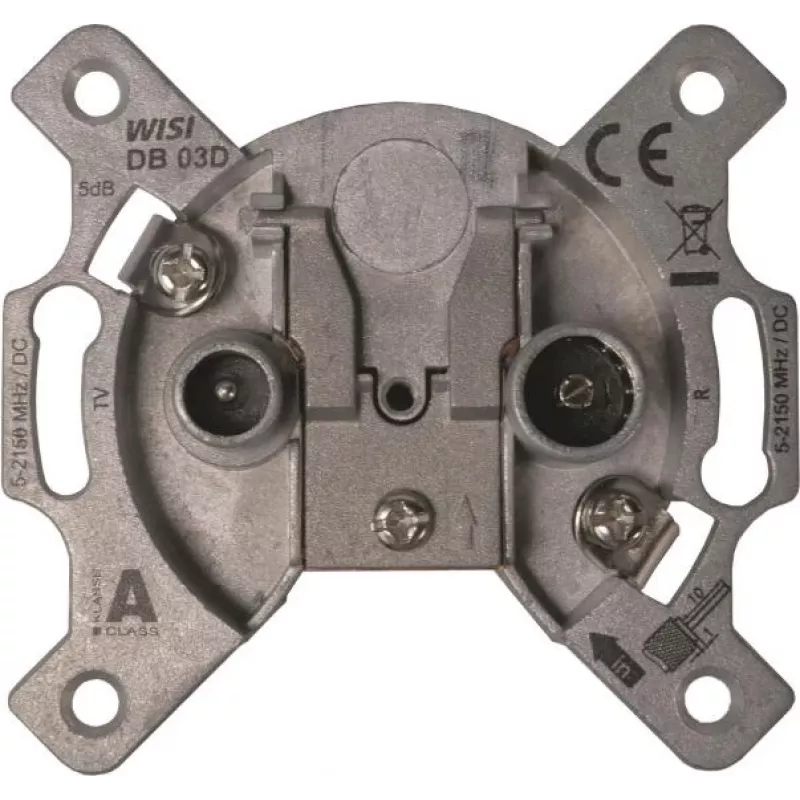

WISI Universal-Antennendose DB 03 D 2-Loch Einzeldose 5 dB SAT/TV/Radio

Die WISI DB 03 D ist eine Unterputz-Universal-Antennendose, die für moderne In-Wall-Installationen entwickelt wurde, bei denen ein einziger, sauberer Anschlusspunkt Satellit, terrestrisches Fernsehen und UKW-Radio bedienen muss. Im Gegensatz zu einfachen Dosen, die nur ein Band durchleiten, kombiniert dieses Gerät drei dedizierte Ausgänge in einem kompakten 2-Loch-Design mit einem definierten 5 dB Abzweigverlust für eine ausgewogene Signalverteilung in sternförmig verdrahteten Heimnetzwerken. Das Gehäuse aus Druckgussmetall gewährleistet langfristige Schirmungsstabilität, während die Kunststoffabdeckung in Standard-Schalterprogramme passt.

Highlights

• Drei unabhängige Ausgänge: SAT (F-Anschluss), TV (IEC-Stecker) und Radio (IEC-Buchse)
• 5 dB Dämpfung (Abzweigverlust) für konsistente Signalpegel über mehrere Dosen
• Vollständige Frequenzabdeckung: 47–862 MHz (TV), 87,5–108 MHz (UKW), 950–2200 MHz (SAT)
• Schirmungsklasse A nach EN 50083-2 für störungsfreien Empfang
• Gleichspannungsdurchgang am SAT-Ausgang zur Speisung von LNB oder Multischalter
• Unterputz-Montage mit Standard-2-Loch-Abstand (60 mm)
• 75 Ohm Impedanz, Rückflussdämpfung > 10 dB

Im täglichen Einsatz

Hinter einem Fernseher oder in einer Medienwand installiert, hält die DB 03 D die Kabelwege ordentlich: Ein Koaxialkabel speist die Dose, und die drei Frontanschlüsse ermöglichen den gleichzeitigen Anschluss eines Satellitenreceivers, eines terrestrischen Fernsehers und eines UKW-Tuners. Der 5 dB Abzweigverlust ist ideal für Wohnungen oder Häuser mit mehreren Dosen und stellt sicher, dass jeder Raum ausreichend Signal erhält, ohne den Verteilerverstärker zu überlasten. Der SAT-Ausgang führt Gleichspannung durch, sodass kein separater Power-Inserter für das LNB benötigt wird. Das Druckgussgehäuse und die aufschnappbare Abdeckung widerstehen wiederholtem Ein- und Ausstecken sowie Reinigen ohne Beeinträchtigung der Schirmung.

Technische Daten

• Dosentyp: Einzeldose (Stichdose) mit drei Ausgängen
• Dämpfung (Abzweigverlust): 5 dB
• Frequenzbereich TV: 47–862 MHz
• Frequenzbereich Radio: 87,5–108 MHz
• Frequenzbereich SAT: 950–2200 MHz
• Ausgangsanschlüsse: TV IEC-Stecker, Radio IEC-Buchse, SAT F-Anschluss
• Schirmungsklasse: Klasse A (EN 50083-2)
• Gleichspannungsdurchgang (SAT): Ja
• Montageart: Unterputz
• Rückflussdämpfung: > 10 dB
• Impedanz: 75 Ohm
• Eingangsanschluss: Koaxialkabel Schraub-/Klemmanschluss
• Gehäusematerial: Druckgussmetallgehäuse, Kunststoffabdeckung
• Anwendung: DVB-T/T2, UKW, DVB-C, DVB-S/S2
• Normkonformität: EN 50083-4

Abschließende Bemerkung

Die WISI DB 03 D ist eine professionelle Lösung für integrierte Satelliten- und terrestrische Verteilung, die zuverlässige Leistung und einfache Installation in jedem modernen Heim oder MDU bietet.
