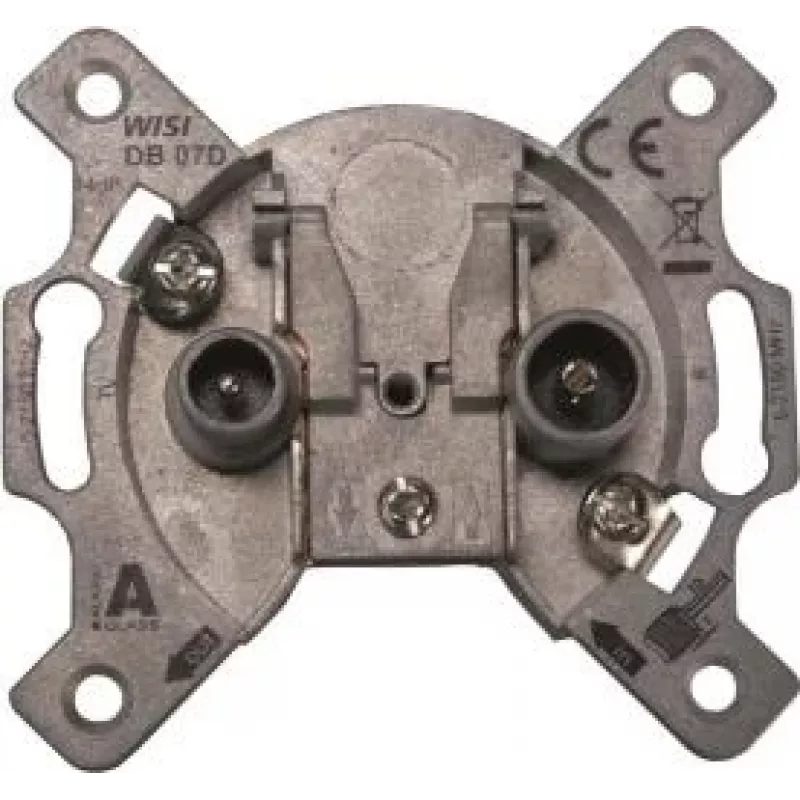

WISI DB07D Universelle Durchgangs-Antennendose 5-2150 MHz 14 dB Unterputz

Die WISI DB07D zeichnet sich unter Antennendosen durch eine Kombination aus 14 dB Abzweigdämpfung und einer bemerkenswert niedrigen Durchgangsdämpfung von 1,5 dB aus, wodurch starke Signalpegel an jedem Punkt einer kaskadierten Installation gewährleistet werden. Ihr voller Frequenzbereich von 5–2150 MHz deckt terrestrisches TV, UKW, DAB und Satellit aus einer einzigen Unterputzeinheit ab, sodass separate Wandplatten überflüssig sind. Das Metallgehäuse bietet Abschirmung der Klasse A, während die Gleichspannungsdurchführung auf dem SAT-Zweig LNBs direkt über die Dose speist.

Highlights

• Universelle Durchgangsdose für TV, Radio und Satellit (5–2150 MHz)
• 14 dB Ausgangsdämpfung auf beiden Zweigen, terrestrisch und SAT
• Niedrige Durchgangsdämpfung von 1,5 dB bewahrt das Signal für nachfolgende Dosen
• Drei Anschlüsse: IEC-Stecker (TV), IEC-Buchse (Radio), F-Anschluss (SAT)
• Gleichspannungsdurchführung am SAT-Ausgang zur Fernspeisung des LNBs
• Abschirmung der Klasse A mit Metallgehäuse zur Störunterdrückung
• Unterputz-Design für saubere Installation in der Wand

Im täglichen Einsatz

Installieren Sie die DB07D in Wohnzimmern, Schlafzimmern oder Homeoffices, wo eine einzelne Dose einen Fernseher, einen Radioempfänger und einen Satellitenreceiver versorgen muss. Die 14 dB Abzweigdämpfung gleicht Signalpegel aus, wenn mehrere Dosen in Reihe geschaltet sind, während die 1,5 dB Durchgangsdämpfung sicherstellt, dass die letzte Dose noch ausreichend Leistung erhält. Der SAT-F-Anschluss führt Gleichspannung durch, sodass Sie ein Quattro-LNB oder einen Multischalter ohne zusätzliche Hardware speisen können. Das Metallgehäuse und die Abschirmung der Klasse A halten Störungen von nahegelegenen elektrischen Leitungen fern und gewährleisten einen sauberen digitalen Empfang für DVB-T2, DVB-C und DVB-S2.

Technische Daten

• Frequenzbereich: 5–862 MHz (TV/Radio), 950–2150 MHz (SAT)
• Ausgangsdämpfung: 14 dB (TV/Radio und SAT)
• Durchgangsdämpfung: 1,5 dB
• Anschlüsse: IEC-Stecker (TV), IEC-Buchse (Radio), F-Anschluss (SAT)
• Impedanz: 75 Ohm
• Abschirmklasse: A
• Rückflussdämpfung: >10 dB
• Gleichspannungsdurchführung: Ja (SAT-Zweig)
• Montageart: Unterputz
• Gehäusematerial: Metall
• Kompatibilität: DVB-T/T2, DVB-C, DVB-S/S2

Abschließende Anmerkung

Die WISI DB07D ist eine Durchgangsdose in Profiqualität, die die Satelliten- und terrestrische Verteilung in mehreren Räumen vereinfacht, ohne die Signalqualität zu beeinträchtigen.
