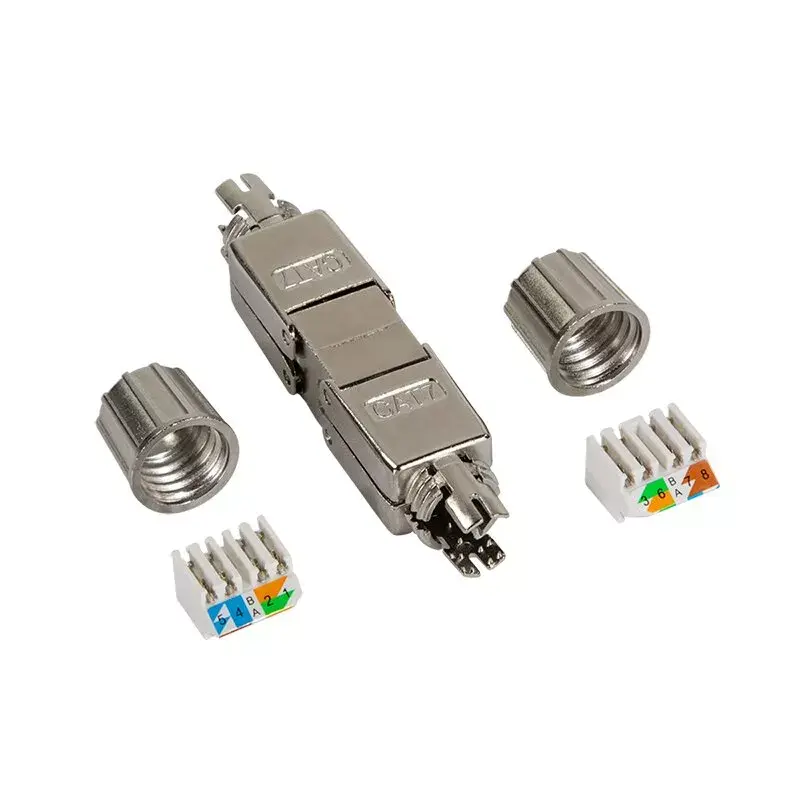

Wire Connector LogiLink MP0057 Cat.6A Cat.7 Cat.7A Metallic

Der LogiLink MP0057 Kabelstecker ist ein RJ45-Stecker für die Feldkonfektionierung, kompatibel mit Cat.6A-, Cat.7- und Cat.7A-Kabeln. Der schlanke, metallische Stecker in gerader Bauform ist für die schnelle Vor-Ort-Montage ohne Spezialwerkzeug ausgelegt und wiegt 33 g. Sein Innendurchmesser von 8,5 mm und der Außendurchmesser von 1,45 cm sorgen für einen sicheren Sitz bei einzeln pro Packung gelieferten Steckern.

Vorteile

Die metallische, geschirmte Konstruktion bietet einen verbesserten Schutz gegen elektromagnetische Störungen (EMI) und eignet sich für Hochgeschwindigkeits-Ethernet-Klassen bis Cat.7A. Das schlanke Design erleichtert die Installation in beengten Platzverhältnissen, und die Feldkonfektionierung ermöglicht eine schnelle Montage ohne spezielle Crimpwerkzeuge oder fortgeschrittene Technikerkenntnisse.

Geeignet für

• Vor-Ort-Konfektionierung von Cat.6A-, Cat.7- und Cat.7A-Kabeln
• Industrielle oder gewerbliche Netzwerkinstallationen mit begrenztem Platz
• Kleine Projekte oder Einzelkabelreparaturen, bei denen einzelne Stecker benötigt werden

Wichtige Spezifikationen

• Modell: LogiLink MP0057
• Kompatible Kabelkategorien: Cat.6A, Cat.7, Cat.7A
• Steckertyp: Feldkonfektionierbarer RJ45-Stecker, gerade Bauform
• Schirmung: Metallisch, geschirmt
• Gewicht: 0,033 kg (33 g)
• Innendurchmesser: 8,5 mm
• Außendurchmesser: 1,45 cm
• Verpackung: 1 Stecker pro Packung

Anwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel ablängen, um die verdrillten Paare freizulegen, und kürzen Sie diese auf die erforderliche Länge. Führen Sie die Drähte gemäß dem passenden Auflegeschema für den gewählten Ethernet-Standard ein, schieben Sie die Leitermontage in den feldkonfektionierbaren Stecker, bis sie fest sitzt, und sichern Sie die äußere Hülle gemäß dem Steckerdesign. Ein spezielles Crimpwerkzeug ist nicht erforderlich; folgen Sie dem mechanischen Verriegelungsverfahren des Steckers, um einen zuverlässigen Kontakt sicherzustellen.

Empfehlungen

Für eine optimale Leistung verwenden Sie den Stecker mit ordnungsgemäß bewertetem Cat.6A–Cat.7A-Kabel und halten Sie die empfohlenen Biegeradien ein. Überprüfen Sie Durchgang und Schirmung nach der Montage mit geeigneten Netzwerktestern und vermeiden Sie übermäßige mechanische Belastung des konfektionierten Steckers.
