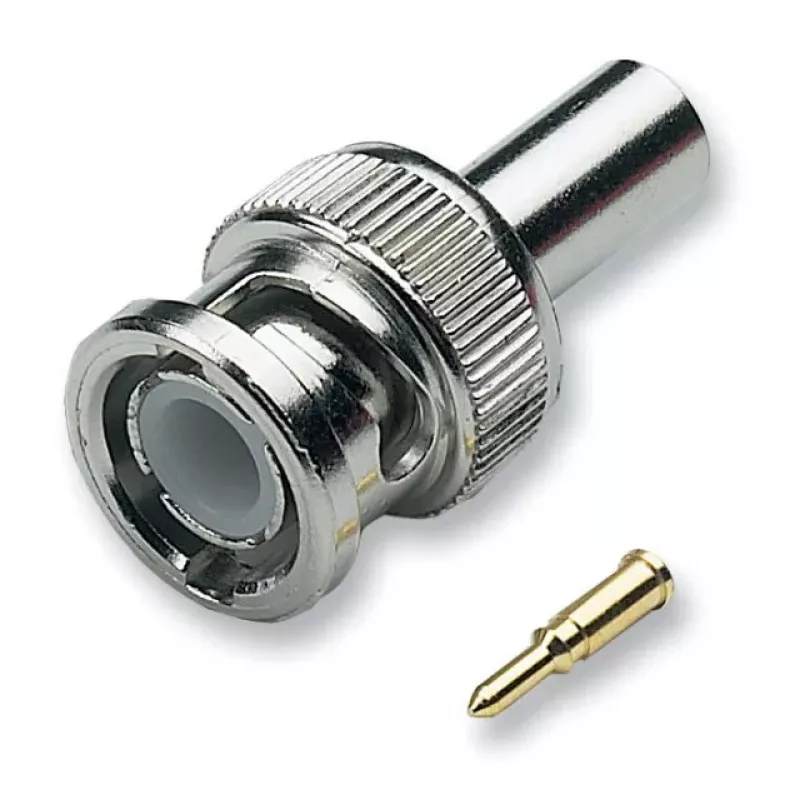

Wire Connector BNC EFB Elektronik 52583.1

Der EFB Elektronik 52583.1 ist ein männlicher BNC-Kabelstecker in Silber, der für zuverlässige elektrische und Signalverbindungen in einer Reihe von elektronischen und Messanwendungen entwickelt wurde. Dieser einteilige Stecker bietet eine kompakte mechanische und elektrische Schnittstelle, die eine stabile Übertragung von analogen und digitalen Signalen ermöglicht, wenn eine Bajonett-BNC-Kupplung erforderlich ist.

Vorteile

Dieser männliche BNC-Kabelstecker verfügt über ein Metallgehäuse und Präzisionskontakte, die einen konstanten Kontaktwiderstand und langfristige mechanische Stabilität gewährleisten. Die Silberbeschichtung verbessert die Korrosionsbeständigkeit und elektrische Leitfähigkeit. Das kompakte Design ermöglicht eine einfache Installation auf engstem Raum und unterstützt häufige Steckzyklen ohne Beeinträchtigung der Signalqualität.

Geeignet für

• Laborprüf- und Messgeräte
• Audiovisuelle Geräte und Rundfunksysteme
• CCTV- und Überwachungskameraverkabelung
• Prototyping und Reparatur elektronischer Geräte

Wichtige Spezifikationen

• Steckertyp: männlich BNC (Bajonettkupplung)
• Oberfläche: silberfarbenes Metallgehäuse
• Kontaktmaterial: Metall mit leitfähiger Beschichtung für niedrigen Kontaktwiderstand
• Menge pro Packung: 1
• Montage: kabelmontiert (Kabelstecker)
• Typische Verwendung: koaxiale Signalübertragung für analoge und digitale Signale

Verwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel, das Geflecht und das Dielektrikum auf die empfohlenen Maße für einen standardmäßigen BNC-Abschluss abisolieren. Führen Sie den Leiter ein und montieren Sie den Stecker gemäß der mechanischen Passform des Herstellers: Stellen Sie sicher, dass der Mittelstift festen Kontakt mit dem Innenleiter hat und dass das Außengehäuse das Kabelgeflecht oder die Abschirmung umschließt. Befestigen Sie den Stecker mit der für die gewählte Variante angegebenen Crimp- oder Lötmethode und prüfen Sie dann Durchgang und Signalintegrität, bevor Sie das Kabel in Betrieb nehmen.

Empfehlungen

Verwenden Sie geeignete Werkzeuge zum Abisolieren und Crimpen, um eine Beschädigung der Kontaktflächen zu vermeiden. Für eine optimale Signalleistung halten Sie die richtige Kabelimpedanz ein und minimieren Sie die Kabelbiegung in der Nähe des Steckers. Überprüfen Sie die Stecker regelmäßig auf Korrosion oder mechanischen Verschleiß und ersetzen Sie sie, wenn der Kontaktwiderstand steigt oder die Bajonettkupplung locker wird.
