Winkelverstellverbinder B-Tech BT8390 45° Drehung Schwarz

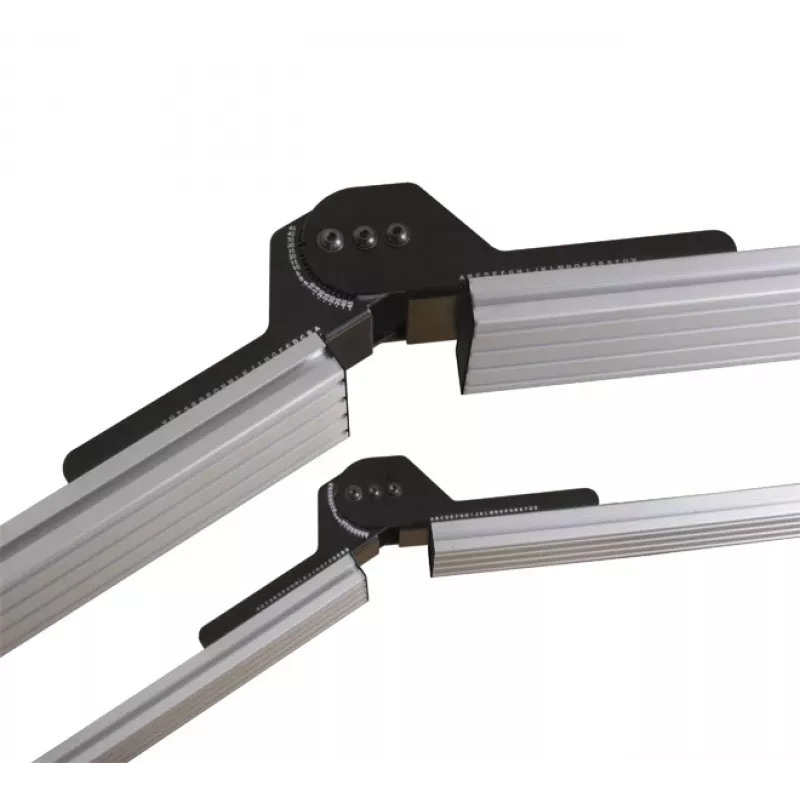

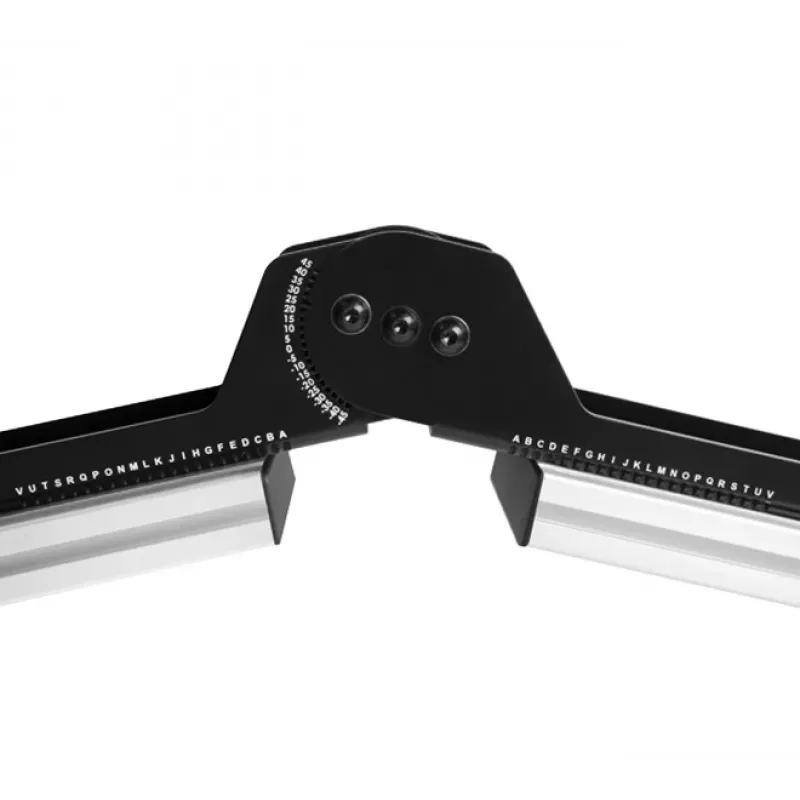

Der B-Tech BT8390 Winkelverstellverbinder (45° Drehung) in Schwarz ist ein einteiliges Montagezubehör für System X Schienen. Er bietet eine einstellbare Verbindung zwischen Montageschienen mit einem Bereich von -45° bis +45° und ermöglicht so eine präzise Ausrichtung gebogener Multi-Screen-Installationen wie Videowalls und digitaler Menüboards. Mit Abmessungen von 450 mm Breite, 78 mm Tiefe und 93,8 mm Höhe unterstützt der Verbinder eine kompakte und effiziente Raumnutzung bei gleichzeitig stabiler, tragender Verbindung. Integrierte Winkelführungen beschleunigen die Installation und gewährleisten wiederholbare, genaue Winkel beim Verbinden der Schienen.

Vorteile

Der Verbinder bietet eine kontrollierte Winkelverstellung zwischen verbundenen System X Schienen und ermöglicht eine Feineinstellung von negativen bis positiven 45 Grad ohne kundenspezifische Bearbeitung. Seine zuverlässige Konstruktion sorgt für eine stabile Verbindung, die für Multi-Screen-Arrays geeignet ist, während die schwarze Oberfläche dazu beiträgt, dass die Komponente hinter den Bildschirmen optisch unauffällig bleibt. Die integrierten Winkelführungen vereinfachen die Ausrichtung und reduzieren die Installationszeit, und das einteilige Design bedeutet weniger Einzelteile vor Ort.

Geeignet für

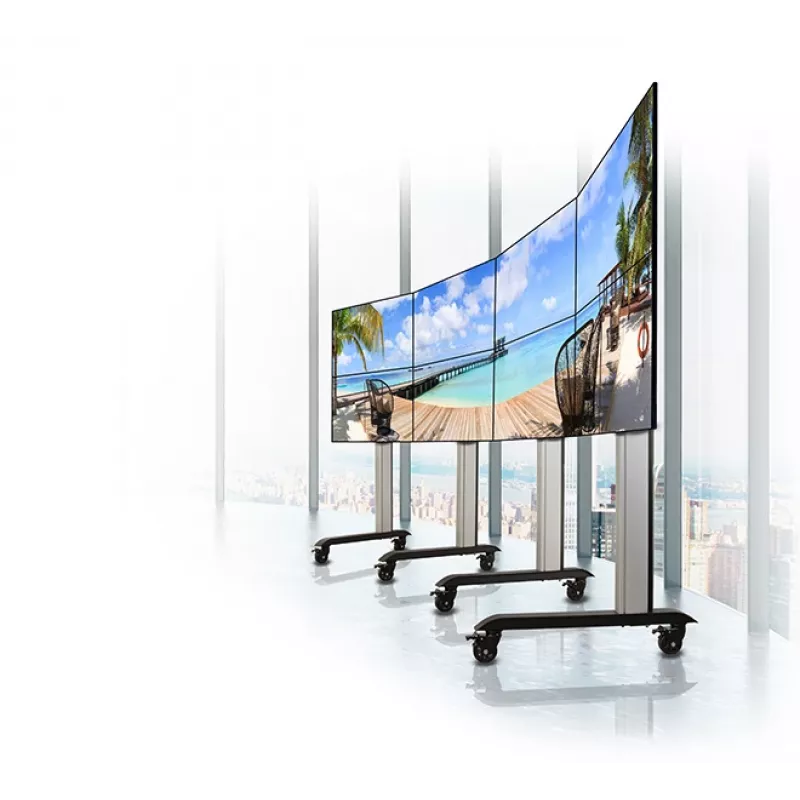

• Gebogene Videowalls und Multi-Screen-Anzeigen

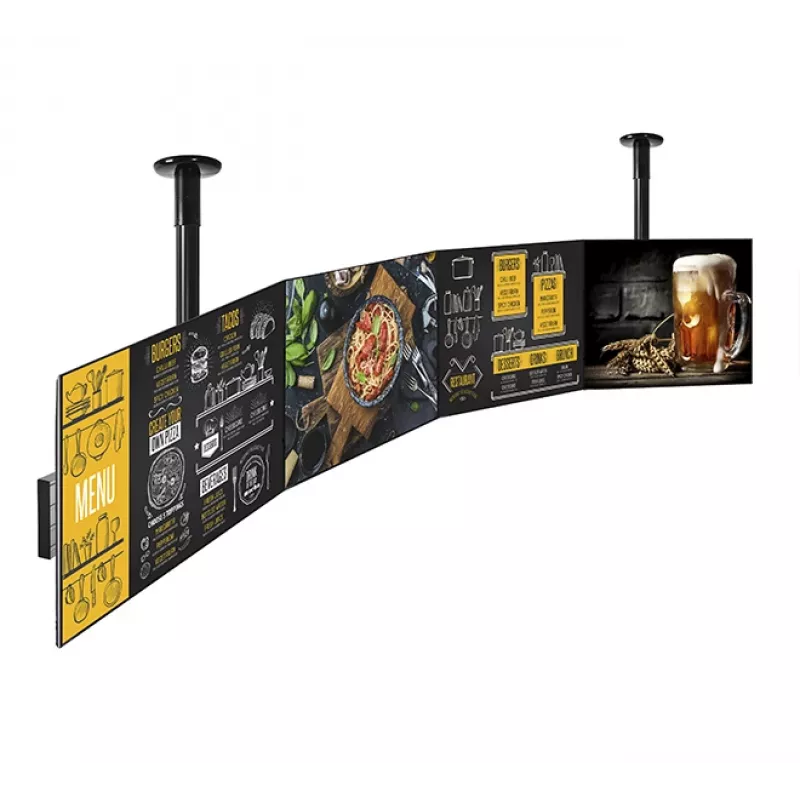

• Digitale Menüboards und Werbedisplays im Einzelhandel
• Kommerzielle AV-Installationen, die einstellbare Schienenverbindungen benötigen
• Projekte, bei denen kompakte Montagekomponenten platzsparend eingesetzt werden müssen

Wichtige Spezifikationen

• Einstellbarer Drehbereich: -45° bis +45°
• Materialoberfläche: schwarz
• Gesamtbreite: 450 mm
• Gesamttiefe: 78 mm
• Gesamthöhe: 93,8 mm
• Verkaufseinheit: Einzelstück
• Kompatibilität: für System X Montageschienen ausgelegt

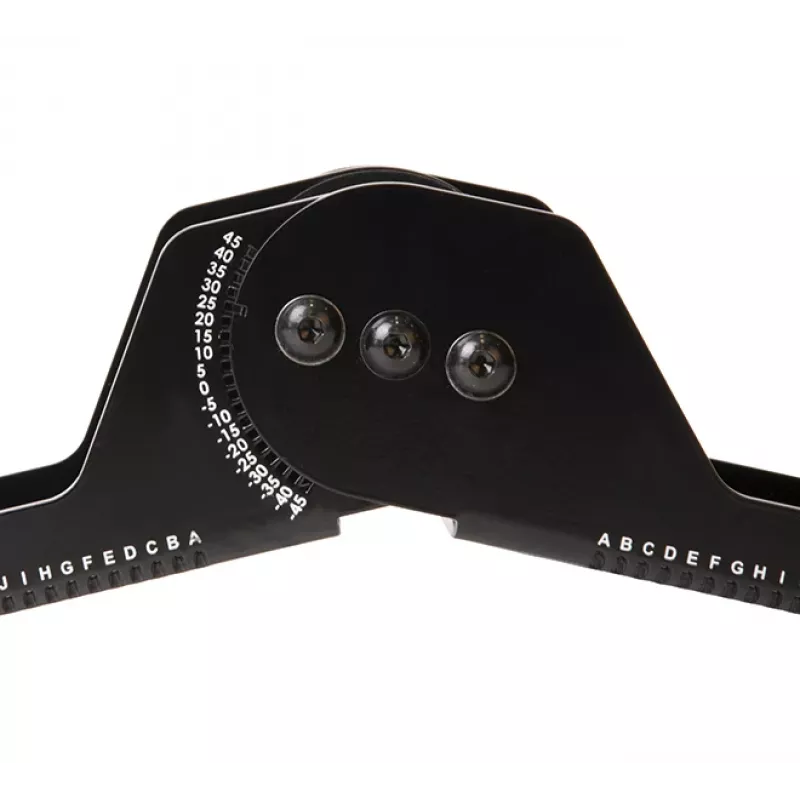

• Integrierte Winkelführungen zur Ausrichtung

Anwendung

Positionieren Sie den BT8390 Verbinder zwischen zwei System X Schienen an der gewünschten Verbindungsstelle und stellen Sie den gewünschten Winkel im Bereich von -45° bis +45° mithilfe der integrierten Führungen ein. Befestigen Sie den Verbinder an jeder Schiene gemäß der Befestigungsmethode des Schienenherstellers und ziehen Sie alle Befestigungselemente mit dem empfohlenen Drehmoment an. Überprüfen Sie die Ausrichtung und Stabilität der Schienen und angeschlossenen Bildschirme, bevor Sie das endgültige Kabelmanagement oder die Stromversorgung der Geräte abschließen. Befolgen Sie aus Sicherheitsgründen die üblichen AV-Installationspraktiken und stellen Sie sicher, dass die montierte Struktur die Tragfähigkeitsanforderungen für die montierten Bildschirme erfüllt.

Empfehlungen

Verwenden Sie den Verbinder für feste Winkelverbindungen, bei denen wiederholbare, genaue Krümmungen erforderlich sind; konfigurieren Sie den Winkel bei Bedarf auf einer Werkbank vor, wenn mehrere identische Verbindungen für eine gleichmäßige Krümmung über eine Videowall hinweg benötigt werden. Überprüfen Sie regelmäßig die Befestigungselemente und die Ausrichtung nach der Erstinstallation und während der routinemäßigen Wartung.
