B-Tech SYSTEM X - Doppelschienen-Montagehalterung für BT8390 - 19 mm von der Wand

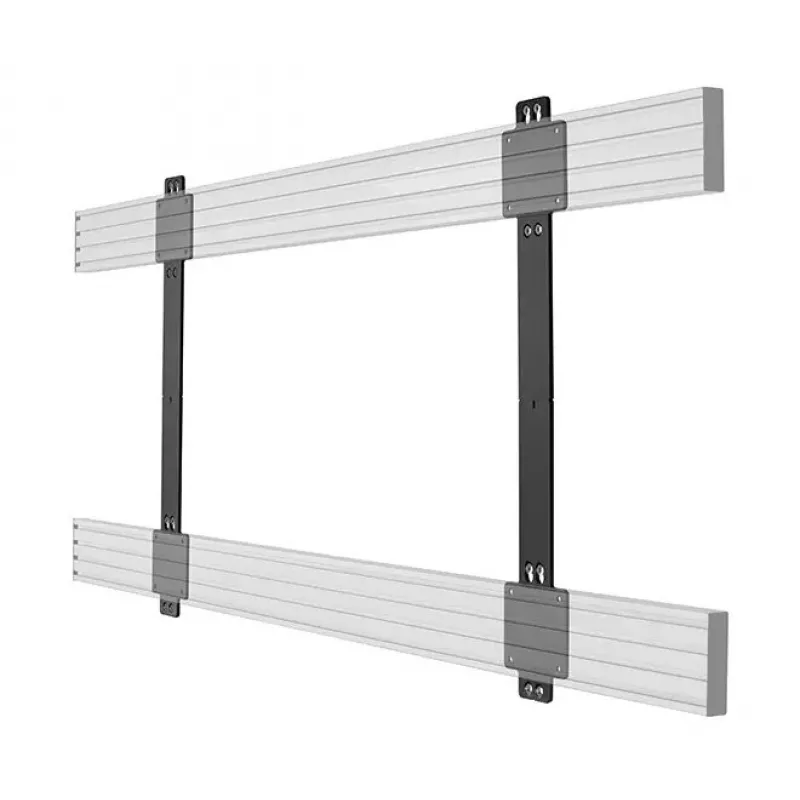

Die B-Tech SYSTEM X Doppelschienen-Montagehalterung für BT8390 positioniert und sichert zwei BT8390-Montageschienen mit einem festen Abstand von 138 mm Breite und 19 mm Tiefe von der Wand und bietet eine gleichbleibende Montageplattform für großformatige Displays bis etwa 18,9 Zoll. Die Halterung ist in Schwarz ausgeführt, für die Schienenmontage vorgesehen und wird mit den erforderlichen Befestigungselementen geliefert, um die Installation zu vereinfachen. Das Produkt ist TÜV-zertifiziert und erfüllt die cTUVus-Konformität, wodurch sichergestellt ist, dass es anerkannte Sicherheits- und Leistungsstandards erfüllt.

Vorteile

Diese Doppelschienenhalterung macht das Messen und Ausrichten von zwei Montageschienen während der Installation überflüssig, reduziert den Arbeitsaufwand vor Ort und mögliche Ausrichtungsfehler. Der voreingestellte Abstand und die Schlüssellochbefestigungen ermöglichen eine schnelle Positionierung und sichere Befestigung an Wänden oder kompatiblen vertikalen Stützsäulen. Die Kompatibilität mit horizontalen BT8390-Schienen und vertikalen BT8380-Säulen bietet Flexibilität sowohl für wandmontierte Videowände als auch für freistehende Videowandkonfigurationen.

Geeignet für

• Montage großformatiger Displays an einem Doppelschienensystem
• Schnelle Installation von Videowänden mit horizontalen BT8390-Schienen

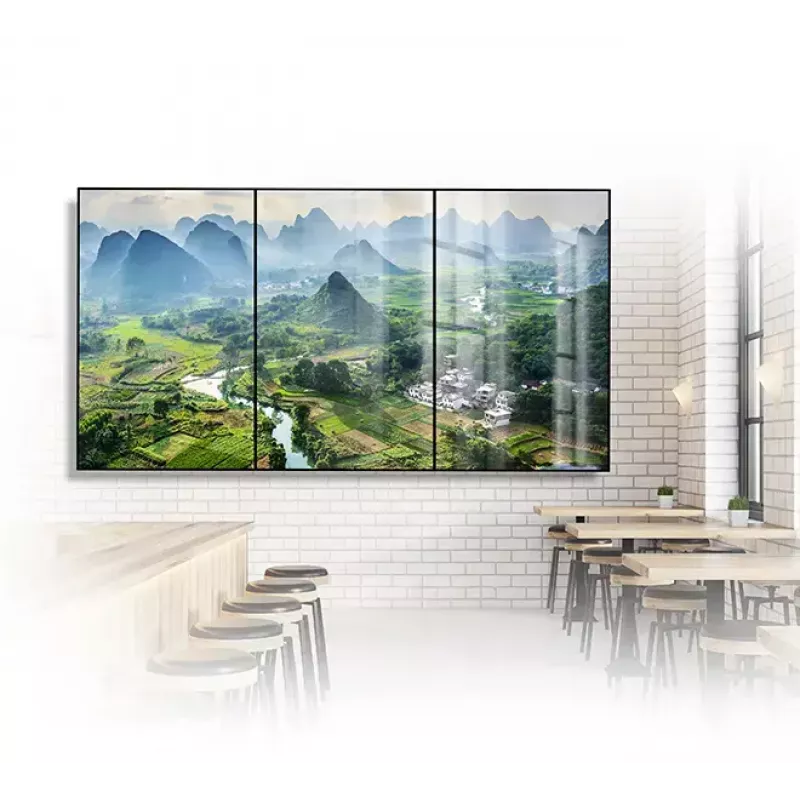

• Erstellung freistehender Videowände in Verbindung mit vertikalen Stützsäulen
• Integration mit BT8390-VESA800F-Schnittstellenarmen zur schnellen Befestigung von Displays

Wichtige technische Daten

• Montageart: Schiene
• Materialausführung: Schwarz
• Breite (voreingestellter Abstand zwischen den Schienen): 138 mm
• Tiefe von der Wand: 19 mm
• Höhe: 850 mm
• Maximal empfohlene Bildschirmgröße: ca. 18,9 Zoll

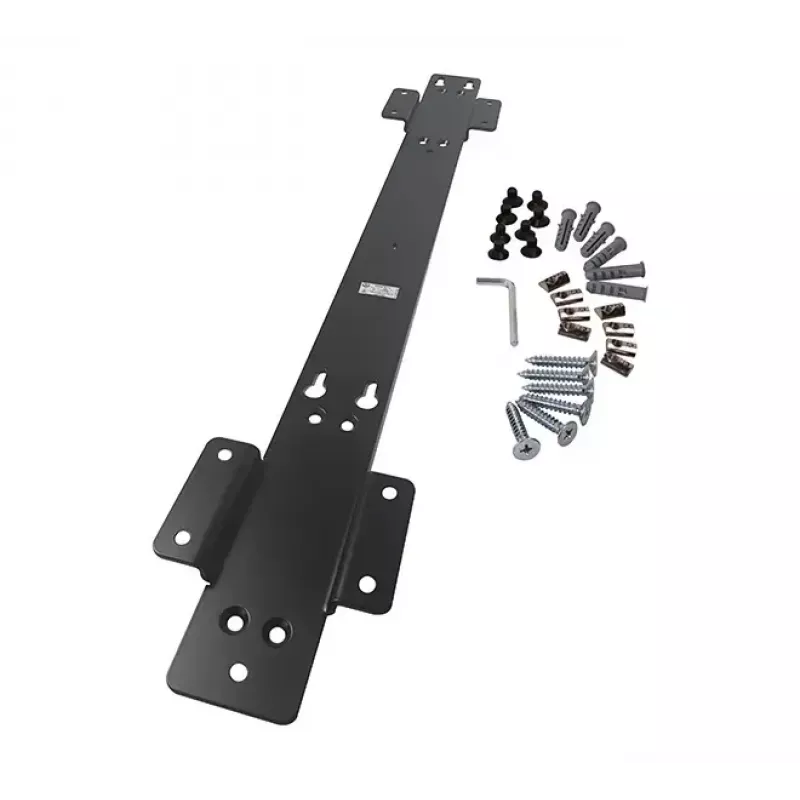

• Befestigungen: Schlüssellochbefestigungen für schnelle Installation; Montagezubehör im Lieferumfang enthalten
• Zertifizierungen: TÜV, cTUVus-Konformität

Verwendung

Positionieren Sie die Doppelschienenhalterung in der gewünschten Montagehöhe und befestigen Sie sie mit den mitgelieferten Befestigungselementen an einer geeigneten Wandfläche oder vertikalen Stützsäule. Hängen Sie die horizontalen BT8390-Schienen mithilfe der Schlüssellochbefestigungen an der Halterung ein und stellen Sie sicher, dass die Schienen vollständig einrasten und waagerecht sind. Sobald die Schienen befestigt sind, bringen Sie die Schnittstellenarme oder die Display-Montagehardware an den Schienen an und montieren Sie die Displays gemäß den Anweisungen des Displayherstellers. Überprüfen Sie vor der Installation der Bildschirme, ob alle Befestigungen fest angezogen und die Konstruktion stabil ist.

Empfehlungen

Verwenden Sie die Halterung nur an Wänden oder Tragkonstruktionen, die das kombinierte Gewicht von Schienen und Displays tragen können; konsultieren Sie bei Unsicherheit die baulichen Richtlinien vor Ort. Befolgen Sie bei Videowandinstallationen die Anweisungen des BT8390- und Displayherstellers zur Ausrichtung und Sicherheit. Überprüfen Sie regelmäßig die Befestigungen und Stützen auf Anzeichen von Lockerung oder Verschleiß, insbesondere in öffentlichen oder stark frequentierten Installationen.
