Werkzeugsatz Gedore R68900300

Der Drehmomentschlüssel Gedore R68900300 ermöglicht kontrolliertes Schraubenanzug von 5 bis 550 N·m mit hoher Wiederholgenauigkeit und Präzision. Das Drehmoment löst bei Erreichen des eingestellten Werts hör- und fühlbar aus. Der Schlüssel unterstützt Anzüge im und gegen den Uhrzeigersinn durch Umschalten des Pilzkopfs oder des durchsteckbaren Vierkants und wird mit einem Prüfzertifikat nach DIN EN ISO 6789 sowie einer Bedienungsanleitung geliefert.

Vorteile

Die einstellbare Drehmomentvorgabe erfolgt durch Drehen des Griffs und wird durch eine Sperre am Griffende gesichert, sodass die Einstellung während der Nutzung stabil bleibt. Der Vierkantantrieb verfügt über einen Ratschenmechanismus für vielseitigen Einsatz. Eine gut ablesbare Skala mit Vergrößerungsglas zeigt N·m-Werte an, und eine zusätzliche 1/10-Skala ermöglicht präzise Feinjustierungen. Die Arbeitsgenauigkeit beträgt ±3 % des eingestellten Drehmoments.

Geeignet für

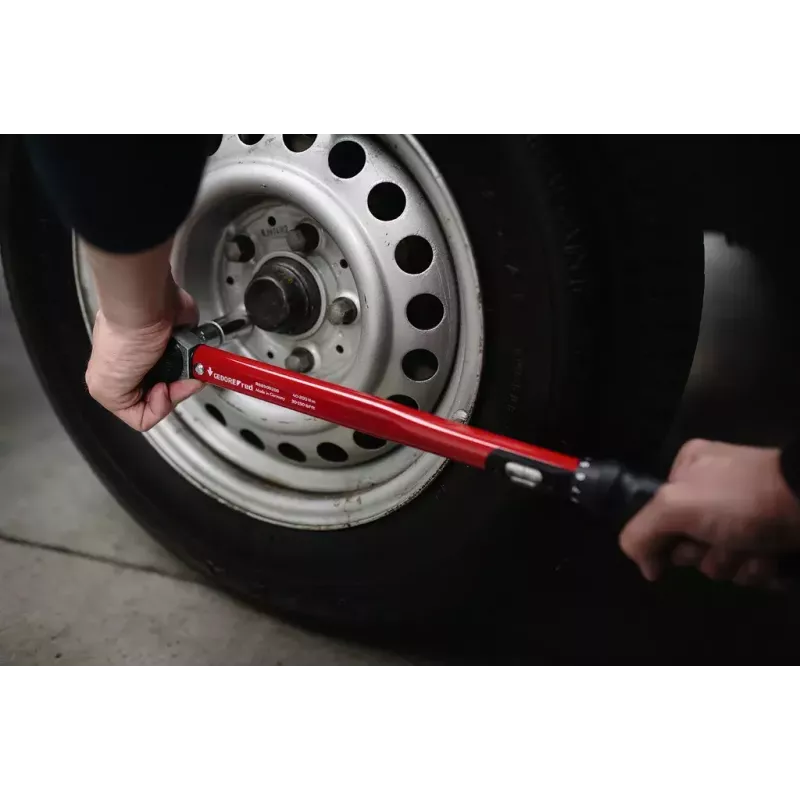

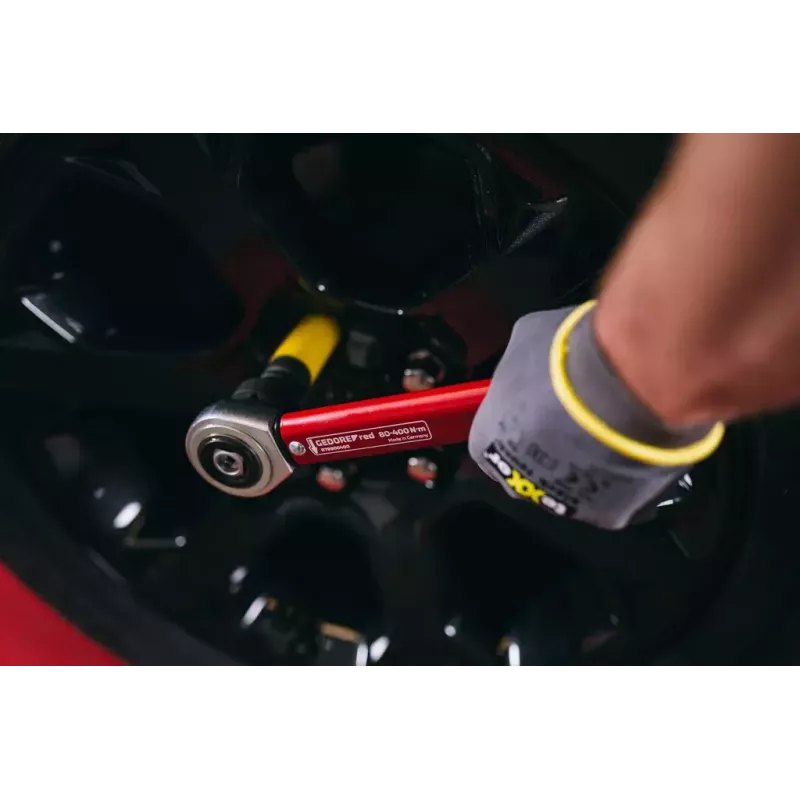

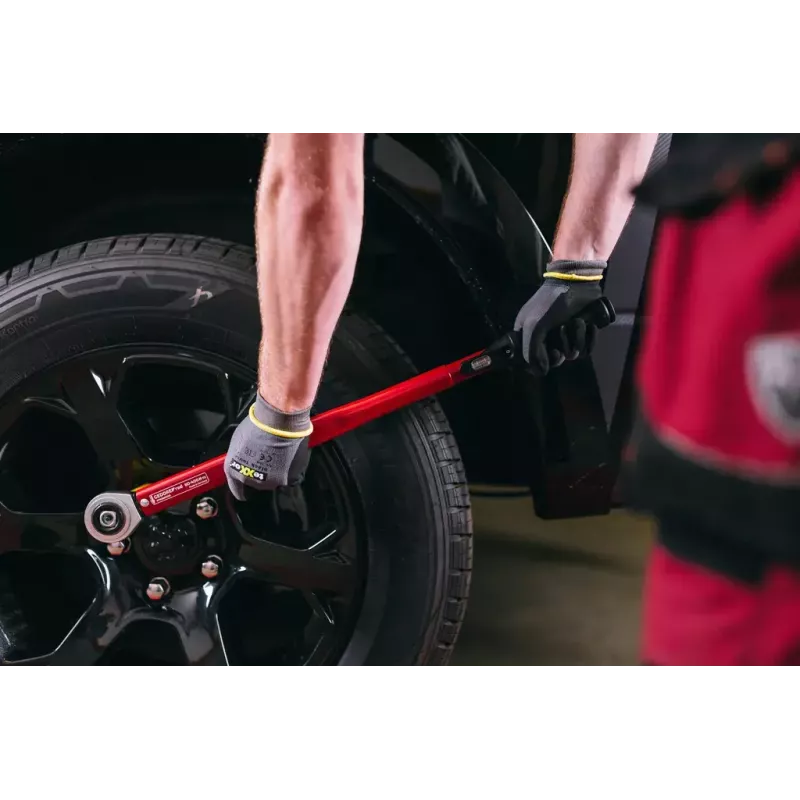

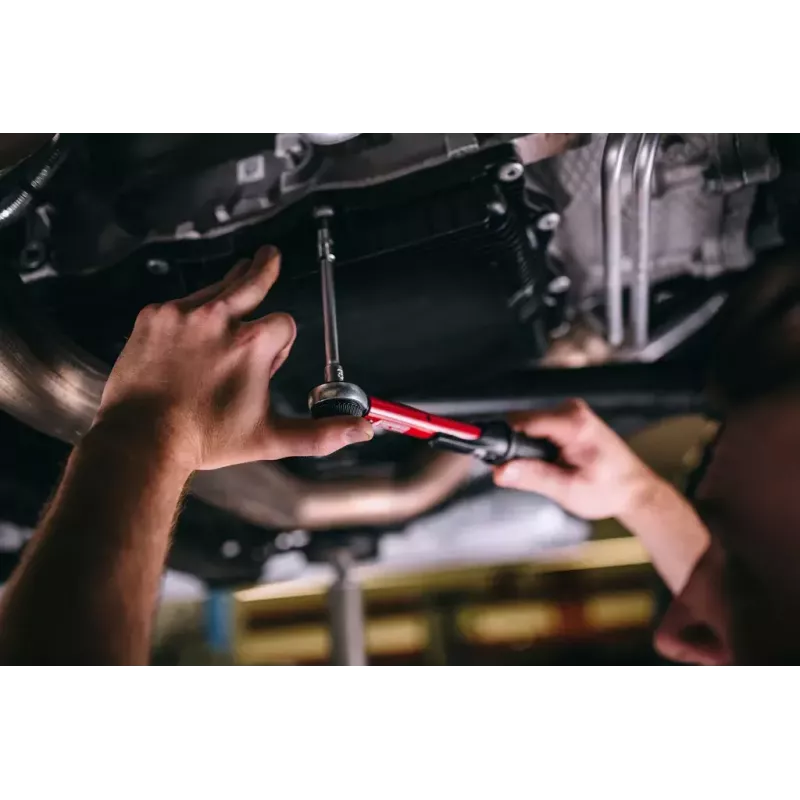

• Kontrolliertes Anziehen von Schrauben und Muttern bei Kfz-Reparaturen
• Montage und Wartung in industriellen Anwendungen
• Präzisionsarbeiten, bei denen ein wiederholbares Drehmoment erforderlich ist
• Anwendungen, die Drehmomenteinstellungen im und gegen den Uhrzeigersinn erfordern

Technische Daten

• Drehmomentbereich: 5–550 N·m
• Antriebsart: Vierkantantrieb mit Ratschenmechanismus
• Genauigkeit: ±3 % des eingestellten Drehmoments
• Skala: N·m mit Vergrößerungsglas und 1/10-Feinskala
• Lieferumfang: Prüfzertifikat (DIN EN ISO 6789) und Bedienungsanleitung

Anwendung

Stellen Sie das gewünschte Drehmoment ein, indem Sie den Griff auf den benötigten N·m-Wert drehen – ablesbar über die Vergrößerungsskala und die feine 1/10-Teilung. Arretieren Sie die Einstellung, indem Sie die Sperre am Griffende einrasten lassen. Setzen Sie die passende Nuss auf den Vierkantantrieb, wählen Sie die Drehrichtung durch Umschalten des Pilzkopfs oder des durchsteckbaren Vierkants und ziehen Sie an, bis das Drehmoment hör- und fühlbar auslöst. Lassen Sie die Kraft sofort nach, sobald der Drehmomentauslöser anspricht, um ein Überdrehen zu vermeiden.

Empfehlungen

Überprüfen Sie vor der ersten Verwendung das Prüfzertifikat und lesen Sie die Bedienungsanleitung. Um die Genauigkeit zu erhalten, lassen Sie den Drehmomentschlüssel regelmäßig gemäß den betrieblichen Anforderungen kalibrieren und lagern Sie ihn entspannt bei der niedrigsten Skaleneinstellung, um den Federmechanismus zu schonen.
