Werkzeugsatz Gedore R68900100 3301216 Hochwertig Langlebig

Drehmomentgesteuertes Schraubenanzug von 5 bis 550 N·m mit wiederholgenauen, präzisionsähnlichen Ergebnissen. Der einstellbare Drehmomentschlüssel verfügt über einen Vierkantantrieb, integrierte Ratschenkopffunktion und eine deutliche, hör- und fühlbare Drehmomentauslösung. Anziehen im und gegen den Uhrzeigersinn ist durch Umschalten des Pilzkopfes oder Verwendung des durchsteckbaren Vierkants möglich. Die Lieferung umfasst einen Drehmomentschlüssel mit Prüfzertifikat nach DIN EN ISO 6789 und eine Betriebsanleitung.

Vorteile

Der Gedore Drehmomentschlüssel R68900100 bietet einen großen Drehmomentbereich (5–550 N·m) und einen Ratschen-Vierkantantrieb für effizientes Arbeiten. Das Drehmoment wird durch Drehen des Griffes eingestellt und mit einer Sperre am Griffende fixiert, während eine gut lesbare Skala mit Vergrößerungsglas und 1/10-Teilung eine präzise Einstellung erlaubt. Die Arbeitsgenauigkeit beträgt ±3 % des eingestellten Drehmoments, und das Werkzeug wird mit einem Prüfzertifikat zur Bestätigung der Kalibrierung geliefert.

Geeignet für

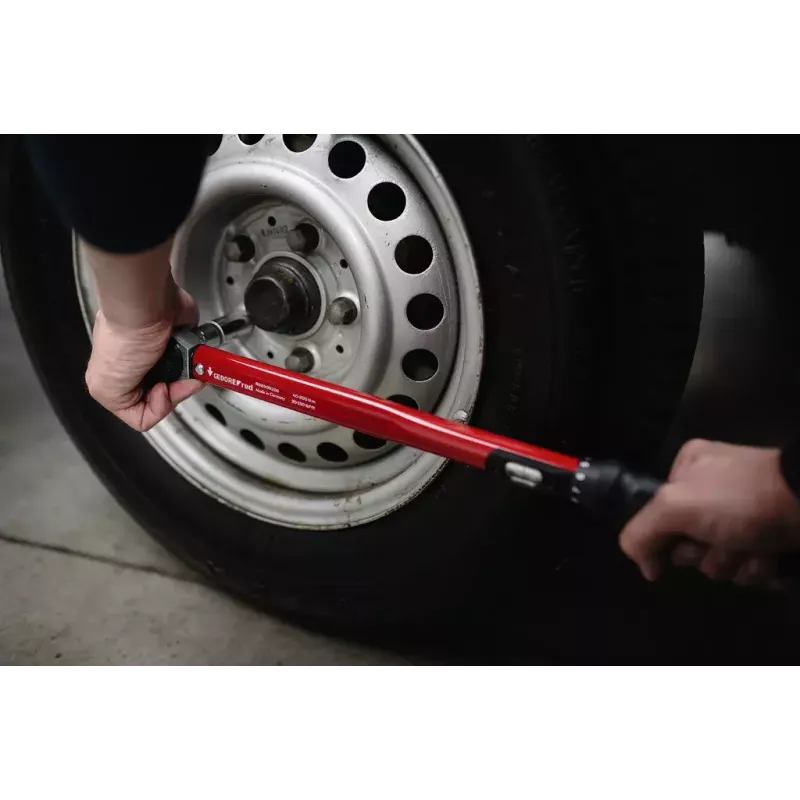

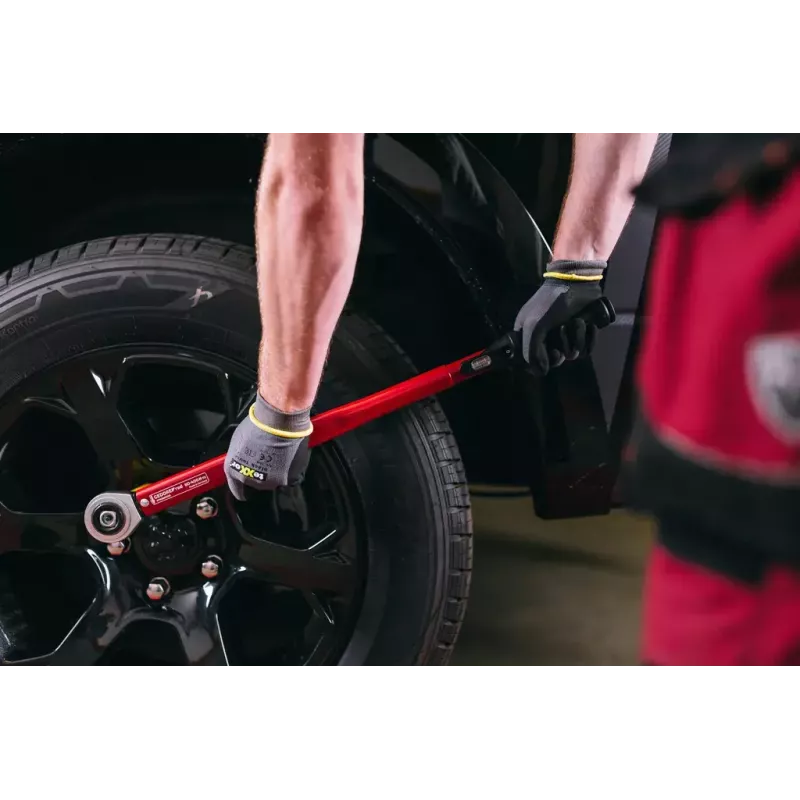

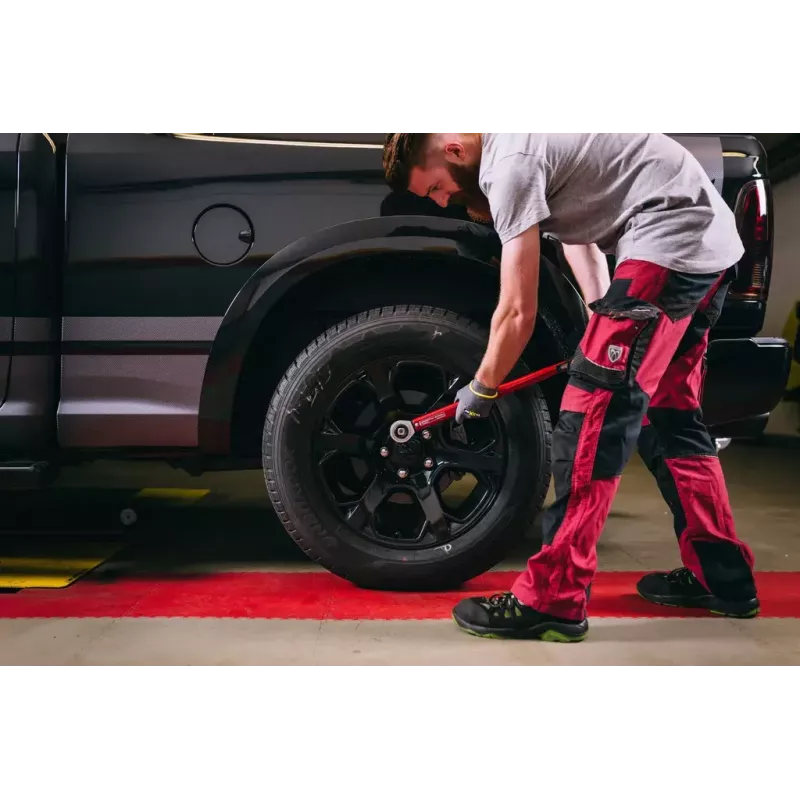

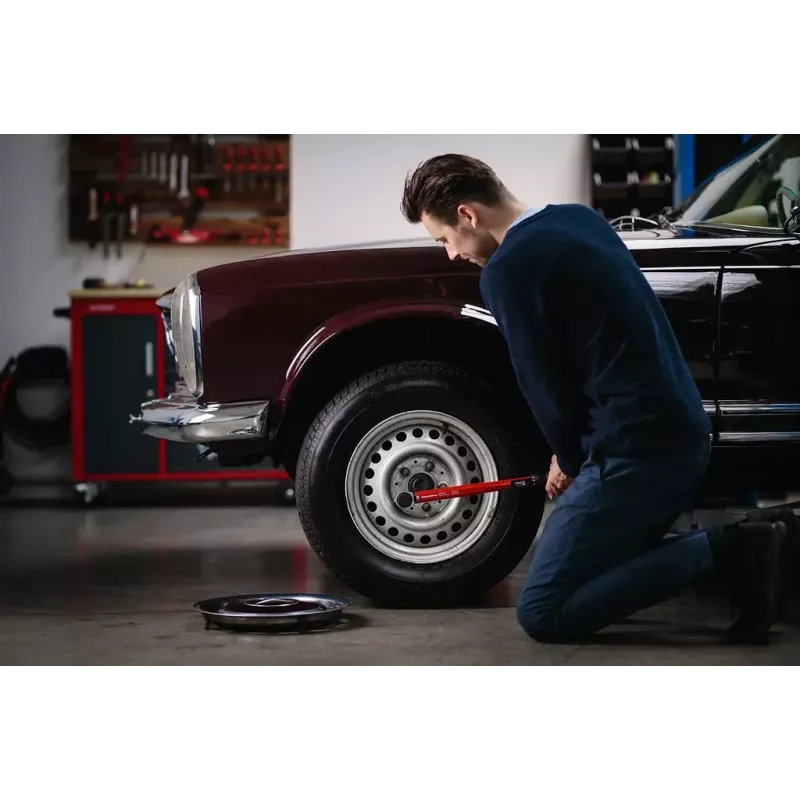

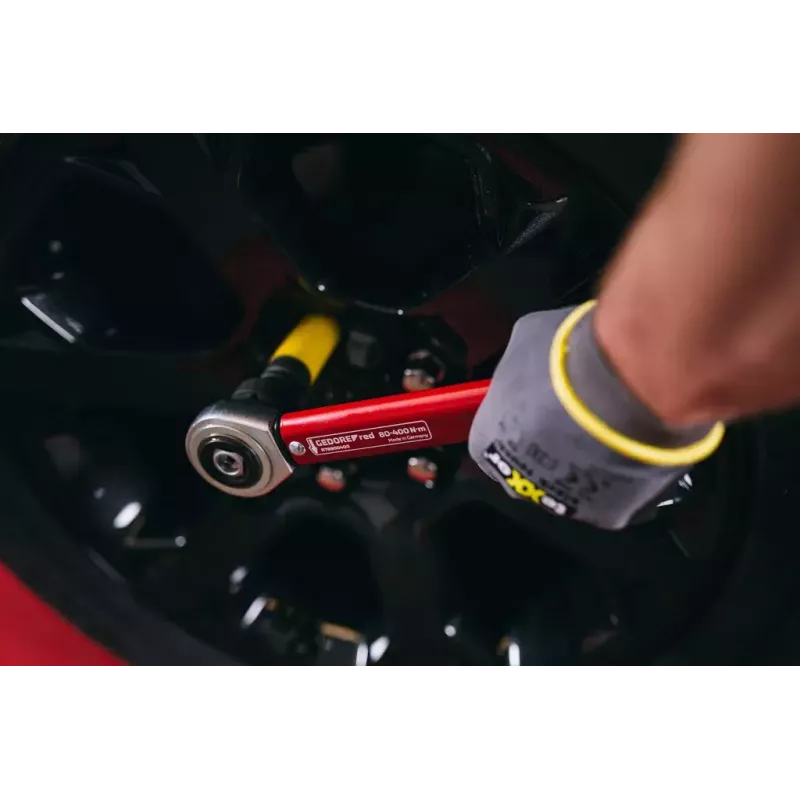

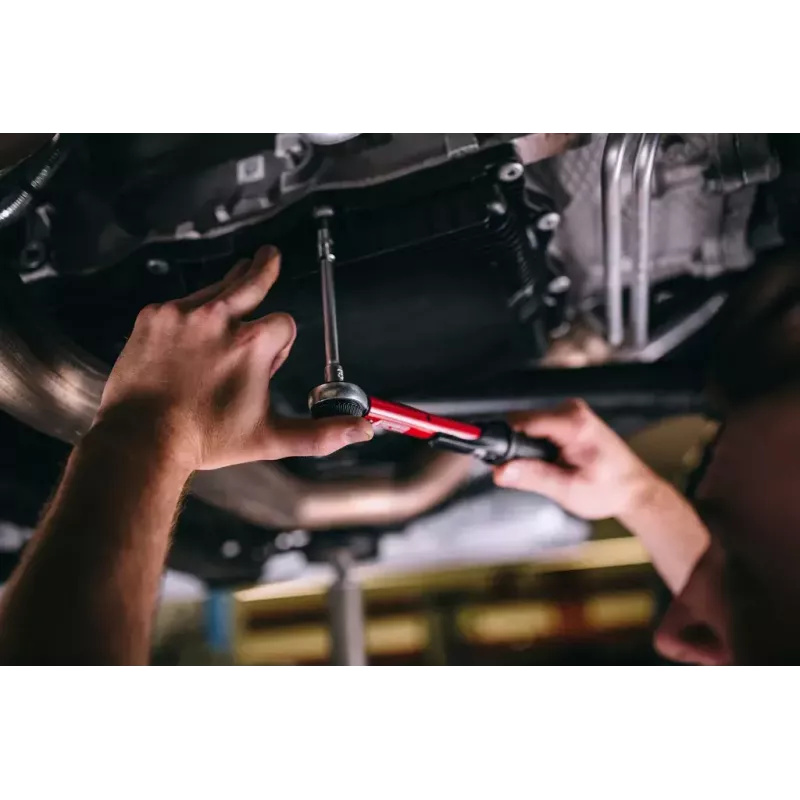

• Automobilmontage und -wartung
• Installation und Wartung von Industriemaschinen
• Reparatur von Schwermaschinen
• Alle Anwendungen, die ein kontrolliertes Drehmoment zwischen 5 und 550 N·m erfordern

Technische Daten

• Marke: Gedore
• Modell / MPN: 3301216
• EAN: 4060833012164
• Drehmomentbereich: 5–550 N·m
• Antriebsart: Vierkantantrieb mit integriertem Ratschenmechanismus
• Einstellung: Griffdrehung mit Sperre am Griffende
• Skala: Gut lesbar mit Vergrößerungsglas und 1/10-Teilung
• Arbeitsgenauigkeit: ±3 % des eingestellten Drehmoments
• Normen: Mit Prüfzertifikat nach DIN EN ISO 6789 geliefert

Anwendung

Stellen Sie das gewünschte Drehmoment ein, indem Sie den Griff drehen, bis die Skala den erforderlichen N·m-Wert anzeigt, und verwenden Sie das Vergrößerungsglas und die 1/10-Skala zur Feineinstellung. Fixieren Sie den eingestellten Wert durch Einrasten der Sperre am Griffende. Montieren Sie die passende Stecknuss auf den Vierkantantrieb. Üben Sie Kraft in die gewünschte Richtung aus; der Drehmomentschlüssel löst hörbar und fühlbar aus, wenn das voreingestellte Drehmoment erreicht ist. Um die Anzugsrichtung zwischen Uhrzeigersinn und Gegenuhrzeigersinn zu wechseln, ändern Sie die Position des Pilzkopfes oder verwenden Sie den durchsteckbaren Vierkant entsprechend. Befolgen Sie die dem Werkzeug beiliegende Betriebsanleitung und das Prüfzertifikat für Kalibrierdetails.

Empfehlungen

Bewahren Sie den Drehmomentschlüssel sauber und trocken auf, verwenden Sie ihn nicht als Brechstange und kalibrieren Sie ihn regelmäßig nach DIN EN ISO 6789 oder nach starker Beanspruchung, um die ±3 % Arbeitsgenauigkeit zu erhalten.
