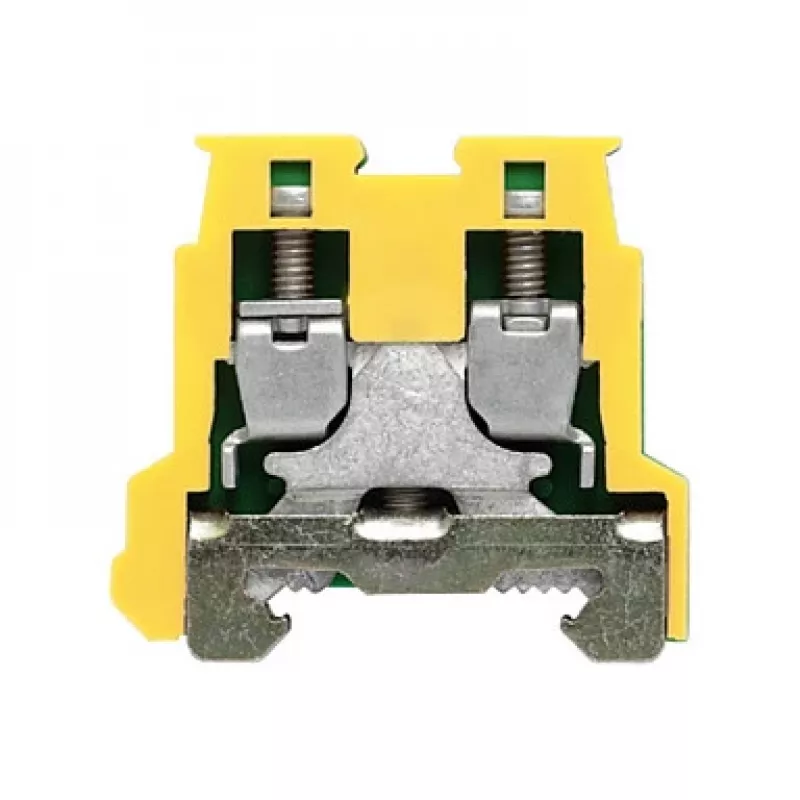

Weidmüller Schutzleiter-Reihenklemme AKE 2.5, grün/gelb, 2,5 mm², Schraubanschluss

Die Weidmüller AKE 2.5 Schutzleiter-Reihenklemme (PE) ist eine hochwertige Komponente für zuverlässige Erdungs- und Schutzleiterverbindungen in industriellen Elektroinstallationen. Mit einem Nennquerschnitt von 2,5 mm² und Schraubanschlusstechnik gewährleistet sie einen sicheren und dauerhaften Leiterabschluss. Die grün/gelbe Farbcodierung kennzeichnet sie eindeutig als Schutzleiterklemme und erhöht so die Sicherheit und Normkonformität.

Vorteile

Diese Reihenklemme bietet eine robuste Konstruktion mit Isolierstoff Wemid (PA 66), der eine hervorragende thermische und mechanische Beständigkeit bietet. Sie unterstützt einen weiten Betriebstemperaturbereich von -50 °C bis +120 °C und eignet sich daher für anspruchsvolle Umgebungen. Der Schraubanschluss ermöglicht eine einfache und zuverlässige Verdrahtung mit einem Anzugsdrehmomentbereich von 0,4 - 0,8 Nm. Das kompakte Design spart Platz auf der Tragschiene TS 35, und die zwei Anschlüsse ermöglichen eine einfache Durchschleifung oder den Anschluss mehrerer Leiter.

Geeignet für

• Industrielle Schaltschränke und Schaltanlagen
• Gebäudeautomationssysteme
• Stromverteilung und Erdungsanwendungen
• Maschinen- und Anlagenbau

Technische Daten

• Reihenklemmentyp: Schutzleiter (PE)
• Anschlusstechnik: Schraubanschluss
• Nennquerschnitt: 2,5 mm²
• Leiterquerschnitt starr: 0,5 - 4 mm² (AWG 20 - 12)
• Leiterquerschnitt flexibel: 0,5 - 2,5 mm² (AWG 20 - 14)
• Befestigungsart: Tragschiene TS 35
• Farbe: Grün/Gelb
• Anzahl der Anschlüsse: 2
• Isolierstoff: Wemid (PA 66)
• Betriebstemperatur: -50 °C bis +120 °C
• Abisolierlänge: 10 mm
• Schraubendrehergröße: 0,6 x 3,5 mm
• Anzugsdrehmoment: 0,4 - 0,8 Nm
• Bemessungsstoßspannung (Uimp): 6 kV
• Verschmutzungsgrad: 3
• Zulassungen: cULus, VDE, EAC, KEMA-KEUR
• Anzahl der Potentiale: 1 (Erde)
• Höhe auf TS 35x7,5 Tragschiene: 47 mm

Empfehlungen

Für optimale Leistung verwenden Sie einen geeigneten Schraubendreher (0,6 x 3,5 mm) und achten Sie auf das richtige Anzugsdrehmoment. Diese Reihenklemme ist ideal für den Aufbau einer zuverlässigen Erdverbindung in Ihrem elektrischen System. Beachten Sie stets die örtlichen elektrischen Vorschriften und Normen.
