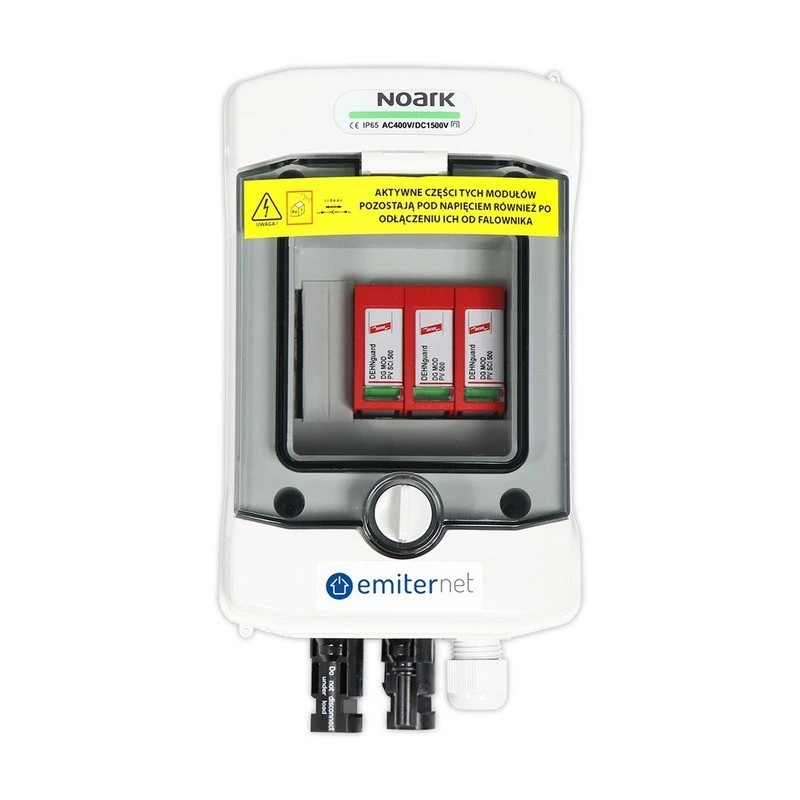

EMITER Schaltanlage DC hermetisch IP65 EMITTER mit DC-Überspannungsableiter Dehn 1000V Typ 2, 1x PV-String, 1x MPPT

Photovoltaik-DC-String-Schutzgehäuse mit integriertem Überspannungsschutz und Trennung, ausgelegt für einsträngige PV-Anlagen bis 1000 V DC. Der EMITER EM-1_DC kombiniert einen 2-poligen DC-Lasttrennschalter und einen Überspannungsableiter Typ 2 in einem UV-stabilisierten Polycarbonat-Gehäuse mit Schutzart IP65 und gewährleistet so einen zuverlässigen Betrieb in rauen Außenumgebungen.

Vorteile

Vollständiger DC-seitiger Schutz in einem kompakten Gerät reduziert Installationszeit und Komponentenanzahl. Das hermetische IP65-Gehäuse schützt die internen Komponenten vor Staub, Feuchtigkeit und UV-Strahlung und verlängert so die Lebensdauer. Der integrierte Dehn-Überspannungsableiter Typ 2 schützt Wechselrichter und PV-Module vor transienten Überspannungen, während der 2-polige Trennschalter eine sichere Trennung für Wartungsarbeiten ermöglicht.

Geeignet für

• Private und gewerbliche PV-Anlagen mit einem String pro MPPT
• Dach- und Freiflächenanlagen, die einen für den Außenbereich geeigneten Schutz benötigen
• Installationen in Regionen mit häufiger Blitzaktivität
• Nachrüstprojekte, die eine kombinierte Trennung und Überspannungsschutz benötigen

Technische Daten

• Max. PV-Systemspannung: 1000 V DC
• Anzahl der PV-Strings: 1; Anzahl der MPPTs: 1
• Integrierter 2-poliger DC-Lasttrennschalter, bemessen für 25 A
• Integrierter Überspannungsableiter Typ 2 (EN 50539-11), In 20 kA, Imax 40 kA pro Pol
• Schutzart: IP65; Gehäuse: UV-stabilisiertes Polycarbonat
• Anschluss: MC4-Steckverbinder (Eingang/Ausgang)
• Betriebstemperatur: -25 °C bis +70 °C
• Montage: Wandmontage; Normen: EN 50539-11, IEC 61439-2

Empfehlungen

Für eine optimale Leistung installieren Sie das Gerät in der Nähe der PV-Anlage, um ungeschützte DC-Kabellängen zu minimieren. Stellen Sie sicher, dass der Kurzschlussstrom des PV-Strings 25 A nicht überschreitet. Verwenden Sie geeignete MC4-kompatible Steckverbinder und achten Sie auf das richtige Anzugsdrehmoment an den Anschlüssen. Eine regelmäßige Überprüfung der Statusanzeige des Überspannungsableiters wird empfohlen.
