Water block EK Water Blocks Acetal Nickel Schwarz 41mm

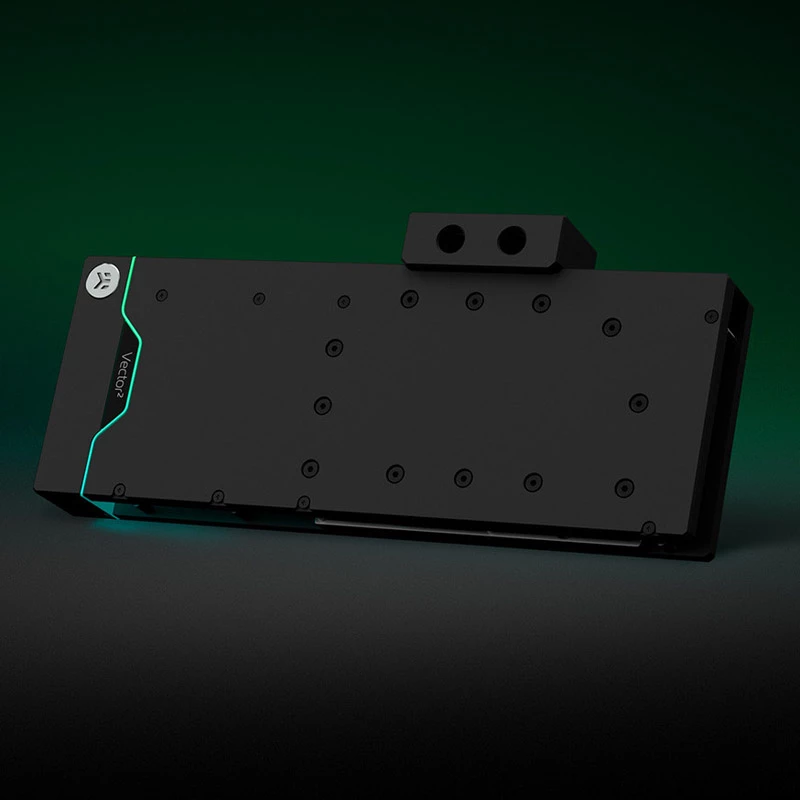

Die EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate integriert einen eigenen Anschluss, der den Standardanschluss des Vector²-Wasserblocks ersetzt und den Wasserblock mit der Vector Active Backplate zu einer geschlossenen Einheit verbindet. Durch die Zusammenführung beider Seiten zu einer Baugruppe benötigt die Einheit nur einen Einlass und einen Auslass, wodurch Schläuche und optische Unordnung reduziert werden, während die GPU für eine verbesserte Kühlleistung zwischen zwei Wasserblöcken platziert wird. Die EK-Quantum Vector²-Serie umfasst Design- und Konstruktionsmerkmale, die mit dem iF Design Award 2022 ausgezeichnet wurden.

Vorteile

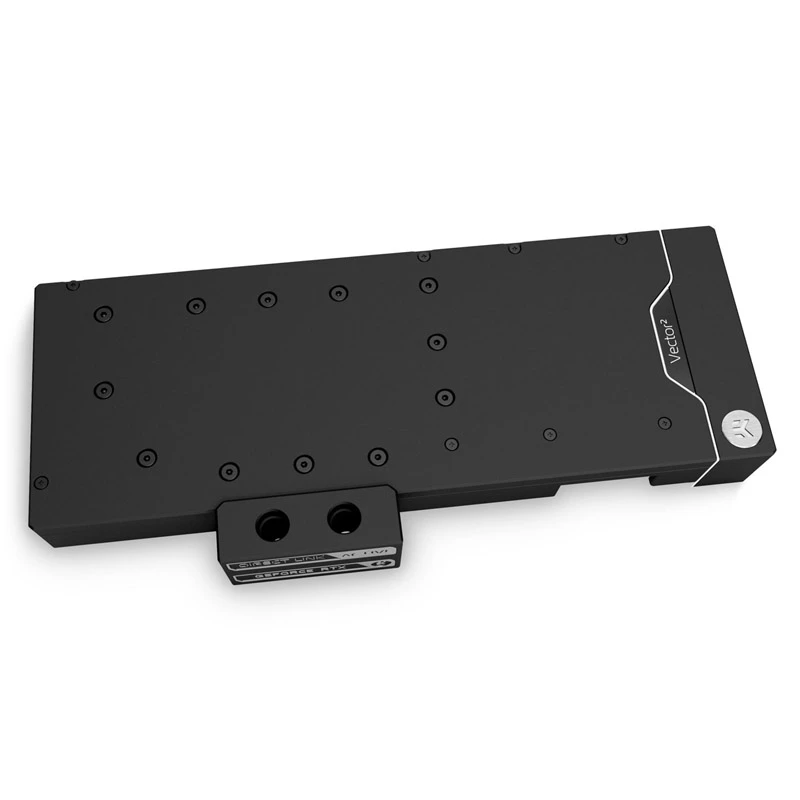

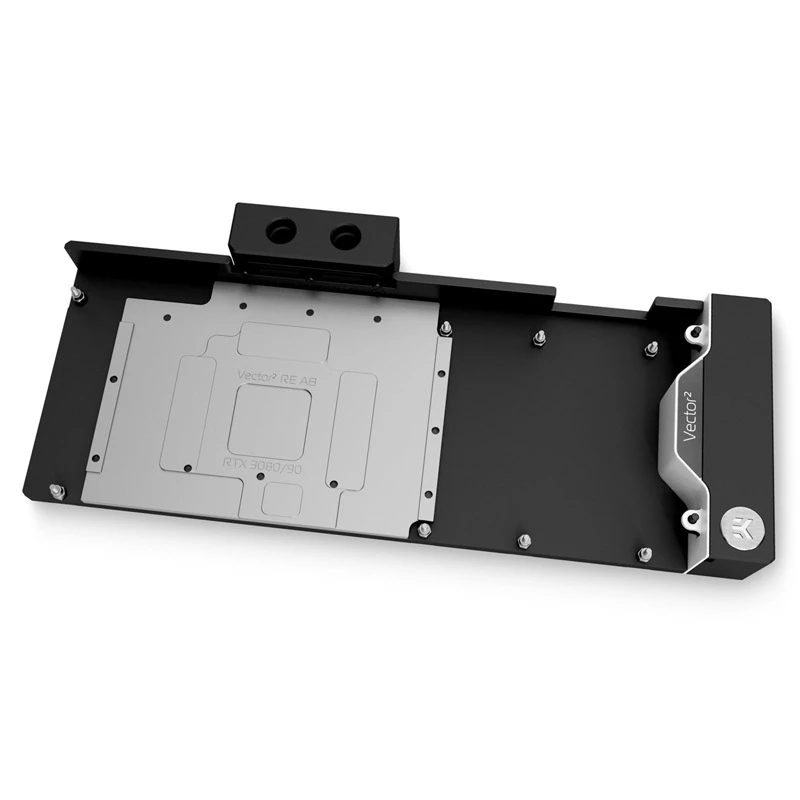

Die Active Backplate verfügt über eine Direct-Link-Durchflusslösung mit herkömmlichem 4-Port-Anschlusslayout, das sowohl serielle als auch parallele Verbindungen von angrenzenden oder gegenüberliegenden Seiten unterstützt. Ein bearbeiteter Messingeinsatz im Acetal-Anschluss verbindet den Wasserblock diagonal mit der Active Backplate und vereinfacht so die Integration mit Verteilern oder vertikalen GPU-Halterungen. Die Anschlussschrauben sind unter magnetischen Abdeckungen verborgen, um ein sauberes Erscheinungsbild zu erhalten und ein gedrehtes Branding zu ermöglichen, wenn die GPU invertiert eingebaut wird. Die Grundplatte ist CNC-gefräst aus vernickeltem Elektrolytkupfer, die Oberseite aus robustem schwarzem Acetal, mit einer schwarz eloxierten Aluminium-Seitenabdeckung zur vollständigen Umhüllung der Platine.

Geeignet für

• Hochleistungs-GPU-Kühlung in kundenspezifischen wassergekühlten PC-Builds
• Systeme mit EK Vector²-Wasserblöcken für beidseitige Kühlung
• Setups mit Verteilern oder vertikalen GPU-Halterungen, die ein kompaktes Anschlusslayout erfordern

Technische Daten

• Produkt: EK-Quantum Vector² XC3 RTX 3080/90 Active Backplate
• Kompatibilität: NVIDIA RTX 3080 / RTX 3090 Serie (Vector² XC3-Variante)
• Materialien: Vernickelte Elektrolytkupfer-Grundplatte, schwarzes Acetal-Oberteil, bearbeiteter Messingeinsatz, schwarz eloxierte Aluminium-Seitenabdeckung
• Anschluss: 4-Port-Direct-Link-Anschluss, der serielle und parallele Kreislaufkonfigurationen unterstützt
• Designmerkmale: Verdeckte magnetische Anschlussabdeckungen, CNC-gefräste Konstruktion

Verwendung

Ersetzen Sie den Standardanschluss eines kompatiblen EK Vector²-Wasserblocks durch den mitgelieferten Anschluss, um Wasserblock und Active Backplate zu einer Einheit zu verbinden. Montieren Sie die kombinierte Baugruppe gemäß EKs Montageanweisungen auf der GPU, schließen Sie Einlass und Auslass über den 4-Port-Anschluss je nach Bedarf in serieller oder paralleler Konfiguration an Ihren Kreislauf an und befestigen Sie die Magnetabdeckungen über den Anschlussschrauben. Stellen Sie sicher, dass Anschlüsse und Schläuche ordnungsgemäß festgezogen sind und der Kreislauf vor Inbetriebnahme des Systems einer Druckprüfung unterzogen wurde.

Empfehlungen

Verwenden Sie korrosionsgeschützte Kühlflüssigkeit, die mit vernickeltem Kupfer und Acetalkomponenten kompatibel ist, befolgen Sie die offizielle Installationsanleitung von EK für Montage und Schlauchführung und überprüfen Sie die Kompatibilität mit Ihrem GPU-Modell (Vector² XC3-Variante für RTX 3080/3090). Überprüfen Sie regelmäßig Anschlüsse und Kühlflüssigkeitszustand, um eine optimale Kühlleistung zu erhalten.
