Water block EK Water Blocks Acrylic Copper Schwarz Nickel Transparent

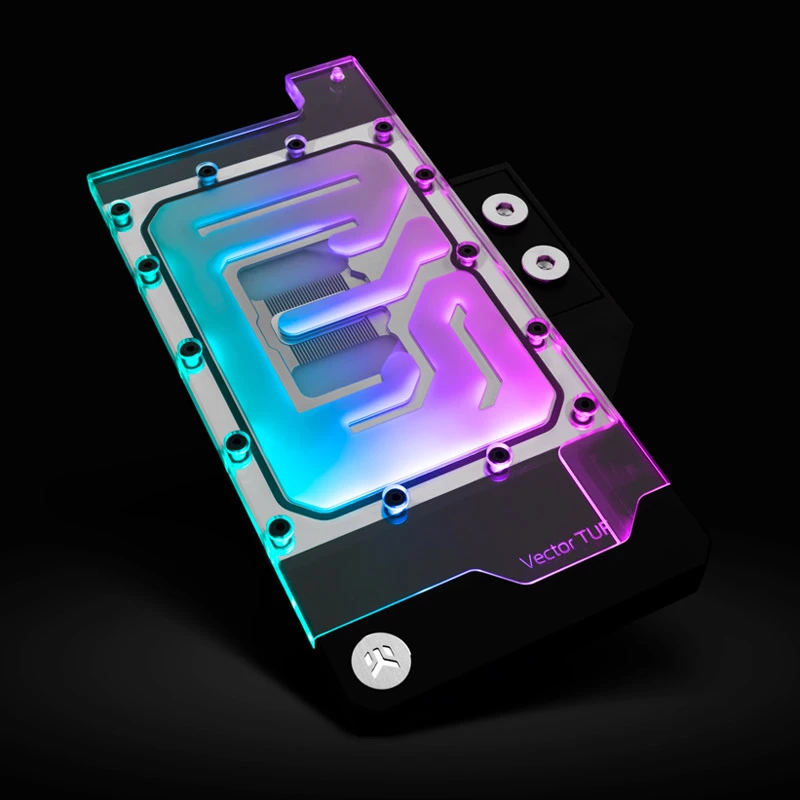

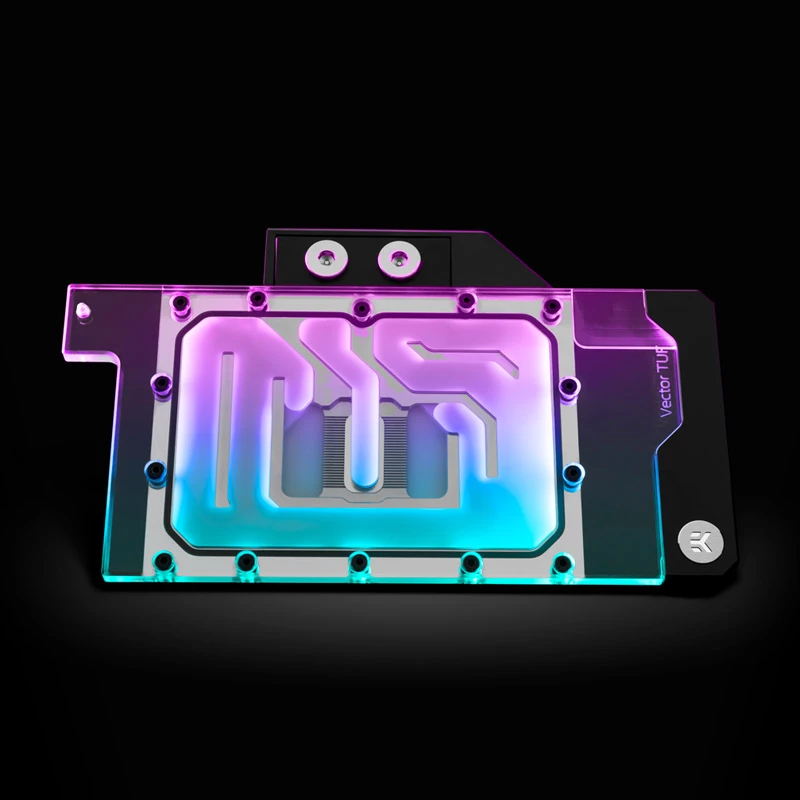

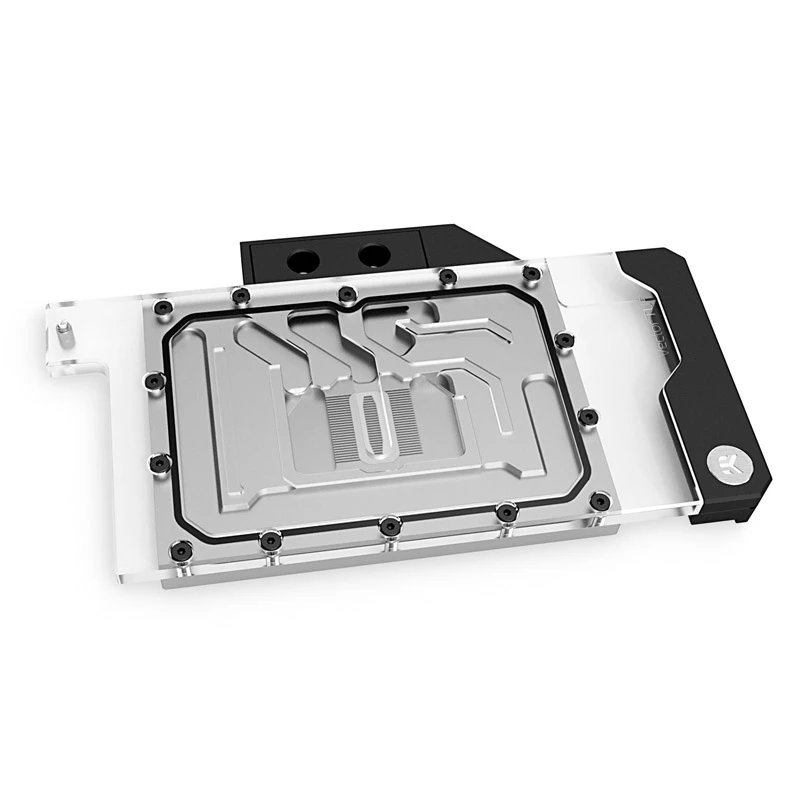

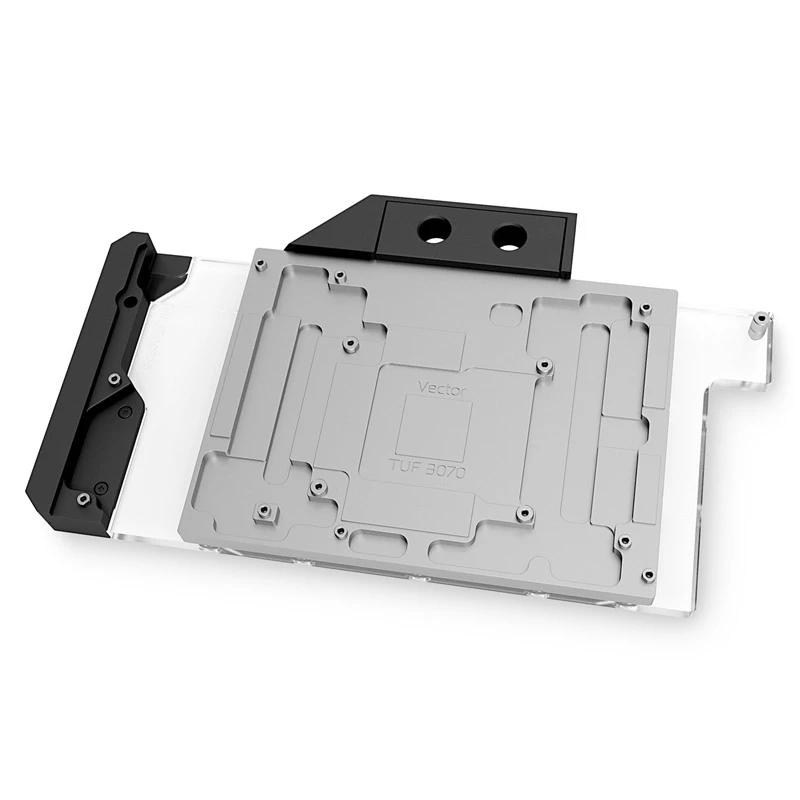

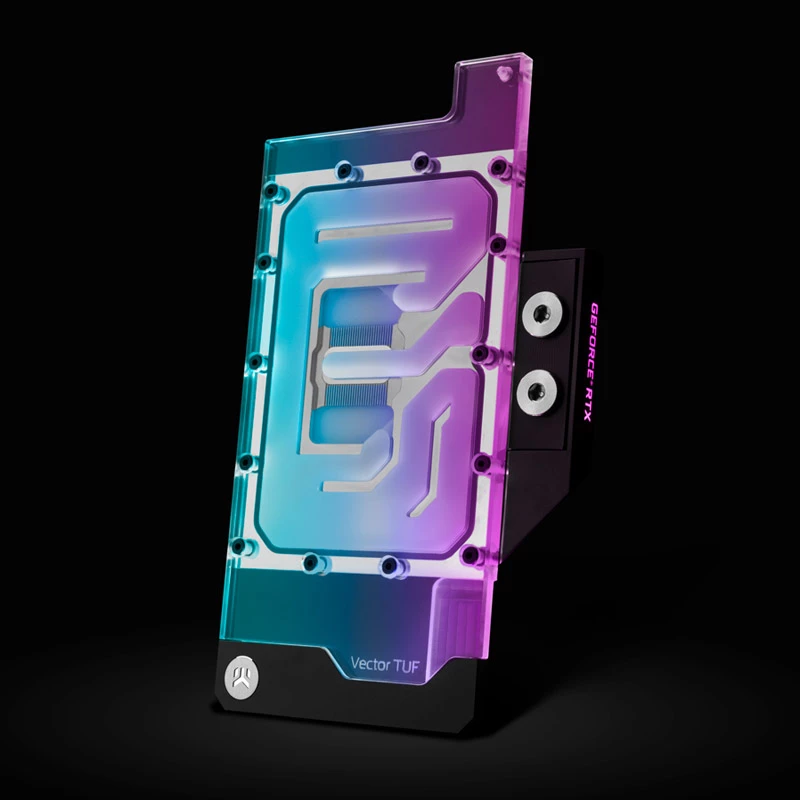

Dies ist der EK® Quantum Vector GPU-Wasserblock der zweiten Generation, gefertigt für ASUS® TUF GeForce RTX 3070 Grafikkarten auf Basis der NVIDIA® Ampere™-Architektur. Der Block ist CNC-gefräst aus vernickeltem Elektrolytkupfer als Bodenplatte und glasartigem gegossenem Acryl als Deckel und ermöglicht eine direkte Flüssigkeitskühlung von GPU-Kern, VRAM und VRM-Spannungsstufen. Vormontierte Messing-Abstandsbolzen, EPDM-O-Ringe und das mitgelieferte Montagezubehör sorgen für eine sichere Installation, während die Konstruktionsabmessungen und Materialien eine effiziente Wärmeübertragung und langfristige Zuverlässigkeit unterstützen.

Vorteile

Der EK-Quantum Vector TUF 3070 D-RGB Wasserblock verwendet eine Open Split-Flow-Kühltechnik mit optimierter Strahlplatte und Lamellengeometrie, um hydrodynamische Instabilitäten und Wirbelbildung zu reduzieren und eine gleichmäßige Kühlmittelverteilung mit geringem Durchflusswiderstand zu gewährleisten. Der Anschluss kann direkt an der Kupferkühlplatte befestigt werden, was die Steifigkeit erhöht und das Beschädigungsrisiko verringert. Integrierte D-RGB-Beleuchtung mit acht einzeln adressierbaren LEDs unterstützt die gängigen Motherboard-RGB-Synchronisationsstandards.

Geeignet für

• ASUS TUF Gaming GeForce RTX 3070 Grafikkarten
• Individuell flüssigkeitsgekühlte Gaming-PCs und Workstations
• Systeme, die geringen Pumpenwiderstand und effiziente GPU-Kühlung erfordern

Technische Daten

• Kompatibilität: ASUS TUF RTX 3070 Serie
• Materialien: Bodenplatte aus vernickeltem Elektrolytkupfer, Deckel aus gegossenem Acryl
• Kühlkonzept: Open Split-Flow GPU-Wasserblock
• Beleuchtung: 8 einzeln adressierbare D-RGB-LEDs, 3-poliger D-RGB-Anschluss (+5V)
• Abdichtung: EPDM-O-Ringe
• Mitgeliefertes Zubehör: Montagemechanismus mit einschraubbaren Messing-Abstandsbolzen, Montageschrauben/-muttern/-unterlegscheiben, 2x G1/4" vernickelte Messing-Stopfen, EK-Loop Multi-Inbusschlüssel (6/8/9 mm), Wärmeleitpads, EK-TIM Ectotherm (1 g)

Anwendung

Vor Beginn der Installation die Stromversorgung trennen und die Grafikkarte aus dem System entfernen. Entfernen Sie den werksseitigen Kühler gemäß den Anweisungen des Kartenherstellers, reinigen Sie die GPU-Die- und VRAM-Kontaktflächen und tragen Sie die mitgelieferte Wärmeleitpaste und -pads wie angegeben auf. Richten Sie den Wasserblock an den PCB-Montagepunkten aus, befestigen Sie ihn mit den mitgelieferten einschraubbaren Messing-Abstandsbolzen und dem Montagezubehör und stellen Sie sicher, dass alle Anschlüsse ordnungsgemäß abgedichtet sind. Verbinden Sie das D-RGB-Kabel, wobei der Pfeil mit der +5V-Markierung auf dem Header ausgerichtet sein muss. Bauen Sie die Grafikkarte wieder in das System ein und führen Sie vor dem Einschalten einen Dichtheitstest des Kreislaufs durch.

Empfehlungen

Verwenden Sie eine kompatible Halte-Backplate zur verbesserten passiven Kühlung der Rückseite von GPU-Kern, VRAM und VRM und überprüfen Sie Pumpendurchfluss und Kühlmittelkompatibilität. Führen Sie nach der Installation einen vollständigen Dichtheitstest des individuellen Kreislaufs durch und befolgen Sie die Anweisungen des Motherboard-Herstellers zur D-RGB-Synchronisation.
