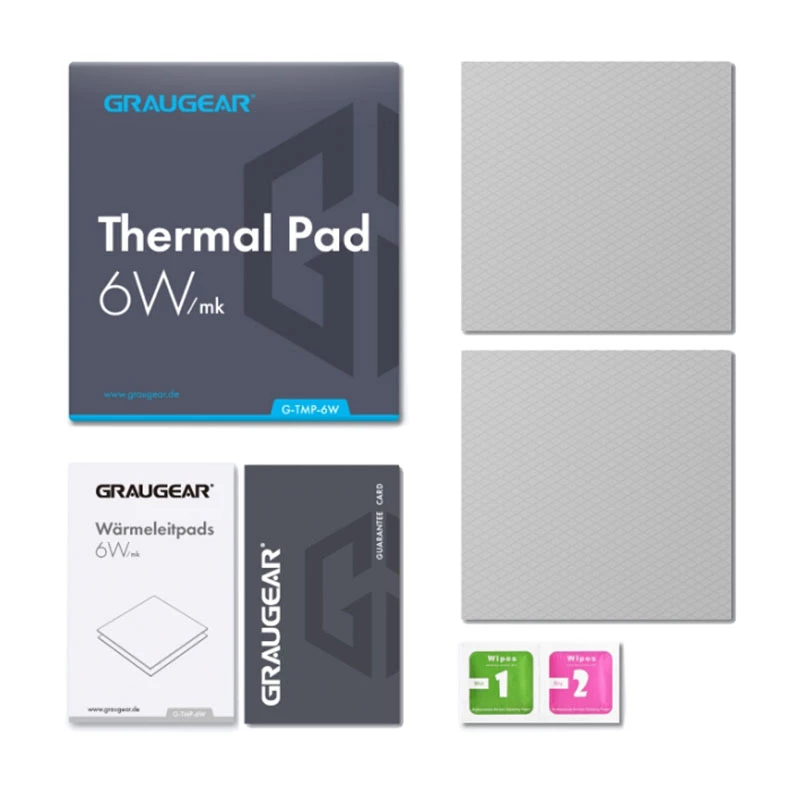

Wärmeleitpad GrauGear G-TMP-6W 100×100×1 mm, Wärmeleitfähigkeit 6 W/m·K

Das GrauGear G-TMP-6W Wärmeleitpad ist ein 100×100×1 mm großes Schnittstellenmaterial mit einer Wärmeleitfähigkeit von 6 W/m·K und einem spezifischen Gewicht von 3,2 g/cm³. Es dient dazu, mikroskopische und makroskopische Lücken zwischen wärmeerzeugenden Komponenten und Kühlkörpern zu füllen und so den Wärmetransfer in Kühlanordnungen für CPUs, GPUs, Leistungsmodule und andere elektronische Geräte zu verbessern. Die einheitliche Dicke von 1 mm bietet gleichmäßigen Kontaktdruck und vorhersagbare thermische Leistung in Anwendungen, bei denen ein komprimierbarer, elektrisch nicht leitender Spaltfüller erforderlich ist.

Vorteile

Das Pad bietet dank seiner Wärmeleitfähigkeit von 6 W/m·K und der Folienform ein ausgewogenes Verhältnis zwischen thermischer Leistung und einfacher Anwendung. Die Größe von 100×100 mm deckt mittlere bis große Kontaktflächen ab, ohne dass mehrere Stücke zugeschnitten werden müssen, und die Dicke von 1 mm gleicht unebene Oberflächen aus, während eine stabile mechanische Kompression erhalten bleibt. Mit einem spezifischen Gewicht von 3,2 g/cm³ bietet das Material eine ausreichende Anpassungsfähigkeit an unregelmäßige Oberflächen und ein konsistentes thermisches Schnittstellenverhalten bei wiederholten Einbauten.

Geeignet für

• Wärmeschnittstelle zwischen CPUs oder GPUs und Kühlkörpern
• Kühlung von Leistungsmodulen, MOSFETs und Spannungsreglern
• Spaltfüllung in kompakten Elektronik- und Industriesteuerungen
• Wärmemanagement in Servern und Workstations, bei denen eine gleichbleibende Paddicke erforderlich ist

Technische Daten

• Abmessungen: 100 × 100 × 1 mm
• Wärmeleitfähigkeit: 6 W/m·K
• Spezifisches Gewicht: 3,2 g/cm³
• Form: komprimierbares Pad / Folie
• Elektrisches Verhalten: elektrisch nicht leitend (Spaltfüller)

Anwendung

Reinigen Sie beide Kontaktflächen vor der Anwendung von Staub, Fett und alten Wärmeleitmitteln. Messen Sie das Wärmeleitpad aus und schneiden Sie es gegebenenfalls mit einem scharfen Messer oder einer Schere auf die benötigte Größe zu, wobei Sie auf gerade Kanten für vollen Kontakt achten. Entfernen Sie alle Schutzfolien und platzieren Sie das Pad zwischen der Komponente und dem Kühlkörper, richten Sie es sorgfältig aus und üben Sie einen gleichmäßigen Anpressdruck gemäß den Anweisungen des Geräteherstellers aus. Vermeiden Sie übermäßige Scherkräfte während der Montage, um ein Reißen zu verhindern; bauen Sie das Gerät wieder zusammen und ziehen Sie die Befestigungsschrauben gleichmäßig an, um einen gleichmäßigen Kontakt zu gewährleisten.

Empfehlungen

Verwenden Sie das Pad dort, wo eine zuverlässige, nicht flüssige Wärmeschnittstelle bevorzugt wird und wo eine Dicke von 1 mm den erforderlichen Spalt erfüllt. Ersetzen Sie das Pad, wenn es sichtbare Kompressionsschäden zeigt oder nach wiederholten Demontagezyklen. Lagern Sie unbenutzte Folien flach in einer sauberen, trockenen Umgebung, geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen, um die Materialeigenschaften zu erhalten.
