Wärmebildkameramodul Guide Sensmart M2SA 256x192 Pixel -20 bis 150 °C

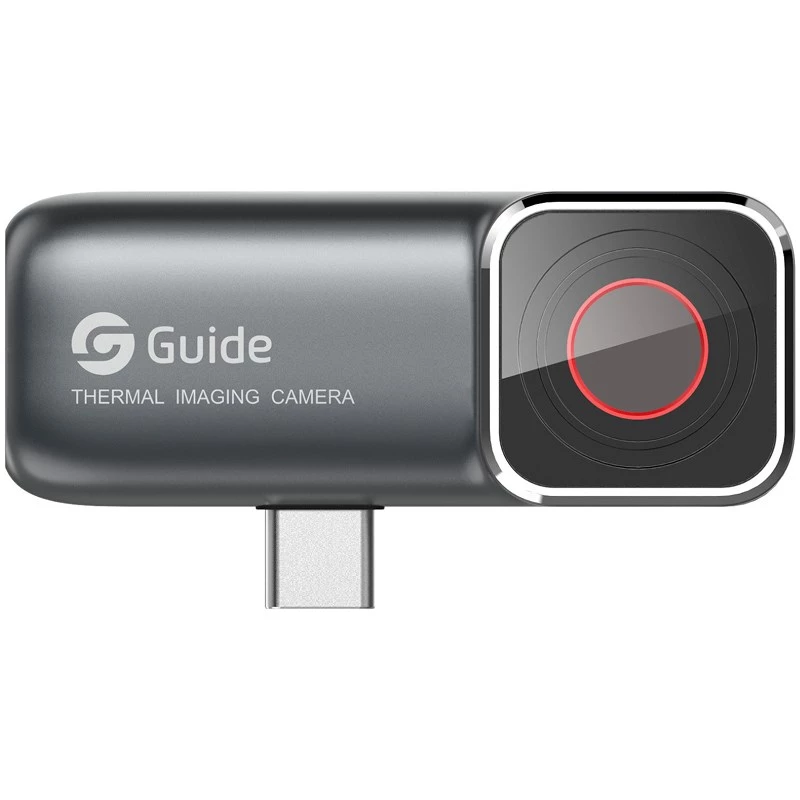

Das Guide Sensmart M2SA ist ein kompaktes Wärmebildkameramodul, das über USB‑C mit einem Smartphone verbunden wird und eine Wärmeauflösung von 256×192 mit Autofokus und einer Bildrate von 25 Hz liefert. Mit seinem Metallgehäuse und der Graphit-Beschichtung arbeitet das M2SA in einem Temperaturbereich von -20 °C bis 150 °C mit einer Messgenauigkeit von ±2 °C (oder ±2%) und bietet eine Nachtsichtfähigkeit von bis zu 100 m. Batteriefrei und leicht (0,04 kg) ist es für tragbare Inspektionen und Diagnosen konzipiert, bei denen Ihr Telefon als Anzeige dient.

Vorteile

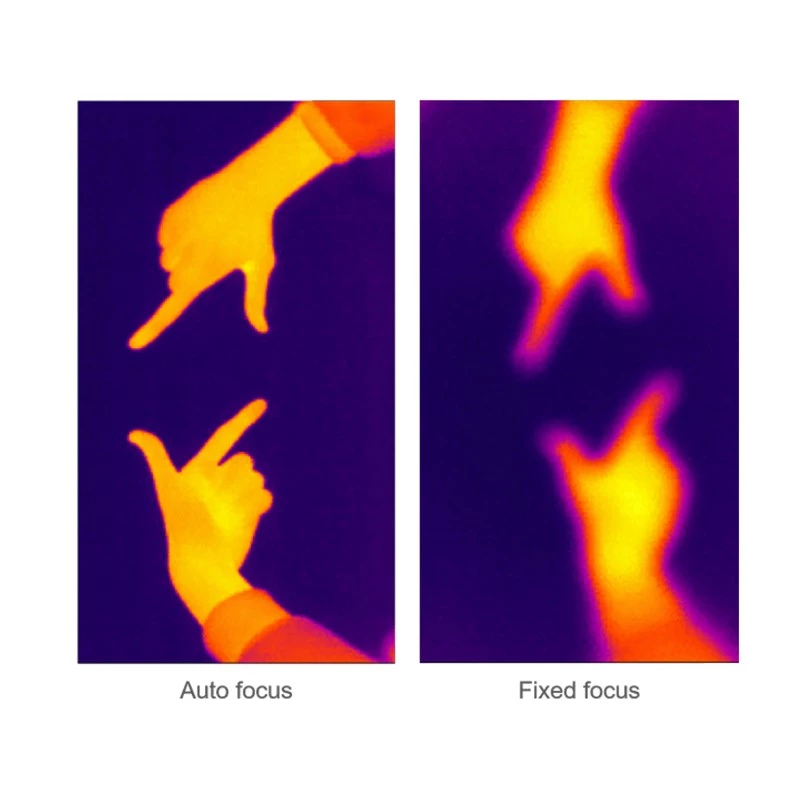

Das M2SA kombiniert ein WLP-Autofokus-Infrarotmodul mit einer professionellen Auflösung von 256×192, um klare Wärmebilder zu erzeugen, die mit denen größerer Geräte vergleichbar sind, und bleibt dabei klein und leicht zu transportieren. Es bezieht den Strom direkt vom Smartphone und macht einen internen Akku überflüssig. Mit einem Sichtfeld von 25°, einer Bildfrequenz von 25 Hz und einem robusten Metallgehäuse unterstützt das Gerät den wiederholten Feldeinsatz und liefert zuverlässige Temperaturmessungen für eine Vielzahl von Inspektionsaufgaben.

Geeignet für

• Bauwerksinspektionen und Diagnose der thermischen Gebäudehülle
• Diagnose elektrischer und industrieller Anlagen
• Inspektion und Wartung von HLK-Systemen
• Nachtpatrouillen, Such- und Rettungsbeobachtung
• Feldvermessungen und vorbeugende Wartungskontrollen

Technische Daten

• Infrarot-Auflösung: 256×192 Pixel
• Sichtfeld (FOV): 25°
• Fokus: Automatisch / Elektronisch (WLP-Autofokus-Modul)
• Temperaturbereich: -20 °C bis 150 °C
• Messgenauigkeit: ±2 °C oder ±2%
• Bildfrequenz: 25 Hz
• Stromversorgung / Anzeige: Stromversorgung über Smartphone, Anzeige per USB‑C
• Gewicht: 0,04 kg
• Produktfarbe: Graphit

Verwendung

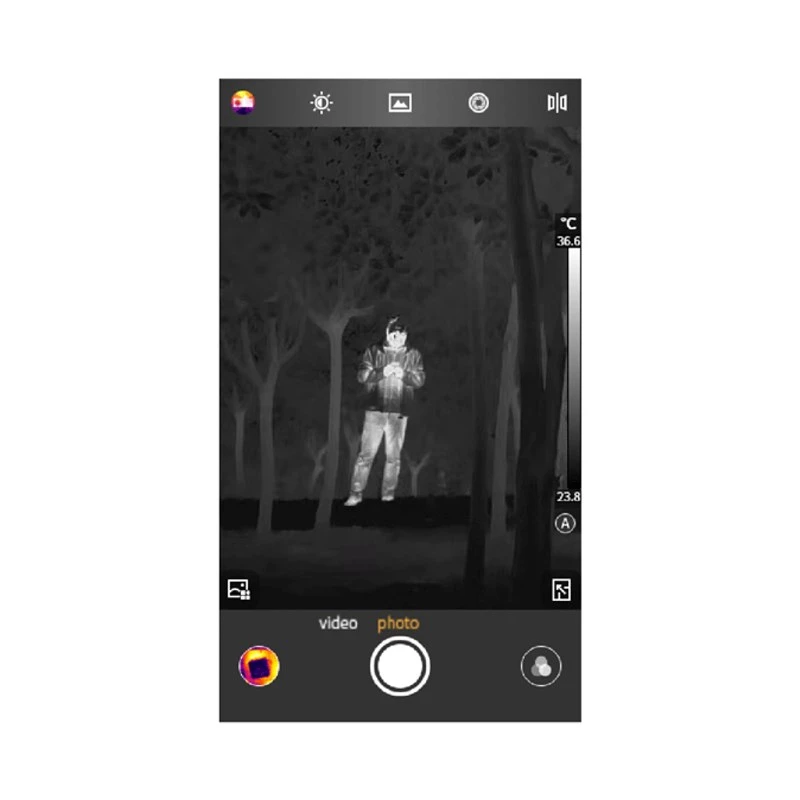

Verbinden Sie das Guide Sensmart M2SA mit einem kompatiblen Smartphone über den USB‑C-Anschluss und starten Sie die entsprechende App. Lassen Sie das Modul auf das Zielobjekt scharfstellen; das Gerät liefert eine Live-Wärmebildanzeige auf dem Telefonbildschirm mit 25 Hz. Bewegen Sie die Kamera, um Oberflächen oder Komponenten zu scannen, und halten Sie bei Bedarf an, um Bilder oder Temperaturwerte aufzuzeichnen. Für genaue Temperaturmessungen stellen Sie sicher, dass das Ziel einen ausreichenden Teil des Bildausschnitts ausfüllt, und vermeiden Sie Hindernisse zwischen Kamera und Ziel.

Empfehlungen

Für beste Ergebnisse kalibrieren Sie die Messungen anhand einer bekannten Referenz, wenn eine hohe absolute Genauigkeit erforderlich ist, halten Sie eine klare Sichtlinie zum Zielobjekt ein und vermeiden Sie schnelle Änderungen der Umgebungstemperatur während der Messung. Bewahren Sie das Gerät bei Nichtgebrauch in der Tragetasche auf und schützen Sie die Linse vor Stößen und Verschmutzung.
