Wärmebildkamera Seek Thermal CW-ABAX, 200×150 px Sensor, 25 Hz, -20–330°C Bereich, 35 mK NETD, Festfokus, Zentralpunktmessung

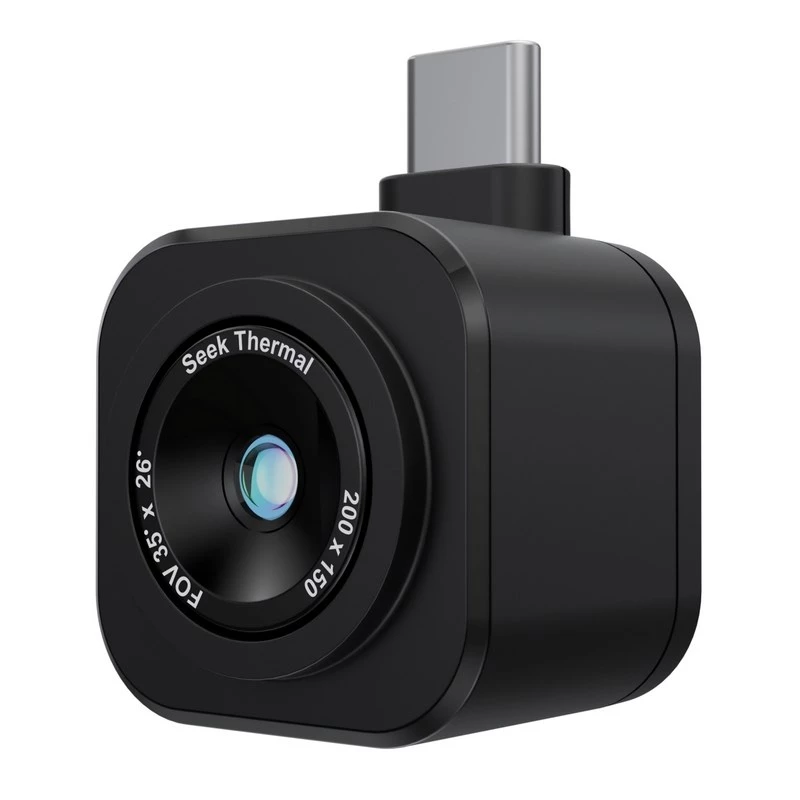

Die Seek Thermal CW-ABAX Wärmebildkamera ist ein kompaktes, leichtes Inspektionswerkzeug mit einer nativen Sensorauflösung von 200x150 Pixeln. Entwickelt für Handheld- und Embedded-Anwendungen, erfasst sie Wärmebilder und misst Temperaturen in einem Bereich von -20 °C bis 330 °C. Das Kameragehäuse besteht aus Kunststoff und ist in Schwarz gehalten, mit physischen Abmessungen von 25 mm x 25 mm x 22 mm und einem Gewicht von etwa 0,013 kg. Mehrere Palettenoptionen wie Amber und Weiß Hot stehen zur Verfügung, um die visuelle Interpretation von Wärmeszenen zu unterstützen.

Vorteile

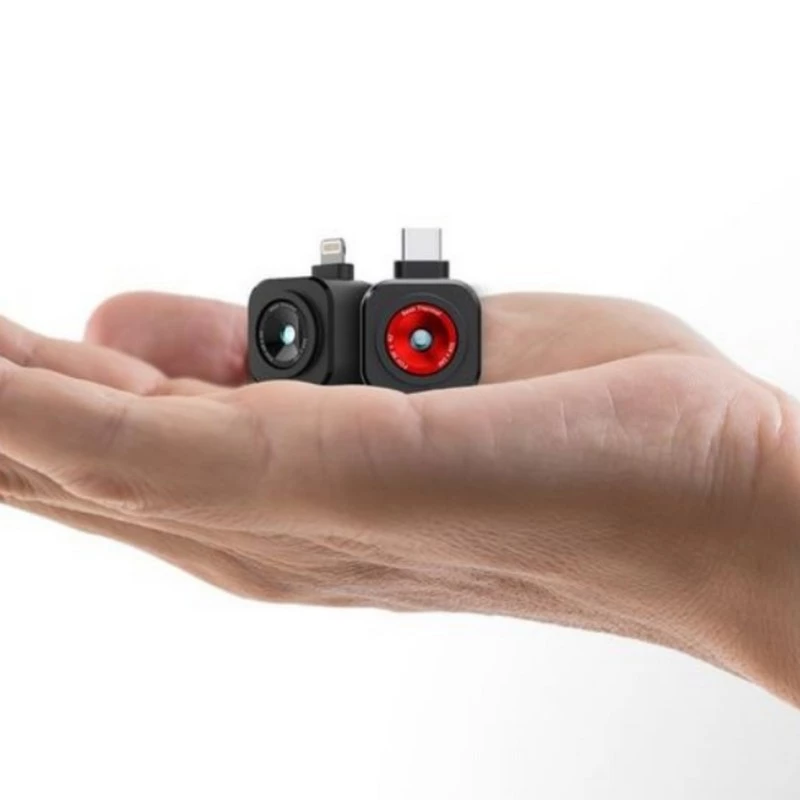

Die geringe Größe und das niedrige Gewicht machen die CW-ABAX einfach in tragbare Inspektionsvorrichtungen zu integrieren oder für die Felddiagnose mitzunehmen. Die Wärmeauflösung von 200x150 Pixeln bietet ein Gleichgewicht zwischen Bilddetail und Gerätekompaktheit, während der breite Temperaturmessbereich gängige Wartungs- und Fehlerbehebungsaufgaben abdeckt. Palettenoptionen verbessern den Kontrast für spezifische Szenarien und helfen, Hotspots und Temperaturunterschiede schneller zu erkennen.

Geeignet für (Aufgaben / Anwendungsfälle)

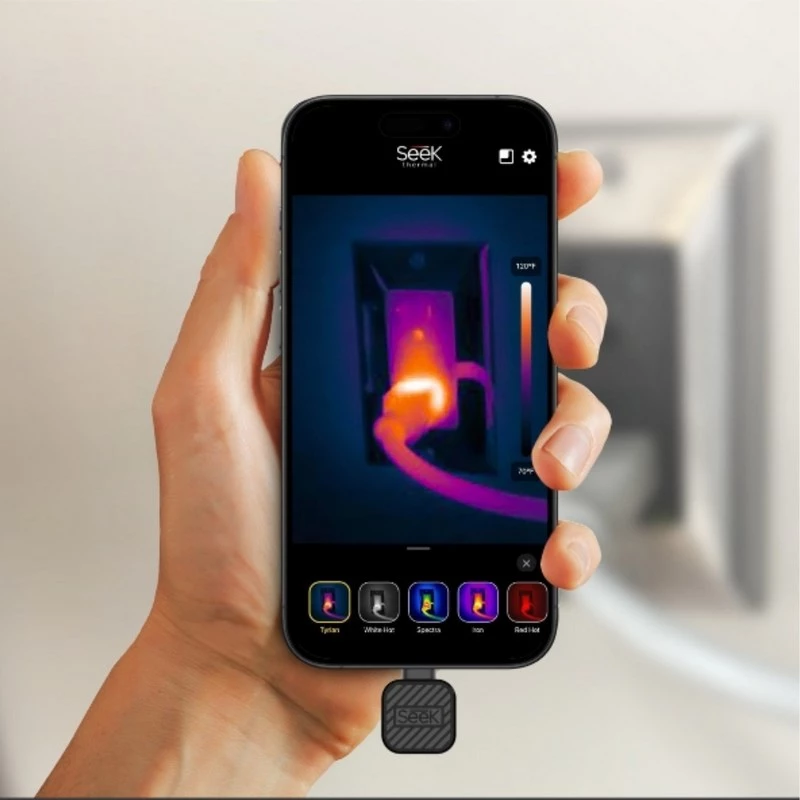

• Inspektion elektrischer Anlagen und Erkennung von Hotspots
• Überwachung mechanischer Ausrüstung und Lagerprüfungen
• Gebäudehüllendiagnostik und Wärmeverlustuntersuchungen
• Erkennung von Lecks oder Blockaden in Sanitär- und HLK-Systemen
• Integration in tragbare oder eingebettete Inspektionsgeräte

Wichtige Spezifikationen

• Wärmesensorauflösung: 200 x 150 Pixel
• Temperaturmessbereich: -20 °C bis 330 °C

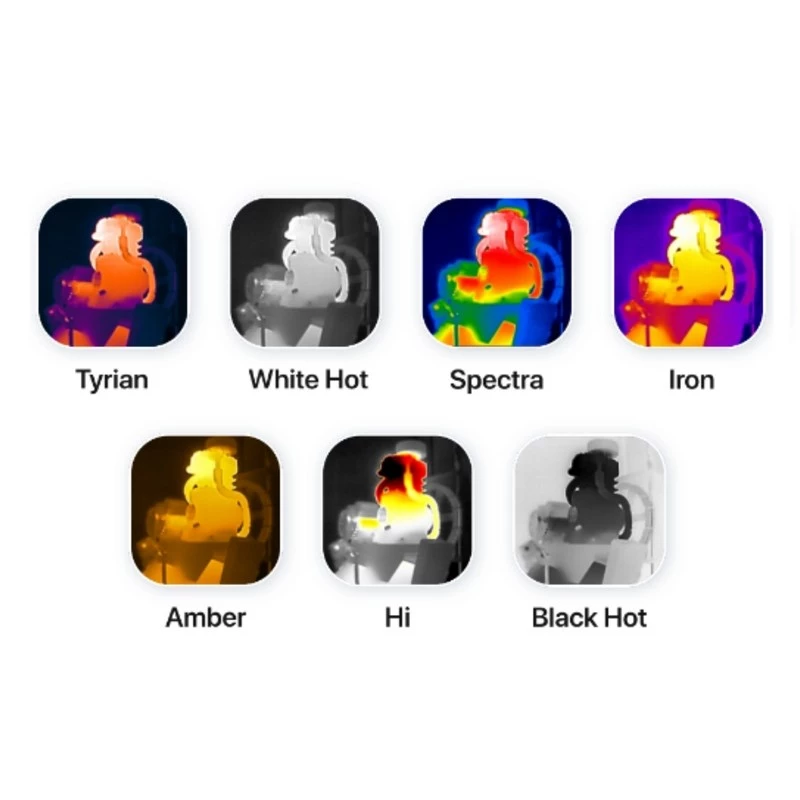

• Verfügbare Anzeigepaletten: umfasst Amber und Weiß Hot
• Gehäusematerial: Kunststoff
• Produktfarbe: Schwarz
• Physische Abmessungen: 25 mm x 25 mm x 22 mm
• Gewicht: 0,013 kg
• Integrierte Anzeige: Nein

Verwendung

Halten Sie die CW-ABAX ruhig, während Sie die Optik auf das Zielgebiet richten, und geben Sie dem Sensor einen kurzen Moment zur Stabilisierung, um ein klares Wärmebild zu erhalten. Wählen Sie die passende Palette und Einstellungen für die Aufgabe, um den Kontrast zwischen Temperaturzonen zu erhöhen. Beachten Sie Sicherheitsabstände und geltende Verfahren bei der Inspektion elektrischer oder heißer Geräte. Halten Sie für wiederholte Messungen einen konstanten Betrachtungswinkel und -abstand ein, um die Vergleichbarkeit der Messwerte zu verbessern.

Empfehlungen

Verwenden Sie die Kamera bei stabilen Umgebungsbedingungen für möglichst genaue Temperaturmessungen und vermeiden Sie schnelle Temperaturänderungen in der Szene während der Messung. Wenden Sie bei reflektierenden Oberflächen geeignete Inspektionstechniken an (z. B. Anwinkeln der Kamera oder Verwendung von Emissionsgradeinstellungen in der angeschlossenen Software), um die Messzuverlässigkeit zu verbessern. Bewahren Sie das Gerät in einer Schutztasche auf und setzen Sie es keinen Verunreinigungen oder starken Stößen aus.
