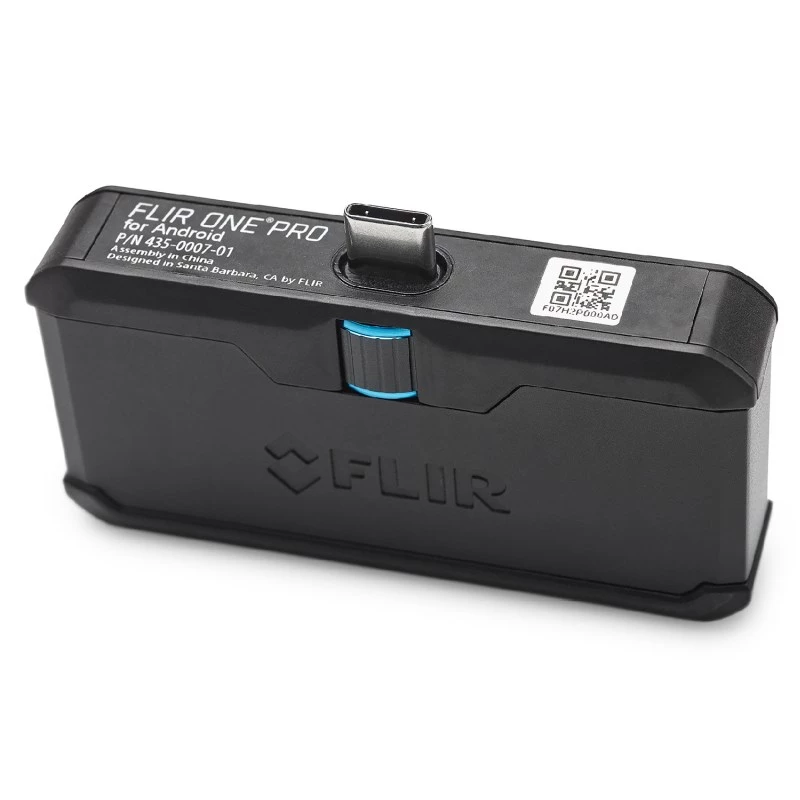

Wärmebildkamera FLIR FP3IC 160×120 px, 8,7 Hz, NETD 150 mK, -20–400 °C, USB‑C, Metallgehäuse

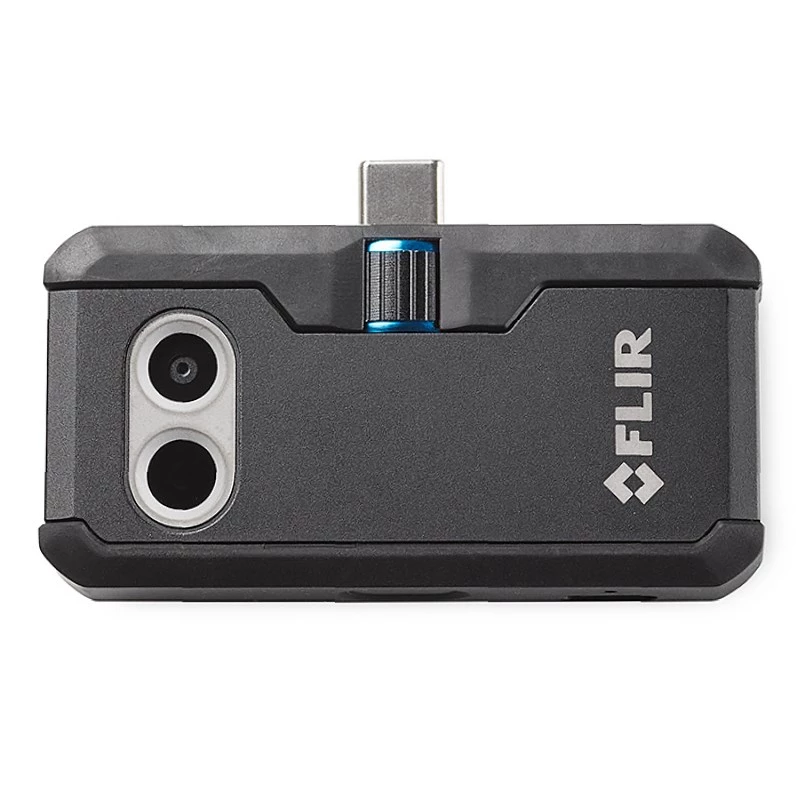

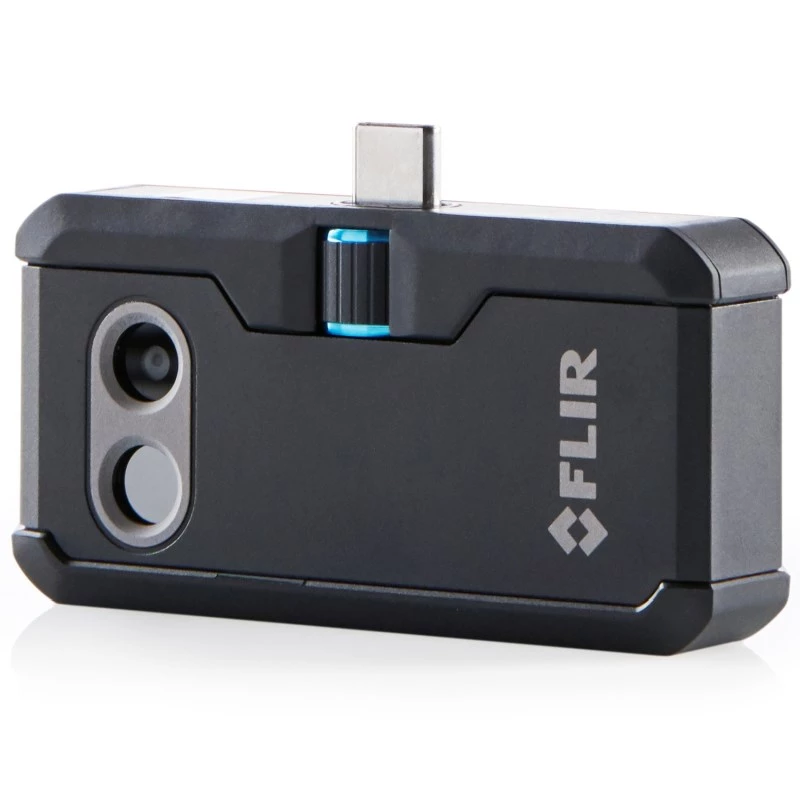

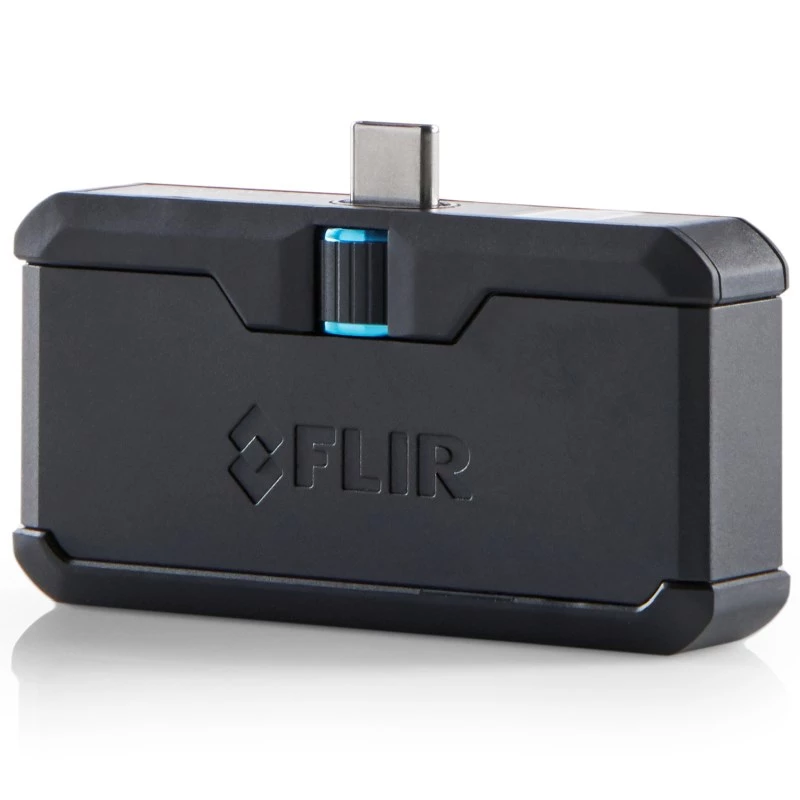

Die FLIR FP3IC (FLIR ONE Pro) ist eine kompakte Wärmebildkamera mit einem 160 × 120 Wärmebildsensor und einer integrierten hochauflösenden sichtbaren Kamera. Sie kombiniert Wärme- und sichtbare Bilder mit VividIR™- und MSX®-Verarbeitung, um Details und Messklarheit zu verbessern. Das Gerät verbindet sich über einen USB‑C-Anschluss mit iPhone oder iPad, verfügt über den verstellbaren OneFit™-Anschluss zur Nutzung mit Schutzhüllen und ist für den Feldeinsatz mit einem robusten Metallgehäuse und Stoßfestigkeit bis 1,8 m ausgelegt.

Vorteile

Die VividIR™-Bildverarbeitung und die MSX®-Fusion erhöhen den Detailreichtum und die effektive Wärmeauflösung, ermöglichen sichereres Arbeiten an elektrischen Komponenten aus größerer Entfernung und eine schnellere Problemerkennung. Das Gerät misst Temperaturen von -20 °C bis 400 °C und unterstützt mehrere Messpunkte und Flächenmessungen auf dem Bildschirm. OneFit™ und ein USB‑C-Anschluss bieten breite Gerätekompatibilität, während die verbesserte FLIR ONE App Smartwatch-Visualisierung, Profi-Funktionen und einfache Berichterstellung ermöglicht.

Geeignet für

• Inspektion von Schaltschränken und elektrischen Komponenten
• HLK-Diagnose und Wartung
• Erkennung und Untersuchung von Wasserschäden und Dämmproblemen
• Thermische Dokumentation und Berichterstellung vor Ort

Technische Daten

• Auflösung des Wärmebildsensors: 160 × 120 Pixel
• Auflösung der sichtbaren Kamera: 1440 × 1080 Pixel
• Temperaturbereich: -20 °C bis 400 °C (-4 °F bis 752 °F)
• Messgenauigkeit: ±3 °C oder ±5 % (typisch, siehe vollständige Spezifikation)
• Wärmeempfindlichkeit (MRTD): 150 mK
• Bildwiederholrate: 8,7 Hz
• Betriebstemperatur: 0 °C bis 35 °C
• Lagertemperatur: -20 °C bis 60 °C
• Batterielaufzeit: ca. 1 Stunde; Ladezeit: ca. 40 Minuten
• Abmessungen: 68 × 34 × 14 mm; Gewicht: 36,5 g
• Mechanische Widerstandsfähigkeit: Fallfestigkeit < 1,8 m
• Anschlüsse: USB‑C Video und USB‑C Laden (5V/1A)
• Dateiformate: Radiometrisches JPEG für Fotos, MPEG‑4 (MOV) für Videos

Verwendung

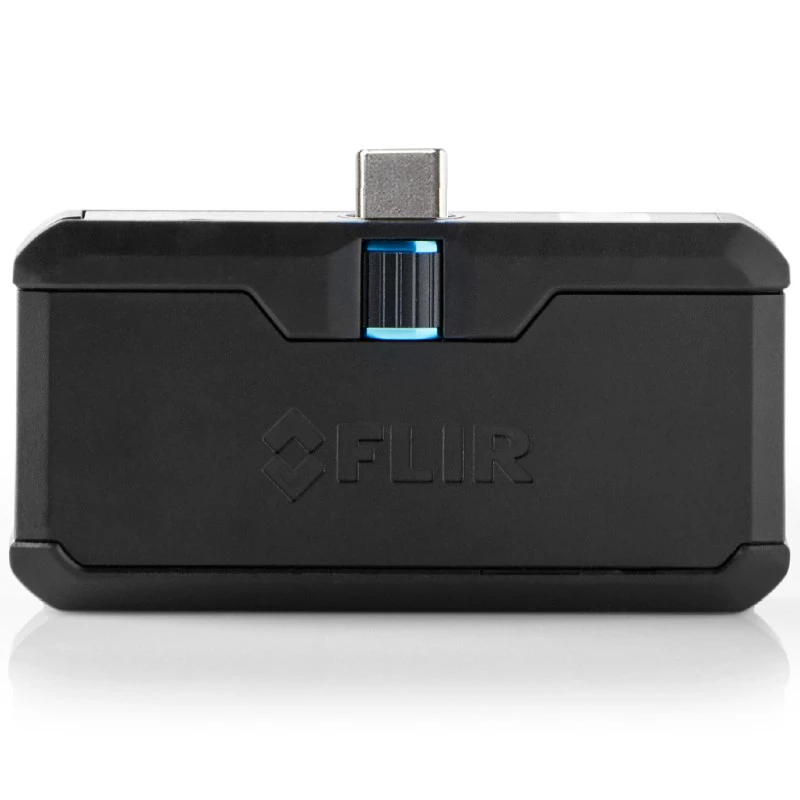

Befestigen Sie die FLIR FP3IC mit dem OneFit™-Anschluss an einem kompatiblen iPhone oder iPad; passen Sie die Höhe des Anschlusses an, wenn eine Schutzhülle verwendet wird. Starten Sie die FLIR ONE App, wählen Sie den gewünschten Messmodus (Foto, Video oder Zeitraffer) und verwenden Sie die Bildschirmwerkzeuge, um Punkt- oder Flächenmessungen zu platzieren. Erfassen Sie radiometrische Bilder oder zeichnen Sie Videos für die spätere Analyse und Berichterstellung auf. Für die Smartwatch-Visualisierung aktivieren Sie die Koppelungsoption der App, um Wärmebilder an eine verbundene Smartwatch zu senden.

Empfehlungen

Verwenden Sie die Kamera, nachdem sie die Betriebstemperatur erreicht hat (die typische Genauigkeitsangabe gilt nach 60 s bei einer Umgebungstemperatur des Geräts zwischen 15 °C und 35 °C). Wählen Sie geeignete Emissionsgradeinstellungen für das gemessene Material und halten Sie den empfohlenen Abstand ein (MSX-Anpassung ab 0,3 m), um genaue Ergebnisse zu erzielen. Laden Sie das Gerät vor längeren Inspektionen auf und lagern Sie es innerhalb der empfohlenen Temperaturgrenzen.
