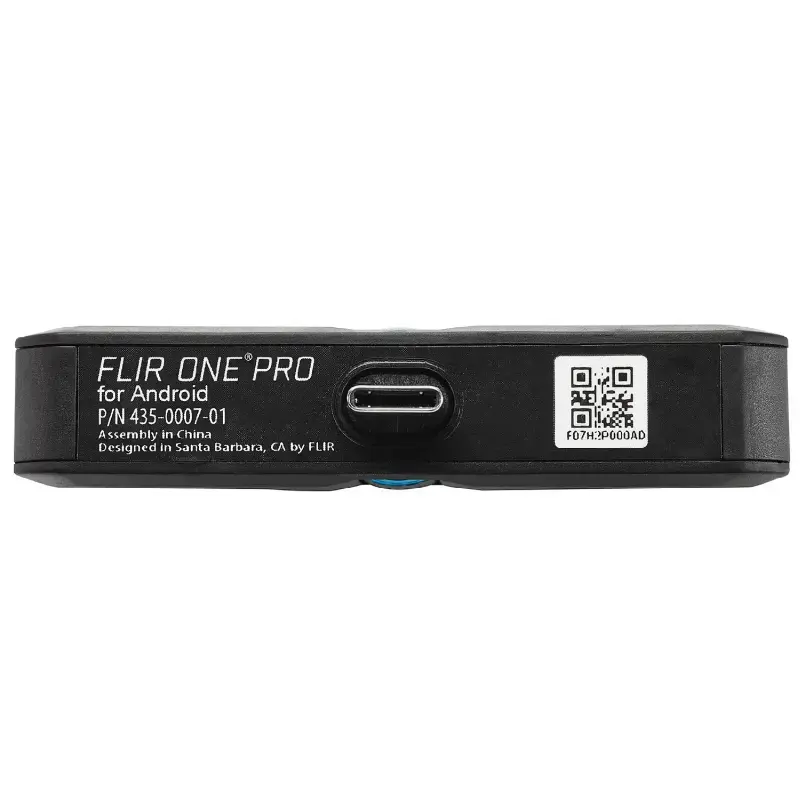

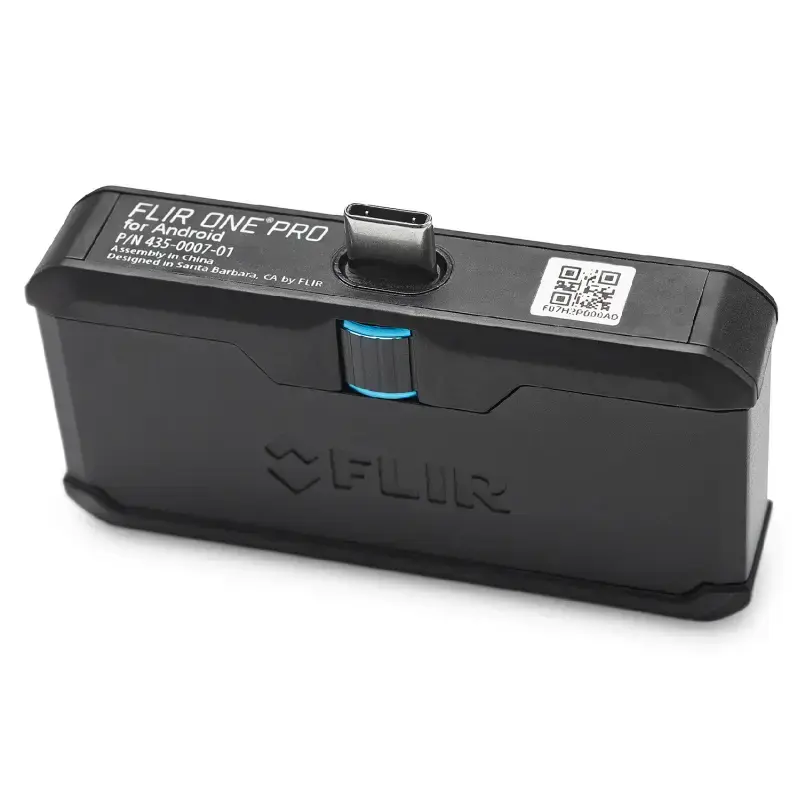

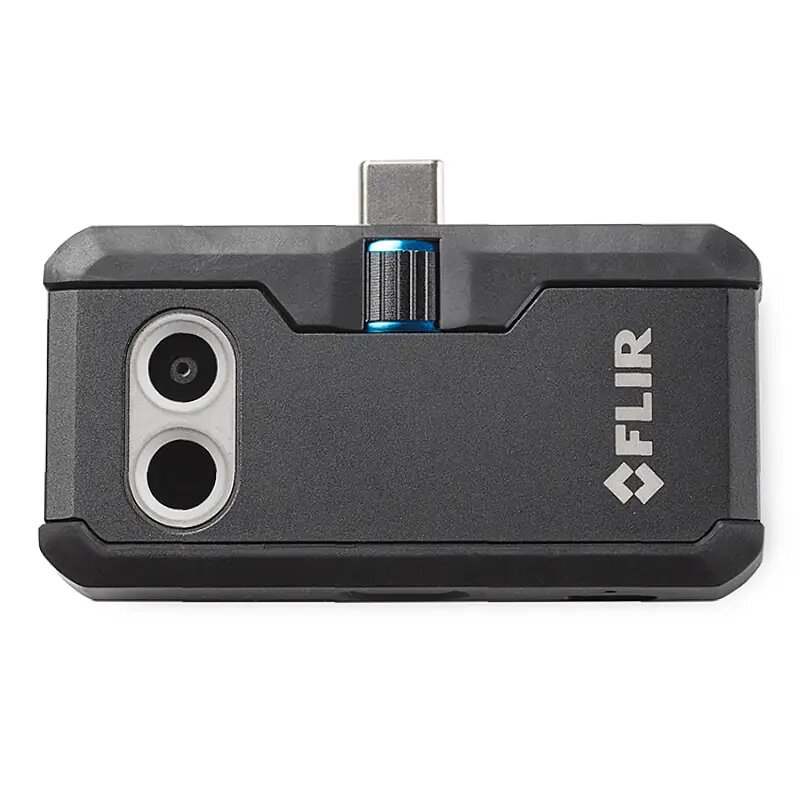

Wärmebildkamera FLIR FP3IC 160×120 px, 8,7 Hz, NETD 150 mK, -20–400 °C, USB‑C, Metallgehäuse

Die FLIR FP3IC (FLIR ONE Pro) ist eine kompakte Wärmebildkamera mit einem 160 × 120 Wärmedetektor und einer integrierten hochauflösenden sichtbaren Kamera. Sie kombiniert Wärme- und sichtbare Bilder mit VividIR™- und MSX®-Verarbeitung, um Details und Messklarheit zu verbessern. Das Gerät verbindet sich über einen USB‑C-Anschluss mit iPhone oder iPad, verfügt über den verstellbaren OneFit™-Anschluss zur Anpassung an Geräte in Schutzhüllen und ist für den Feldeinsatz mit einem langlebigen Metallgehäuse und Stoßfestigkeit bis 1,8 m ausgelegt.

Vorteile

VividIR™-Bildverarbeitung und MSX®-Fusion erhöhen die Bilddetails und die effektive Wärmeauflösung, ermöglichen sichereres Arbeiten an elektrischen Komponenten aus größerer Entfernung und eine schnellere Problemidentifizierung. Das Gerät misst Temperaturen von -20 °C bis 400 °C und unterstützt mehrere Messpunkte und Flächenmessungen auf dem Bildschirm. OneFit™ und eine USB‑C-Verbindung bieten breite Gerätekompatibilität, während die verbesserte FLIR ONE App eine Smartwatch-Visualisierung, professionelle Funktionen und eine einfache Berichtsintegration ermöglicht.

Geeignet für

• Inspektion von Schalttafeln und elektrischen Komponenten
• HLK-Diagnose und Wartung
• Erkennung und Untersuchung von Wasserschäden und Isolationsproblemen
• Thermische Dokumentation und Berichterstellung vor Ort

Technische Daten

• Wärmedetektor-Auflösung: 160 × 120 Pixel
• Sichtbare Kamera-Auflösung: 1440 × 1080 Pixel
• Temperaturbereich: -20 °C bis 400 °C (-4 °F bis 752 °F)
• Messgenauigkeit: ±3 °C oder ±5 % (typisch, siehe vollständige Spezifikation)
• Wärmeempfindlichkeit (MRTD): 150 mK
• Bildwiederholfrequenz: 8,7 Hz
• Betriebstemperatur: 0 °C bis 35 °C
• Lagertemperatur: -20 °C bis 60 °C
• Batterielaufzeit: ca. 1 Stunde; Ladezeit: ca. 40 Minuten
• Abmessungen: 68 × 34 × 14 mm; Gewicht: 36,5 g
• Mechanische Beständigkeit: Fallfestigkeit < 1,8 m
• Anschlüsse: USB‑C Video und USB‑C Ladung (5V/1A)
• Dateiformate: Radiometrisches JPEG für Fotos, MPEG‑4 (MOV) für Video

Verwendung

Befestigen Sie die FLIR FP3IC mit dem OneFit™-Anschluss an einem kompatiblen iPhone oder iPad; passen Sie die Anschlusshöhe bei Bedarf an eine Schutzhülle an. Starten Sie die FLIR ONE App, wählen Sie den gewünschten Messmodus (Foto, Video oder Zeitraffer) und verwenden Sie die Bildschirmwerkzeuge, um Punkt- oder Flächenmessungen zu platzieren. Nehmen Sie radiometrische Bilder auf oder zeichnen Sie Videos für spätere Analysen und Berichte auf. Aktivieren Sie für die Smartwatch-Visualisierung die Kopplungsoption der App, um Wärmebilder an eine verbundene Smartwatch zu senden.

Empfehlungen

Verwenden Sie die Kamera, nachdem sie die Betriebstemperatur erreicht hat (typische Genauigkeit nach 60 s, wenn die Umgebungstemperatur des Geräts zwischen 15 °C und 35 °C liegt). Wählen Sie geeignete Emissionsgradeinstellungen für das gemessene Material und halten Sie den empfohlenen Abstand ein (MSX-Anpassung ab 0,3 m), um genaue Ergebnisse zu gewährleisten. Laden Sie das Gerät vor längeren Inspektionen auf und lagern Sie es innerhalb der empfohlenen Temperaturgrenzen.
