Wandschalter Sonoff ZBMINIL2-E ZigBee kompaktes Design Fernbedienung

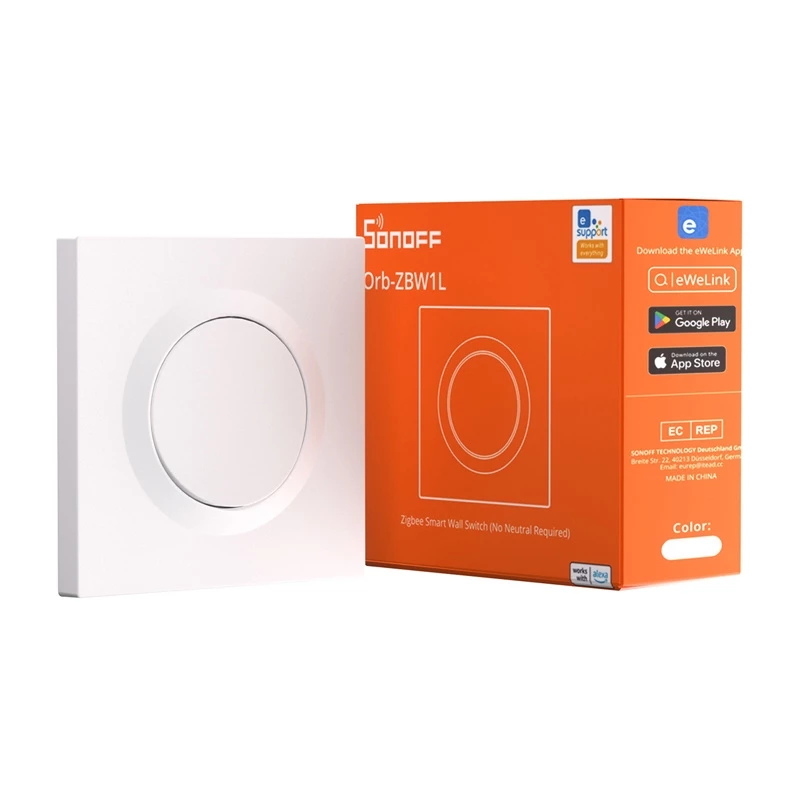

Orb-ZBW1L (Modell ZBMINIL2-E) ist ein ZigBee-Wandschalter aus der Sonoff-Fusion-Serie, der für Installationen ohne Neutralleiter entwickelt wurde. Der kompakte Schalter passt in Standard-Runddosen (⌀60 mm) und quadratische Dosen (Typ 86) und kann vertikal oder horizontal montiert werden, einzeln oder neben anderen Geräten der Fusion-Serie. Er bietet drahtlose Ein/Aus-Steuerung für Lampen und kleine Verbraucher und integriert sich mit gängigen ZigBee-Hubs für Fern- und Automatisierungssteuerung.

Vorteile

Der Schalter funktioniert ohne Neutralleiter und vereinfacht so die Installation in Altbauten und Wohnungen. Er unterstützt Zigbee 3.0 für breite Kompatibilität mit Hubs und Ökosystemen, und sein kompakter Formfaktor der Fusion-Serie ermöglicht flexible Montage und nahtlose Integration in bestehende Schalterpaneele. Das Gerät unterstützt intelligente Szenen und Gruppensteuerung, um mehrere Schalter oder Sensoren zu koordinierten Automatisierungen zusammenzuführen.

Geeignet für

• Nachrüstinstallationen ohne Neutralleiter
• Steuerung von Innenbeleuchtungsstromkreisen und LED-Verbrauchern
• Kleinere Wohn- oder Apartmentanwendungen mit Standard-Rund- oder Typ-86-Dosen

Wichtige Spezifikationen

• Hersteller: Sonoff; Modell: ZBMINIL2-E (Orb-ZBW1L)
• Serie: Fusion; MCU: EFR32MG22
• Stromversorgung: 100–240 V~, 50/60 Hz; max. ohmscher Strom 6 A
• LED-Verbraucher: bis zu 150 W bei 100 V / bis zu 300 W bei 240 V
• Maximale Last: 1440 W; Minimale Last: 3 W
• Funk: Zigbee 3.0
• Abmessungen: 86 × 86 × 35,8 mm; Gewicht: 80 g; Farbe: Weiß
• GehäVerwendung: PC (Polycarbonat); Empfohlener Draht: 16AWG–14AWG (Kupfer)
• Betriebstemperatur: -10 °C bis 40 °C; Feuchtigkeit: 5–95% RH nicht kondensierend
• Anwendung: Innenbereich; Passt in Runddosen (⌀60 mm) und quadratische Dosen (Typ 86)

Gebrauchsanweisung

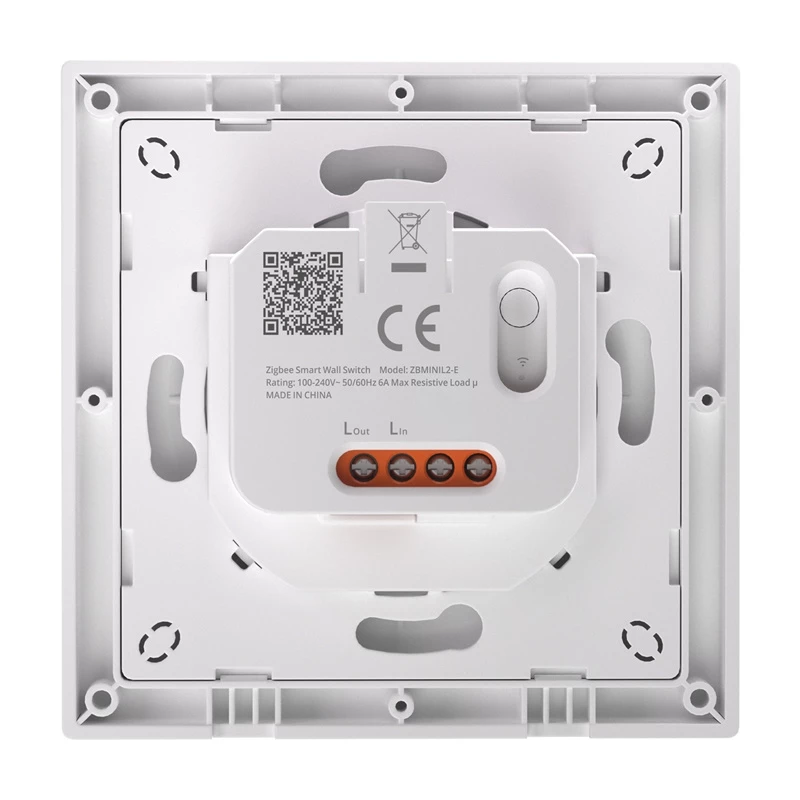

Schalten Sie vor der Installation die Netzstromversorgung aus. Montieren Sie den Orb-ZBW1L in eine kompatible Rund- oder Typ-86-Dose und verbinden Sie die Außen-/Phasenleiter gemäß Schaltplan; das Gerät benötigt keinen Neutralleiteranschluss. Nach Wiederherstellung der Stromversorgung koppeln Sie den Schalter mit einem ZigBee-3.0-Hub (z. B. SONOFF ZBBridge, NSPanel Pro, iHost, SmartThings, Zigbee2MQTT oder Amazon Echo mit integriertem ZigBee) gemäß dem Kopplungsverfahren des Hubs. Konfigurieren Sie Gerätename, Gruppen und Szenen im Hub oder in der eWeLink-App und überprüfen Sie die Ein/Aus-Steuerung und alle Automatisierungen.

Empfehlungen

Installieren Sie das Gerät unter Verwendung von Kupferleitern des empfohlenen Durchmessers (16AWG–14AWG) und beachten Sie die örtlichen Elektrovorschriften. Überschreiten Sie nicht die angegebenen maximalen Lastwerte. Verwenden Sie den Schalter im Innenbereich innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche und koppeln Sie ihn mit kompatiblen ZigBee-Hubs für volle Funktionalität.
