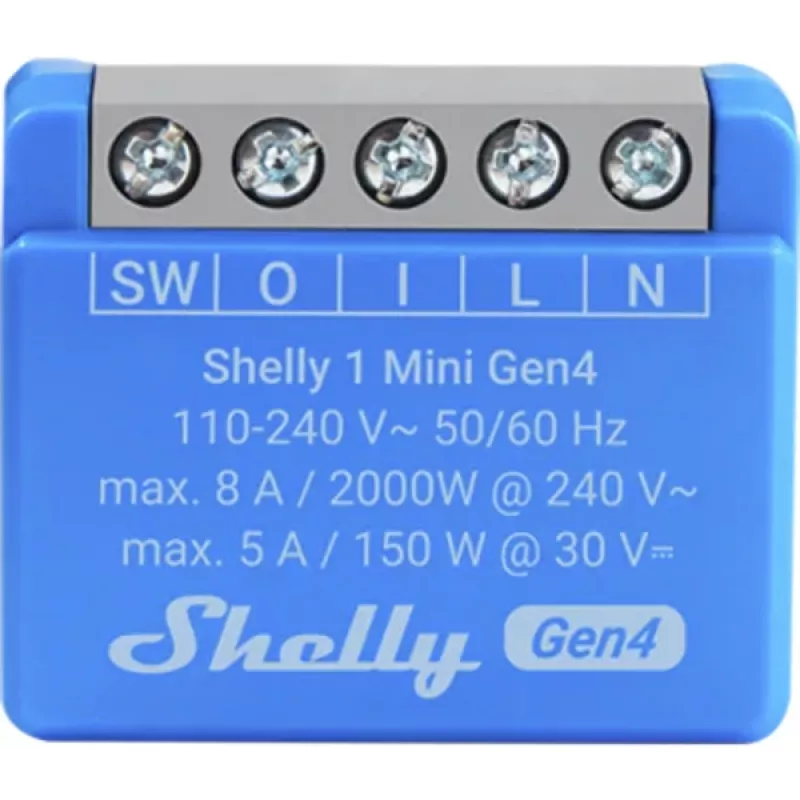

Intelligenter Schalter Shelly 1 Mini Gen4 1P kabellos 110–240 V 50–60 Hz 1,2 W Bluetooth Wi‑Fi ZigBee 34×16×29 mm

Der Shelly 1 Mini Gen4 ist ein kompakter einpoliger kabelloser intelligenter Relais-Controller (29 x 34 x 16 mm), der für die Installation in Wand- oder Abzweigdosen, hinter Schaltern oder in anderen beengten Räumen konzipiert ist. Er bietet einen potentialfreien (trockenen) NO-Kontakt zur galvanisch getrennten Steuerung von Beleuchtung, Toren, Klingeln, Relais und anderen Automatisierungsgeräten und unterstützt lokale und Fernsteuerung, Zeitpläne, Szenen und Skripte. Das Gerät integriert sich in wichtige Ökosysteme wie Google Home, Amazon Alexa und Samsung SmartThings und unterstützt Wi‑Fi-, Zigbee-, Bluetooth- und Matter-Protokolle.

Vorteile

Der Controller vereint mehrere Funkschnittstellen – Wi‑Fi (802.11 b/g/n), Zigbee (802.15.4) und Bluetooth 5.0 – und kann als BLE-Gateway und Wi‑Fi/Zigbee-Signalverstärker für andere IoT-Geräte dienen. Die Matter-Kompatibilität erweitert die Integrationsmöglichkeiten über Ökosysteme hinweg. Er unterstützt Netzumschaltung bis zu 240 V AC und Niederspannungsumschaltung bis zu 30 V DC über ein potentialfreies NO-Relais, enthält einen internen Temperatursensor und verfügt über einen ESP‑Shelly‑C68F-Mikrocontroller mit 8 MB Flash-Speicher für Skripte und Echtzeitaufgaben. Das kompakte Kunststoffgehäuse und die geringen Abmessungen machen ihn für enge Einbauräume geeignet.

Geeignet für

• Fern- und lokales Schalten von Beleuchtung und kleinen Geräten
• Integration in Zigbee- oder Matter-Smart-Home-Ökosysteme
• Steuerung von Toren, Klingeln oder Relais, die galvanische Trennung erfordern
• Installation in Abzweig-/Wanddosen oder hinter Schaltern

Wichtige Spezifikationen

• Hersteller: Shelly; Modell: 1MiniGen4

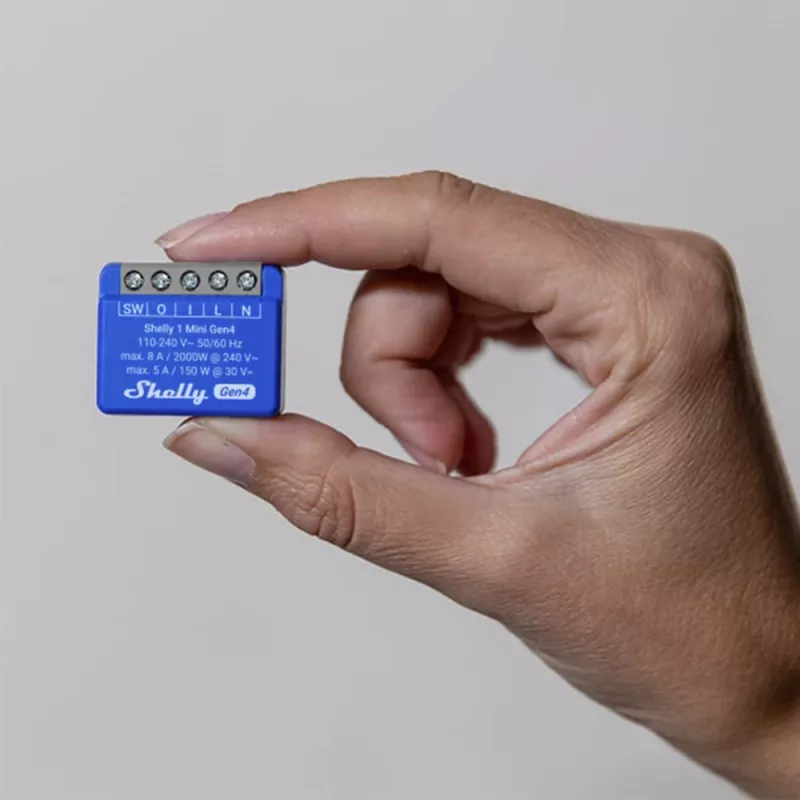

• Abmessungen: 29 x 34 x 16 ±0,5 mm; Gewicht: 19 ±1 g
• Stromversorgung: 110–240 V AC; Leistungsaufnahme: < 1,2 W
• Relais: potentialfreier NO-Kontakt, 1-polig; Max. Schaltspannung: 240 V AC / 30 V DC
• Max. Schaltstrom: 8 A (240 V AC), 5 A (30 V DC); Max. Ausgangsleistung: 2000 W (240 V AC), 150 W (30 V DC)
• Kabellos: Wi‑Fi 802.11 b/g/n (2412–2472 MHz), Bluetooth 5.0 (2402–2480 MHz), Zigbee 802.15.4 (2400–2483,5 MHz)
• Reichweite (typisch): Wi‑Fi bis zu 30 m in Innenräumen, Zigbee bis zu 100 m in Innenräumen, Bluetooth bis zu 10 m in Innenräumen
• Mikrocontroller: ESP‑Shelly‑C68F; Flash-Speicher: 8 MB
• Zeitpläne: bis zu 20; Webhooks: 20 (je bis zu 5 URLs); Skripte und MQTT unterstützt
• Betriebstemperatur: -20°C bis 40°C; Luftfeuchtigkeit: 30%–70% RH; Montage: Wanddose

Verwendung

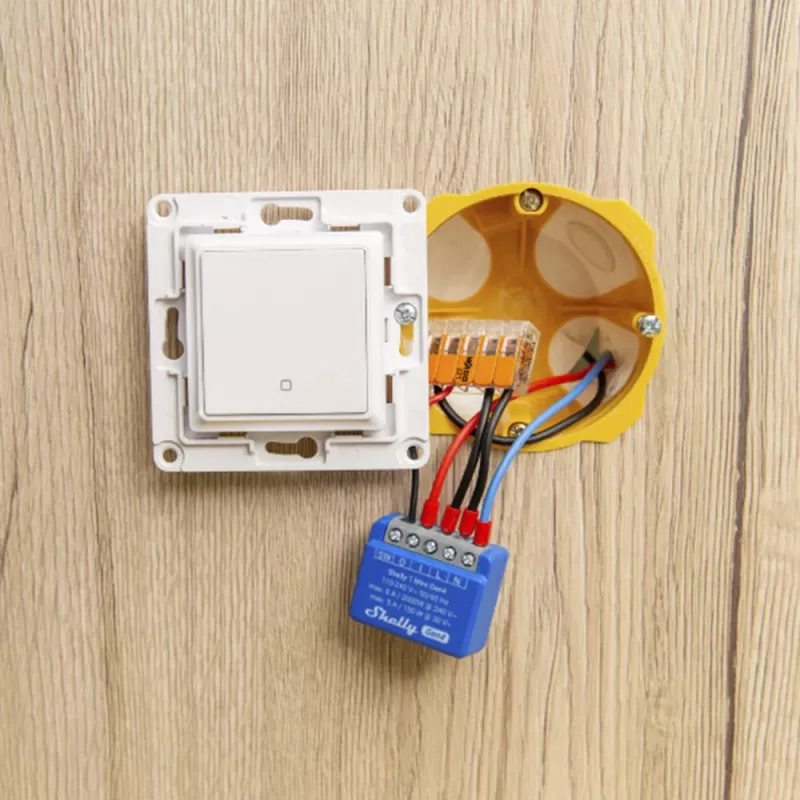

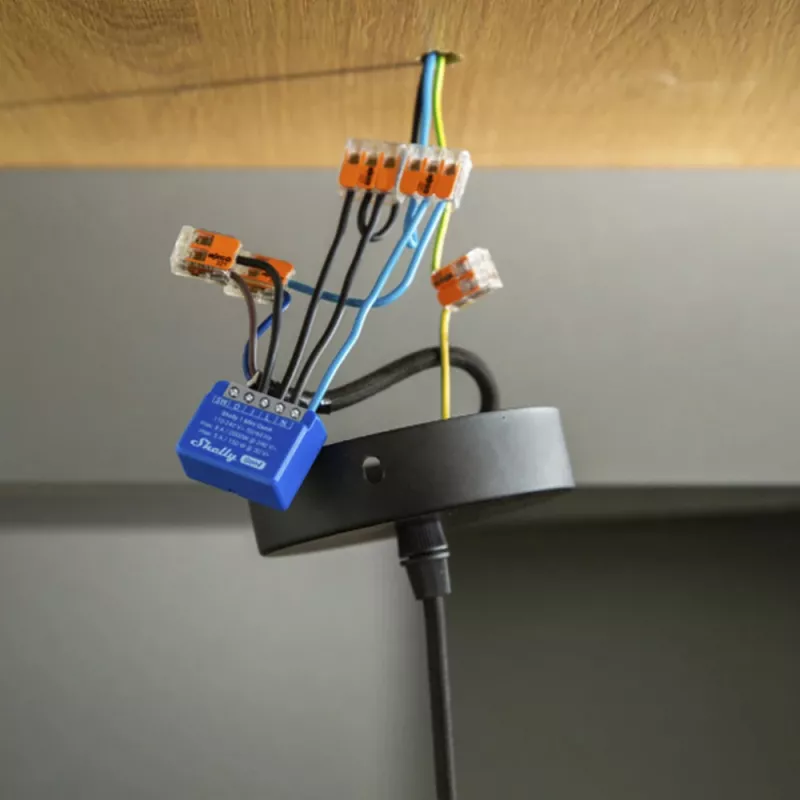

Installieren Sie den Shelly 1 Mini Gen4 in einer geeigneten Abzweig- oder Wanddose gemäß den örtlichen Elektrovorschriften. Schließen Sie Versorgung und Last gemäß dem Schaltplan an, beachten Sie die maximalen Strom- und Spannungswerte und verwenden Sie die empfohlenen Kabelquerschnitte (0,2–2,5 mm²). Konfigurieren Sie das Gerät mit der Shelly Smart Control App oder über die integrierte Weboberfläche; fügen Sie es optional einem Zigbee- oder Matter-Ökosystem hinzu. Erstellen Sie Zeitpläne, Szenen oder Skripte in der App oder integrieren Sie es über HTTP/HTTPS, MQTT, WebHooks oder KNX net/IP APIs für die lokale oder ferngesteuerte Automatisierung.

Empfehlungen

Verwenden Sie einen geeigneten externen Schutz (Leitungsschutzschalter mit B- oder C-Charakteristik, Nennstrom max. 10 A) und stellen Sie sicher, dass die Anschlüsse mit dem angegebenen Drehmoment (0,4 Nm) angezogen sind. Überschreiten Sie nicht den maximalen Schaltstrom des Relais und beachten Sie die Betriebstemperatur- und Feuchtigkeitsgrenzen des Geräts. Arbeiten am Stromnetz sollten von einer qualifizierten Elektrofachkraft durchgeführt werden.
