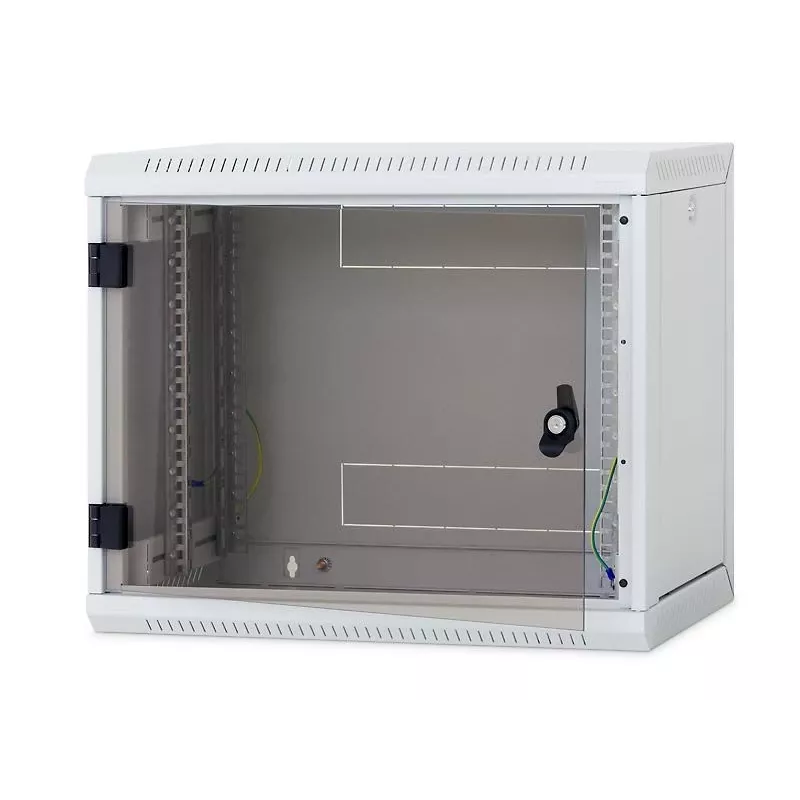

Wandmontierter Schrank Triton Triton 19 Zoll Rack Wandmontage 18U/500 Abnehmbare Seite

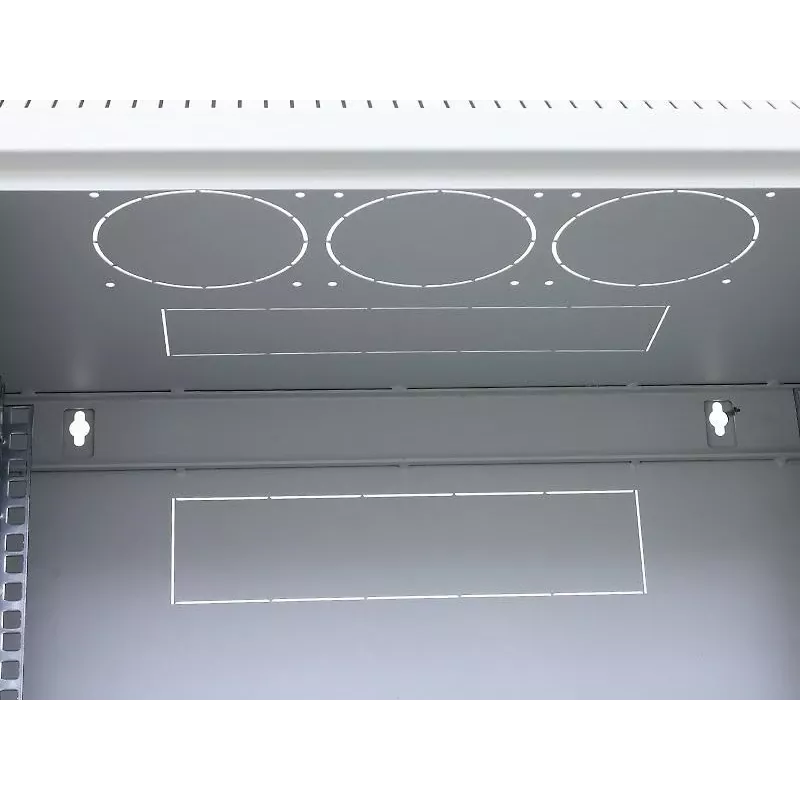

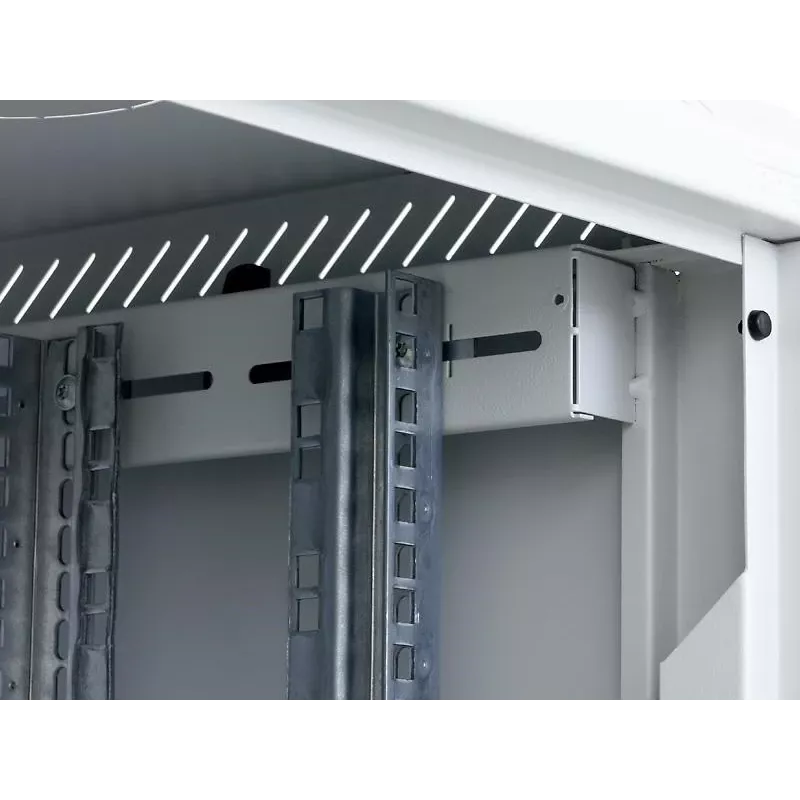

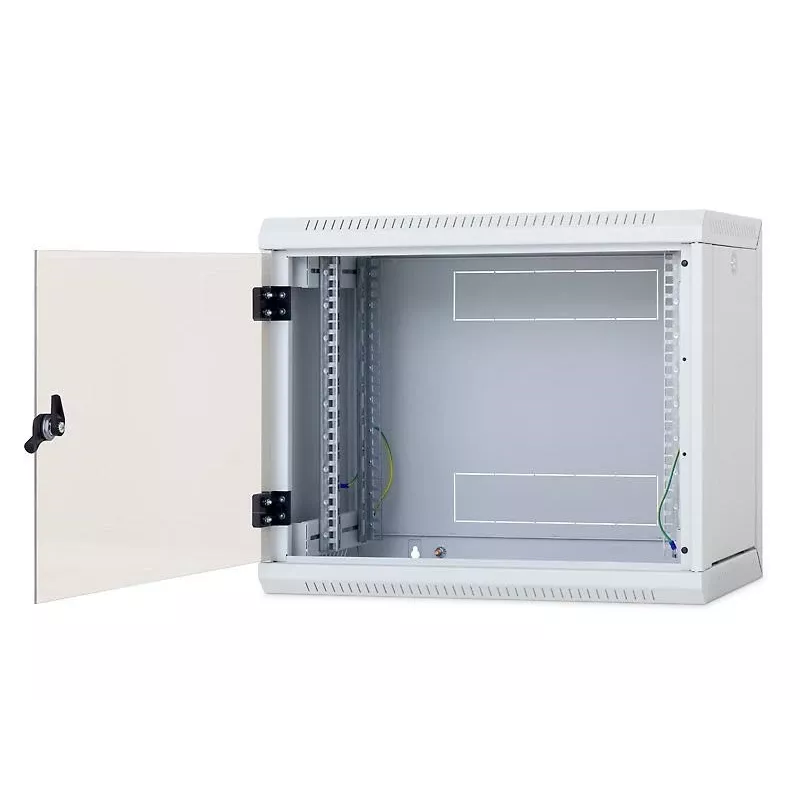

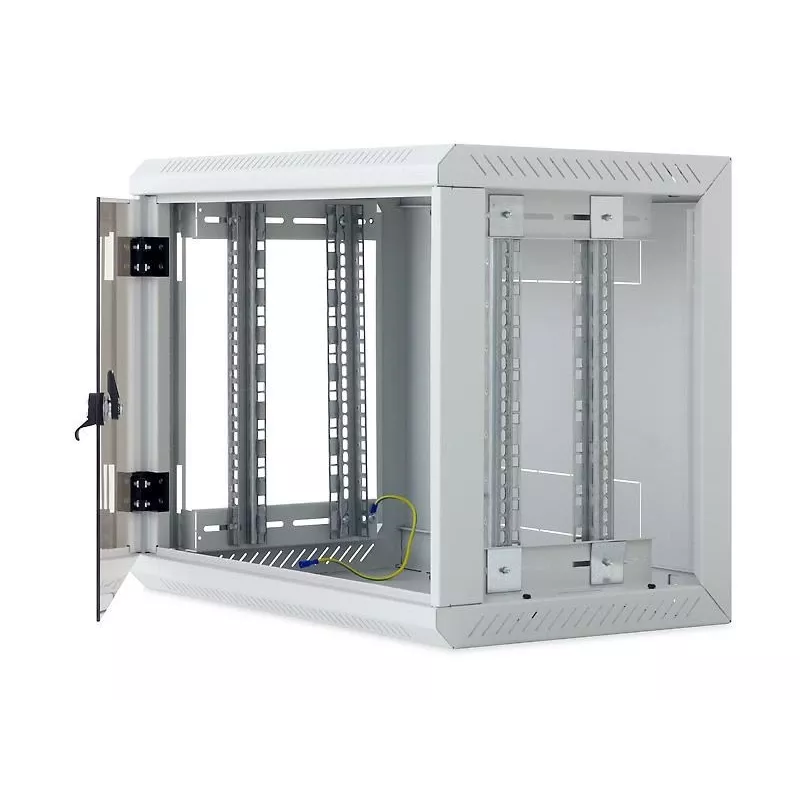

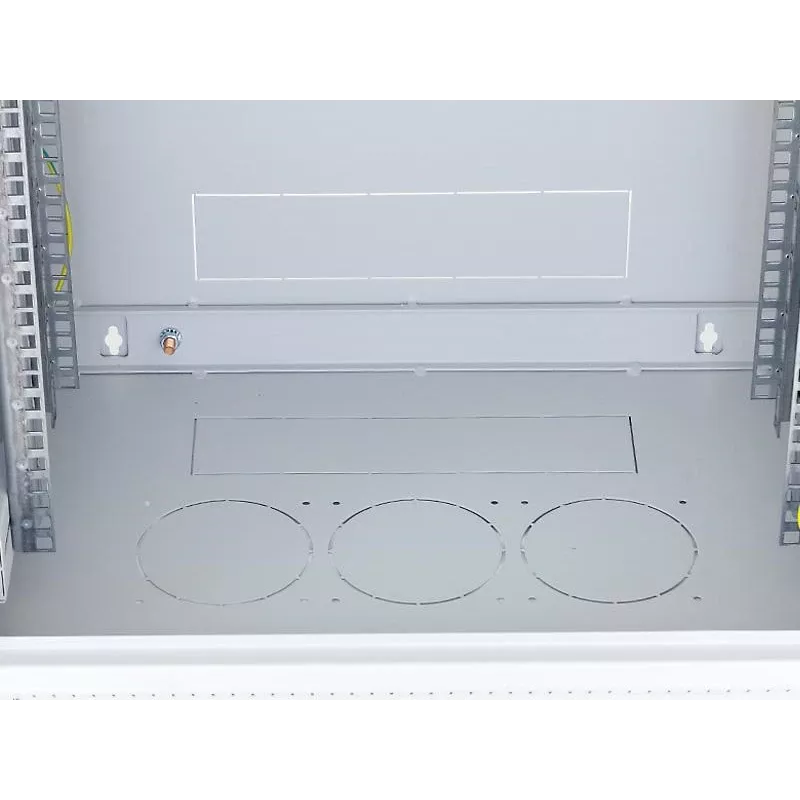

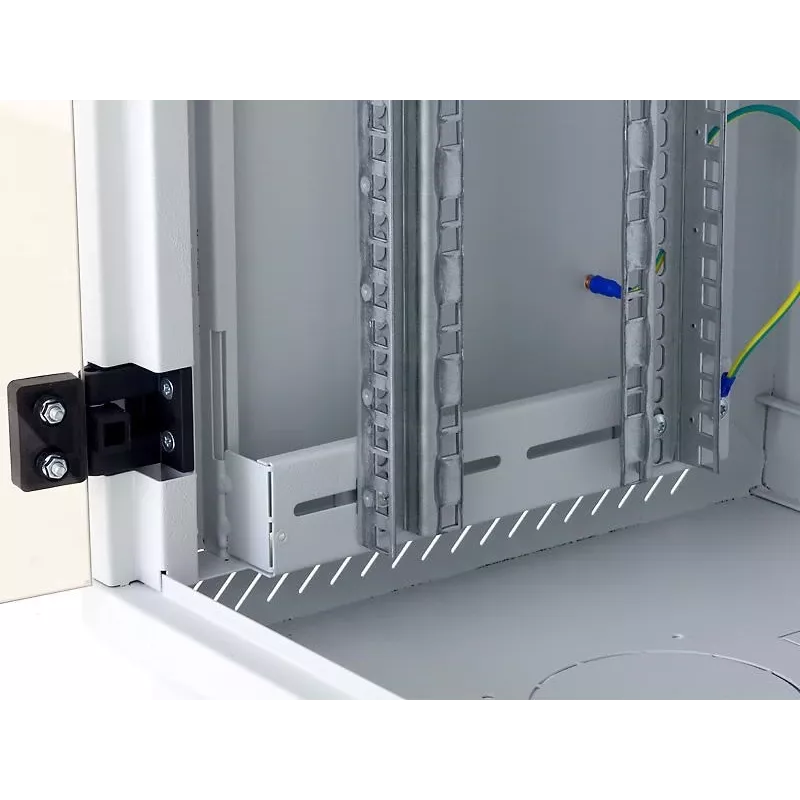

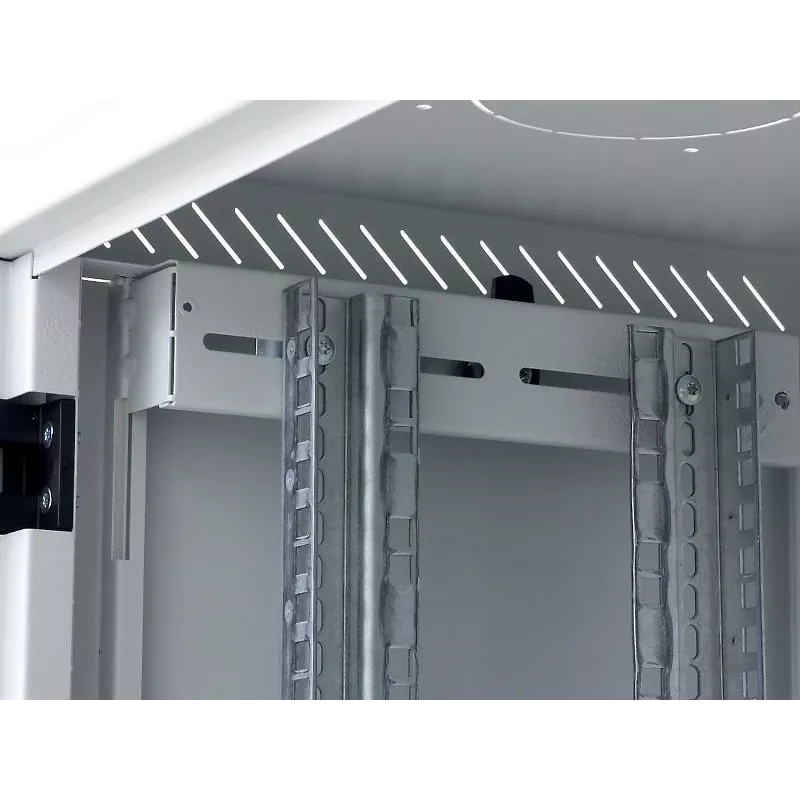

Der RUA-Wandschrank ist einer der einteiligen Wandschränke. Dank abnehmbarer Seitenwände sind die installierten Geräte sehr leicht zugänglich. Der Schrank hat eine zuverlässige Schweißkonstruktion. Hochwertige Verarbeitung und die moderne Technik sorgen für ein perfektes Aussehen des Schranks und eine maximale Tragfähigkeit von 30 kg. Die Schranktür ist serienmäßig aus Glas, kann aber auch aus Stahl oder perforiert sein. Das Scharniersystem ermöglicht eine fast 180° weite Öffnung der Tür. Türen können leicht entfernt werden. ABNEHMBARE SEITENWÄNDE Abnehmbare Seitenwände ermöglichen den Zugang zu den installierten Geräten von der Rückseite ohne Demontage. Ausschlagblenden für die Installation von Kühlventilatoren RUA hat jetzt in allen Versionen sechs ausschlagfähige Blindplatten für die Installation von Kühlventilatoren RAX-CH-X07-X9 (drei im oberen und drei im unteren Teil des Schranks). Der RUA-Schrank ermöglicht die Installation von Geräten, die früher in Wandschränken nicht ausreichend gekühlt werden konnten und daher nur in Standschränken installiert werden mussten. EINSTELLBARE VERTIKALE SCHIENEN Ein Paar vertikale 19-Zoll-Schienen ist frei in jeder Tiefe des Schranks einstellbar. Dies vereinfacht die Montage der Geräte und die Organisation der Anschlusskabel. AUSSCHLAGBARE BLINDPANEELE Kabelöffnungen, die mit ausschlagbaren Blindplatten abgedeckt sind, befinden sich im oberen, unteren und hinteren Teil des Schranks. Verwenden Sie einen Kunststoffrahmen und eine Blindplatte mit einer Bürste, die zum Lieferumfang des Schranks gehören, um die Schranköffnung gegen Staubeindringung abzudichten. BESCHREIBUNG, VERWENDUNGSZWECK 19-Zoll einteiliger Wandschrank mit IP30-Schutz Abnehmbare Seitenwände, die durch Schlösser gesichert sind Der Schrank ist direkt an der Wand aufzuhängen Der Schrank enthält zwei verschiebbare vertikale Schienen Schrankkonstruktion: Geschweißter Rahmen mit abnehmbaren Seitenwänden, die durch Schlösser gesichert sind / Sicherheits-Hartglas-Tür, Dicke 4 mm. Auf Wunsch auch Metall oder perforiert Max. zulässige Türbelastung beträgt 10 kg Min. Dicke der Oberflächenbeschichtung beträgt 65 Mikrometer Schränke sind für die Installation von Daten- und Telekommunikationsgeräten und deren Verteilersystemen bestimmt Der Rahmen des Schranks und alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die ordnungsgemäß befestigt und während der gesamten Nutzungsdauer des Schranks in die Steckverbinder eingesteckt werden müssen Es gibt eine M8-Schraube am Boden des Schranks als Haupterdungspunkt Kabelöffnungen, die mit ausschlagbaren Blindplatten abgedeckt sind, befinden sich im oberen und unteren Teil der Schrankrückseite, weitere in der oberen und unteren Seite des Schranks Es gibt mehrere Öffnungen im oberen und unteren Teil des Schranks, die die Installation von Lüftungseinheiten ermöglichen und mit ausschlagbaren Blindplatten abgedeckt sind BETRIEBSBEDINGUNGEN Betriebsumgebung: Büro Der Schrank ist nicht für Installationen im Freien und in Umgebungen bestimmt, die die Funktion des Schranks und der installierten Geräte negativ beeinflussen können (z. B. explosionsgefährdete oder feuchte und nasse Umgebungen) Muss geschützt werden vor: Mechanischen Beschädigungen Unsachgemäßer Handhabung Einer anderen als der vorgesehenen Verwendung des Schranks Unsachgemäße Handhabung ist insbesondere: Überlastung (Überschreitung der maximal empfohlenen Last) Geräteinstallation, die den Betrieb und die Funktion des Schranks oder der installierten Ausrüstung negativ beeinflussen kann Veränderung der Konstruktion oder des Designs des Schranks INSTALLATION DES SCHRANKS Dieser Schranktyp ist direkt an der Wand mit Schrauben, Dübeln und Unterlegscheiben (im Lieferumfang enthalten) aufzuhängen. Der Abstand der Montagelöcher ist im Schrankdiagramm angegeben und als „R“ gekennzeichnet. Um die maximal empfohlene Last zu gewährleisten, muss der Schrank an einer Wand mit ausreichender Tragfähigkeit (Ziegel, Beton oder ähnlich) befestigt und die installierte Last gleichmäßig verteilt werden. Um Staubeindringung an Stellen zu vermeiden, an denen Kabel durch eine der Kabelöffnungen geführt werden, können Sie diese mit einer Blindplatte mit Bürste abdichten oder mit einem Kunststoffrahmen sichern (beide sind im Lieferumfang des Schranks enthalten). UMWELTSCHUTZ Alle Teile bestehen aus recycelbaren Materialien und nach der Entsorgung muss der Schrank gemäß den geltenden Vorschriften entsorgt werden. Abmessungen (HxBxT in mm): 900 x 600 x 495 Türgröße (HxB in mm): 795 x 530 Nettogewicht: 30,3 kg / Bruttogewicht: 30,7 kg

• Herstellernummer: RUA-18-AS5-CAX-A1
• Türbreite: 530mm
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 900mm
• Verpackungshöhe: 0.900m
• EAN Barcode: 8595105018798
• Verpackungsvolumen: 0.2673m³
• Verpackungslänge: 0.495m
• Herstellerinformation: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 30.850kg
• Verpackungsbreite: 0.600m
• Marke: Tritón
• Zolltarifnummer: 8538100090
• Schutzklasse: IP30
• Empfohlene maximale Last: 30kg
• Breite: 600mm
• Höheneinheit: 18U
• Türhöhe: 795mm
• Tiefe: 495mm

Verwendung

Montieren Sie den Schrank sicher an einer geeigneten Wandstruktur gemäß den örtlichen Bau- und Sicherheitsvorschriften. Entfernen Sie die Seitenwände, wenn Sie Zugang zu den installierten Geräten von hinten benötigen. Installieren Sie die Geräte auf den einstellbaren 19-Zoll vertikalen Schienen und stellen Sie die Schienentiefe entsprechend der Gerätetiefe ein. Führen Sie Kabel durch die oberen, unteren oder hinteren Ausschlagöffnungen und entfernen Sie die entsprechenden Blindplatten. Wählen Sie den erforderlichen Türtyp (Glas oder Metall), montieren Sie ihn und passen Sie bei Bedarf die Öffnungsrichtung an; die Tür kann für Transport oder Installation abgenommen werden. Schließen Sie den Schrank vor dem Einschalten der installierten Geräte an das Gebäudeerdungssystem an. Falls zusätzliche Kühlung erforderlich ist, installieren Sie kompatible 19-Zoll-Lüftereinheiten in den dafür vorgesehenen Positionen.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb überschreiten Sie nicht die maximale Last von 30 kg, stellen Sie sicher, dass die Wandhalterung und Befestigungen für das kombinierte Gewicht ausgelegt sind, und halten Sie den Luftstrom durch perforierte Paneele oder durch Hinzufügen von Lüftereinheiten frei, wenn Sie wärmeerzeugende Geräte installieren.
