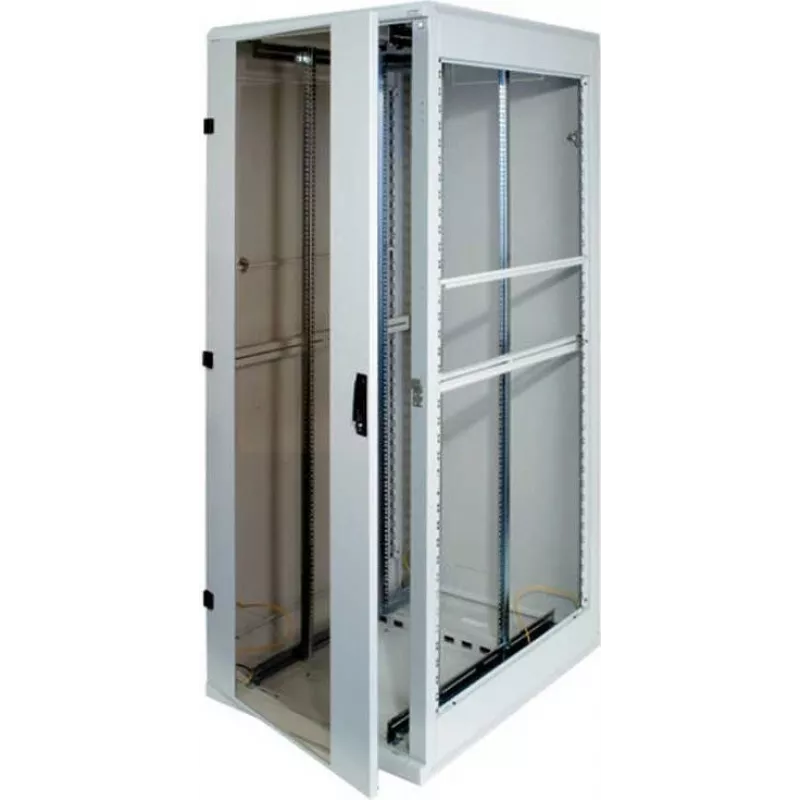

Freistehendes Rack Triton RMA-42-A89-CAX-N1 42U 800 kg Grau

Geschweißter Standverteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA Standverteiler-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg für alle Größen bei gleichbleibender Konstruktionsfestigkeit ermöglichen. Hohe Stabilität der Konstruktion Das RMA verfügt über eine robuste geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das großartige Erscheinungsbild des Wagens. Die Doppeltüren sind mit Einsteck-Scharnieren ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von nahezu 180°. Die Türen können leicht entfernt und der Türanschlag gewechselt werden. Triton-Hebelgriffe Wir fertigen unsere eigenen schwenkbaren Hebelgriffe für Standverteiler. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Halbzylinder-Schließzylinder verwendet werden (optionales Zubehör). Patent: PUV 2013-27443 Verstellbare vertikale Einbauschienen Die vertikalen 19" Rasterschienen sind in der Gehäusetiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Das RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Diese sind wie die Rückwand standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten Eine spezielle massive Blechtür für den Einbau der RAx-CH-X0x-X3 Lüftungseinheiten kann für diesen Verteilertyp bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Belüftung. Ausbrechbare Kabeleinführungen Die Kabeleinführungen im hinteren Teil des Verteilers sind mit ausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigung (beides ist im Zubehörpaket enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit ausbrechbarer Platte ermöglicht den Ein- und Ausbau eines Triton-Lüftereinschubs von außen ohne Schrauben. Lenkrollen, Nivellierfüße, Sockel Der Verteiler kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, bei Bedarf mit optionalem Zubehör für Sockel, Lenkrollen oder Schwerlastrollen mit Stützrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Schlösser wie die Vordertür. Belüftungsschlitze im Rahmen Die RMA-Verteiler verfügen über Belüftungsschlitze im Rahmen für die Zufuhr von Kühlluft zu den installierten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind miteinander verbunden und gemäß den relevanten Normen geerdet. Flex-Rahmen (gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation von verstellbaren vertikalen Montageschienen mit 19", 21" und 23" Abstand, je nach verwendeter Technologie. Mittleres Paar vertikaler Montageschienen Für Verteilerschränke mit einer Tiefe von über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die durch ihr offenes Profil den Einbau tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Trägerarten (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteiler können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19" Zubehör beträgt 330 mm. 19" Standverteiler mit Schutzart IP20 Der Verteiler enthält 4 (6 bei Verteilern mit mehr als 800 mm Tiefe) verstellbare vertikale Einbauschienen zur Installation der Komponenten. Verteilerschrankaufbau: geschweißte Stahlkonstruktion mit abnehmbaren Wänden, ein- oder zweiflügeligen Türen in massiver Blechausführung, perforiert (80 % und 86 % Luftdurchlass) oder Glastürausführungen mit 4 mm dickem Sicherheitsglas. Sie können an der Vorder- oder Rückseite des Verteilers montiert werden. Die maximal zulässige Belastung der einzelnen Türen beträgt 20 kg. Die Mindestschichtdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen sowie deren Verteilersystemen konzipiert. Der Verteilergestell und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilerschranks befindet sich eine M8-Schraube als Hauptanschlusspunkt. Kabeleinführungen mit ausbrechbaren Abdeckungen befinden sich oben und unten. Die empfohlene maximale statische Belastung des Verteilers beträgt 800 kg bei Verwendung von Nivellierfüßen oder eines Sockels. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Tiefe: 900 mm
• Türhöhe: 1884 mm
• Empfohlene maximale Belastung: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 1970 mm
• Verpackungshöhe: 1,970 m
• Vordertür: Glastür mit Linksanschlag
• Verriegelung der Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Massives Blech, mit zwei Sicherheitsschlössern
• Seitenwand links: Massives Blech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Blechrückwand, mit zwei Sicherheitsschlössern
• Verriegelung der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 697 mm
• Herstellernummer: RMA-42-A89-CAX-N1
• EAN Barcode: 8595105192993
• Verpackungslänge: 0,900 m
• Verpackungsvolumen: 14,180 m³
• Herstellerinformation: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei Montage dieser Füße erhöht sich das Einbaumaß des Schrankes um 24 bis 35 mm.
• Maximaler Abstand der vertikalen Schienen: 784 mm
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 122,640 kg
• Verpackungsbreite: 0,800 m
• Marke: Tritón
• Schutzart: IP20
• Breite: 800 mm
• Höheneinheit: 42U

Verwendung

Stellen Sie den Schrank auf die mitgelieferten Nivellierfüße oder montieren Sie bei Bedarf optionale Lenkrollen oder einen Sockel. Passen Sie die vertikalen 19"-Schienen an die geeignete Tiefe für Ihre Geräte an und befestigen Sie die Geräte mit Standard-Rackschrauben und Montagewinkeln. Führen Sie Kabel durch die Ausbrechöffnungen und dichten Sie die Öffnungen mit den mitgelieferten Bürstenleisten oder Schutzrändern ab, um das Eindringen von Staub zu reduzieren. Wenn eine aktive Kühlung erforderlich ist, installieren Sie kompatible Lüftereinheiten in der vorgesehenen Öffnung oder bestellen Sie die optionale Lüftereinheitentür für eine einfachere Montage und Wartung.

Empfehlungen

Für Installationen mit Lasten über 500 kg oder umfangreicher Verkabelung installieren Sie das horizontale Kabelmanagement im Gestell und ziehen Sie den Schwenkrahmen für 800 mm breite Schränke in Betracht, um den Zugang zu den Geräten zu vereinfachen. Stellen Sie die Erdung der abnehmbaren Teile gemäß den Normen sicher und wählen Sie geeignetes Zubehör (Lenkrollen, Sockel, Lüftereinheiten) passend zur vorgesehenen Umgebung und den Gewichtsanforderungen.
