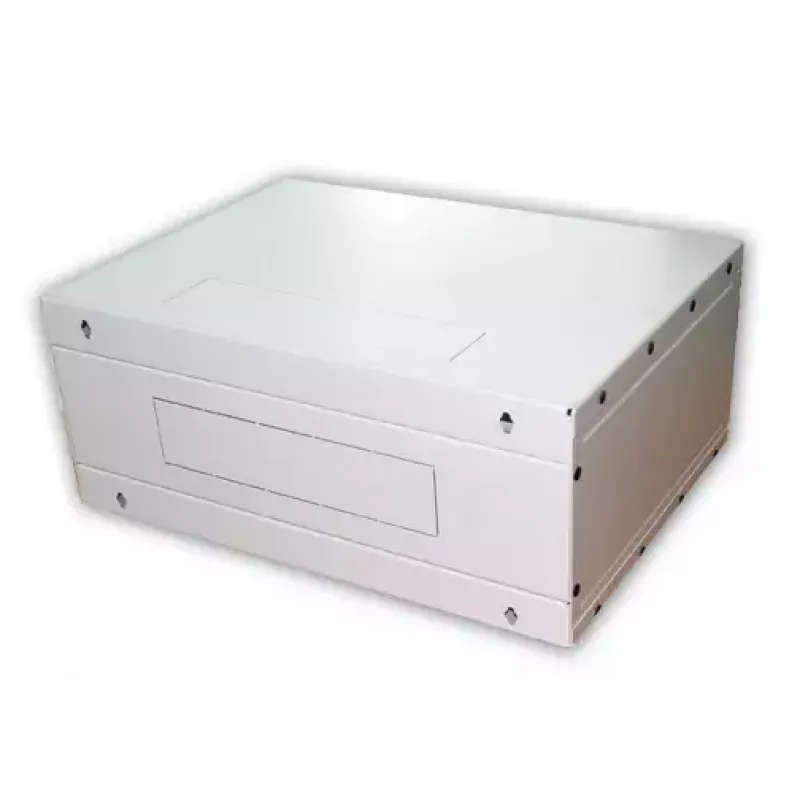

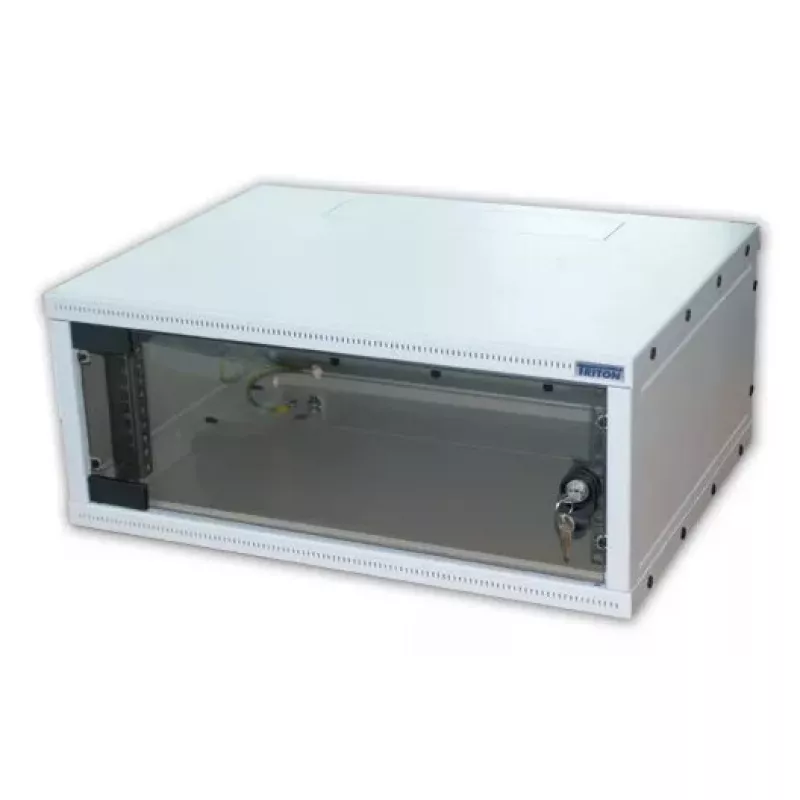

Wandmontierter Rack Triton RXA-09-AS4-CAX-A1

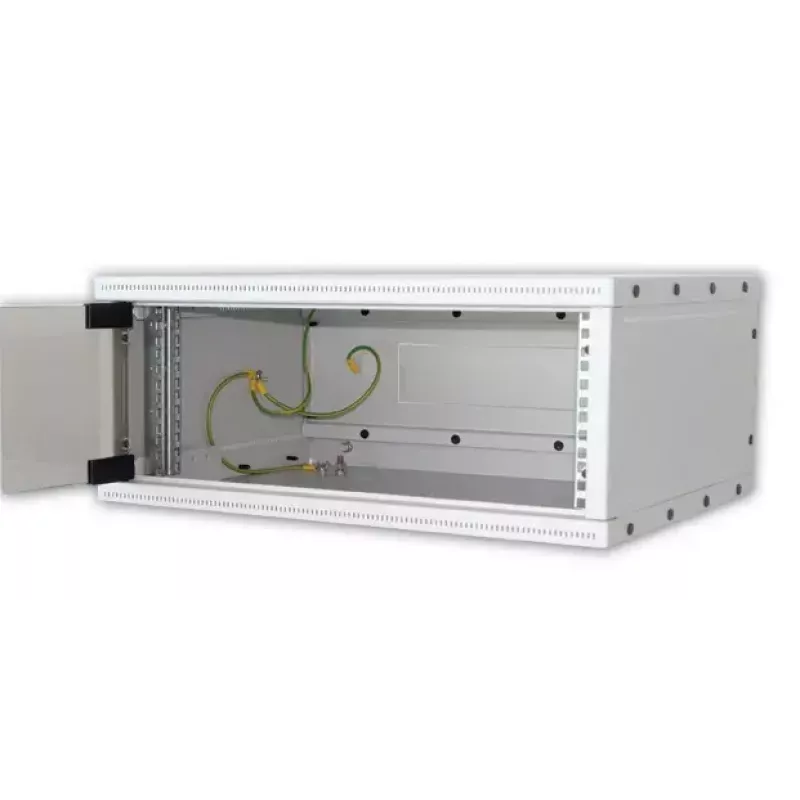

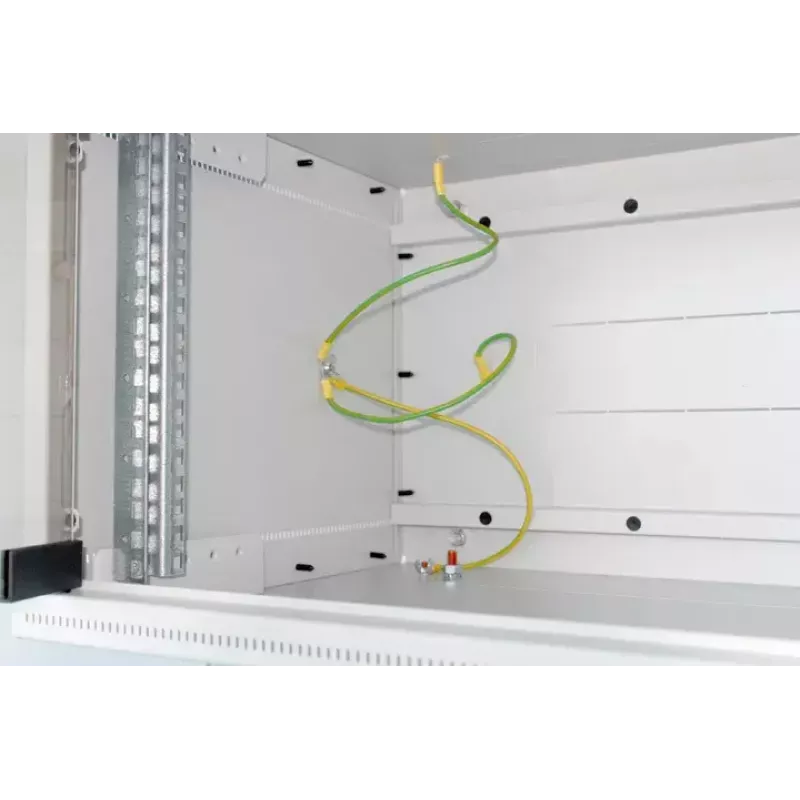

Das RXA-Wandgehäuse verkörpert das Konzept „Flachpaket", d. h. ein zerlegbares Gehäuse, das unmontiert geliefert wird. FLACHPAKET-KONZEPT Reduziert Transport- und Lagerkosten. In Verbindung mit einer einzigartigen Konstruktion trägt es zu einem attraktiven Preis bei, während alle funktionalen Eigenschaften erhalten bleiben. MONTAGE Dank der einzigartigen Konstruktion dauert die Montage des RXA nur wenige Minuten und erfordert fast kein Werkzeug (Torx T25). Kunststoffstifte dienen zur Verbindung aller Einzelteile. BESCHREIBUNG, VERWENDUNGSZWECK Zerlegbarer 19"-Wandgehäuseschrank mit IP30-Schutz, wird unmontiert geliefert. Das Gehäuse wird direkt an der Wand aufgehängt. Gehäuse inklusive zwei verstellbaren vertikalen Schienen. Gehäusekonstruktion: Gehäuse besteht aus Teilen, die durch Kunststoffstifte verbunden werden / Glastür: Sicherheitseinscheiben-Sicherheitsglas, Dicke 4 mm. Maximal zulässige Belastung der Tür beträgt 10 kg. Mindestdicke der Oberflächenveredelung beträgt 65 Mikrometer. Gehäuse sind für die Installation von Daten- und Telekommunikationsgeräten und deren Verteilungssysteme vorgesehen. Alle Teile sind mit Erdungskabeln verbunden, die ordnungsgemäß befestigt und während der gesamten Nutzungsdauer des Gehäuses in Steckverbinder eingeführt sein müssen. Eine M8-Schraube befindet sich am Boden des Gehäuses als zentraler Erdungspunkt. Kabelöffnungen, die mit ausbrechbaren Blindplatten abgedeckt sind, befinden sich oben und unten an der Gehäuserückseite, weitere in der Ober- und Unterseite des Gehäuses. BETRIEBSBEDINGUNGEN Betriebsumgebung: Büro. Das Gehäuse ist nicht für die Installation im Freien und in Umgebungen vorgesehen, die die Funktionalität des Gehäuses und der montierten Geräte negativ beeinflussen können (z. B. explosionsgefährdete Bereiche oder feuchte und nasse Umgebungen). Es muss geschützt werden vor: Mechanischen Beschädigungen, unsachgemäßer Handhabung, einer anderen als der vorgesehenen Verwendung. Unsachgemäße Handhabung ist insbesondere: Überlastung (Überschreiten der maximal empfohlenen Belastung), Geräteinstallation, die Betrieb und Funktion des Gehäuses oder der installierten Ausrüstung negativ beeinflussen kann, Veränderung der Konstruktion oder des Designs des Gehäuses. INSTALLATION DES GEHÄUSES: Es ist erforderlich, alle einzelnen Gehäuseteile zusammenzubauen und mit den mitgelieferten Kunststoffstiften zu verbinden. Siehe beiliegende Anleitung für die detaillierte Montageanleitung. Dieser Gehäusetyp wird direkt an der Wand mit Schrauben, Wanddübeln und Unterlegscheiben aufgehängt. Der Abstand der Montagelöcher ist im Gehäuseschema mit „R" gekennzeichnet. Um die maximale empfohlene Belastung zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragfähigkeit (Ziegel, Beton oder ähnlich) befestigt und die installierte Last gleichmäßig verteilt werden. Um das Eindringen von Staub zu vermeiden, wenn Kabel durch eine der Kabelöffnungen führen, können Sie diese mit einer Blindplatte mit Bürste abdichten. UMWELTSCHUTZ: Alle Teile bestehen aus recycelbaren Materialien und nach der Entsorgung muss das Gehäuse gemäß den geltenden Vorschriften entsorgt werden.

Technische Daten: Zerlegbarer 19"-Wandgehäuseschrank, einteilige Glastür. Maße: Breite 550 mm, Tiefe 400 mm

• Herstellernummer: RXA-09-AS4-CAX-A1
• EAN Barcode: 8595105020418
• Türhöhe: 412 mm
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Zerlegbar: Ja
• Farbe: Grau (RAL7035)
• Höhe (außen): 463 mm
• Verpackungshöhe: 0,463 m
• Verpackungsvolumen: 0,1019 m³
• Verpackungslänge: 0,400 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 17,330 kg
• Verpackungsbreite: 0,550 m
• Tiefe: 400 mm
• Marke: Tritón
• Zolltarifnummer: 8538100090
• Maximal empfohlene Belastung: 25 kg
• Schutzart: IP30
• Breite: 550 mm
• Türbreite: 505 mm
• Höheneinheiten: 9U

Verwendung

Packen Sie die Flachpaket-Komponenten aus und folgen Sie der Montageabfolge, um die Seitenwände mit den mitgelieferten Kunststoffstiften zu verbinden. Nur minimales Werkzeug ist typischerweise für die Schienen- und Schraubenbefestigung erforderlich. Montieren Sie die verstellbaren 19"-Profilschienen in der für Ihre Geräte passenden Tiefenposition und sichern Sie diese mit Schrauben. Befestigen Sie das Rack gemäß den örtlichen Tragfähigkeits- und Montagevorschriften an einer geeigneten Wandstruktur und führen Sie dann die Kabel durch die oberen, unteren oder hinteren Kabeleinführungen, indem Sie die erforderlichen Blindplatten ausbrechen. Bauen Sie Geräte und Rangierausrüstung in die 19"-Schienen ein und sichern Sie sie gemäß den Herstellerempfehlungen. Setzen Sie die Glastür ein und stellen Sie sie so ein, dass sie von der bevorzugten Seite aus öffnet.

Empfehlungen

Für eine sichere Installation stellen Sie sicher, dass die Wand und die Befestigungen das kombinierte Gewicht von Rack und Ausrüstung tragen können (maximal empfohlene Gerätelast 25 kg). Verwenden Sie eine angemessene Kabelführung und halten Sie um aktive Geräte ausreichend Belüftungsraum frei. Stellen Sie sicher, dass die Erdung gemäß den örtlichen elektrotechnischen Vorschriften angeschlossen ist.
