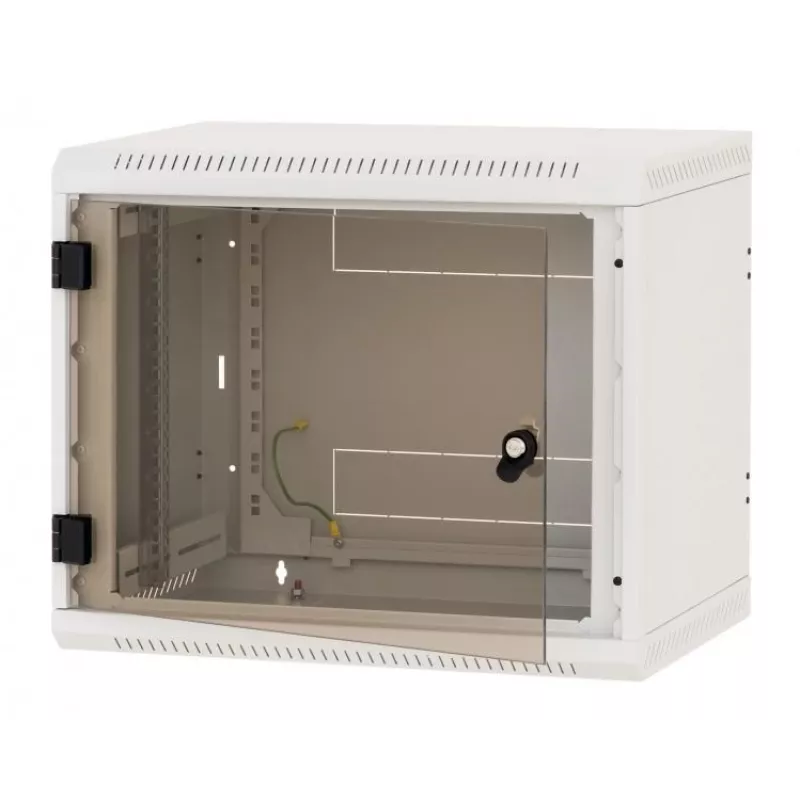

Wandmontierter Rack Triton RBA-09-AS5–CAX–A1 9U Weiß

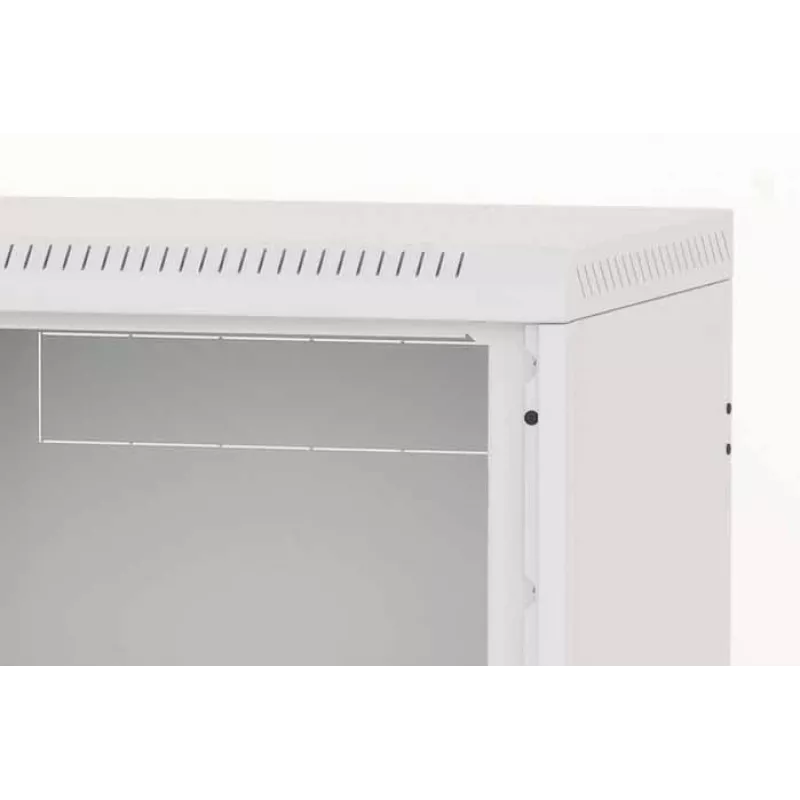

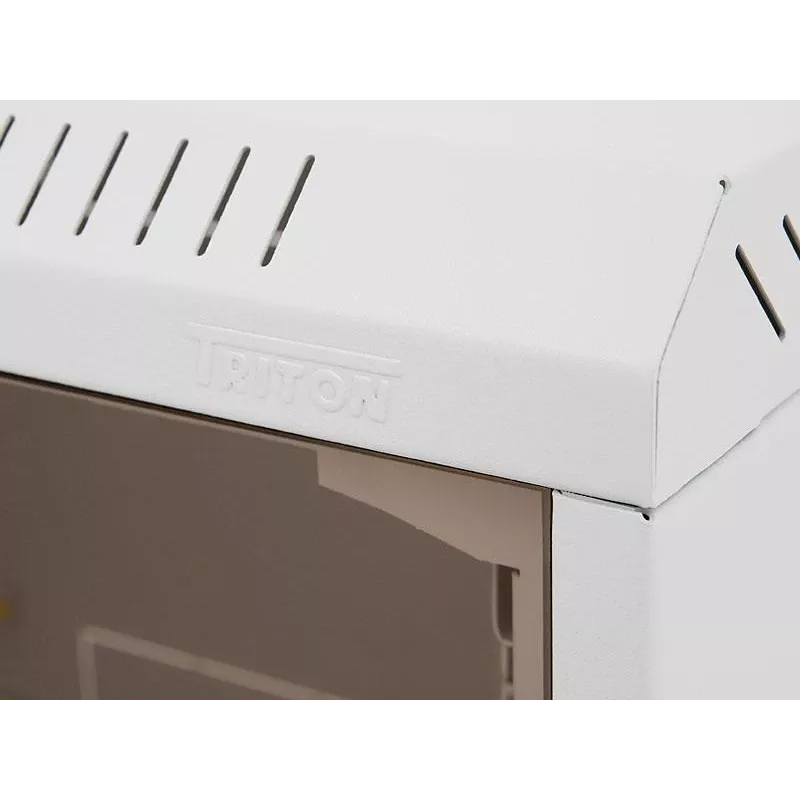

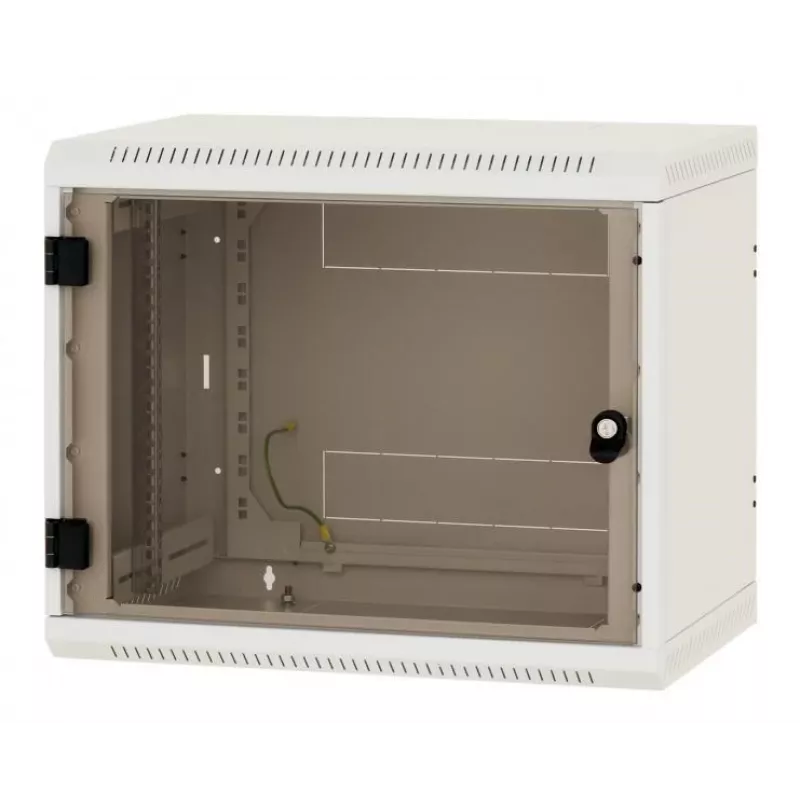

Das Triton RBA-09-AS5–CAX–A1 ist ein 9U wandmontiertes Rack, das für die Installation von Daten- und Telekommunikationsgeräten sowie deren Verteilungssystemen konzipiert ist. Der Schrank verfügt über eine kompakte, geschweißte Stahlkonstruktion mit einer 5 mm dicken Sicherheitsglas-Fronttür (Standard), einstellbaren 19-Zoll-Vertikalschienen und ausbrechbaren Blindplatten für die Kabeleinführung oben, unten und hinten. Das Gerät hat einen IP30-Schutz, ein weißes Finish und einen Erdungsanschlusspunkt, um eine ordnungsgemäße Erdung während des Gebrauchs zu gewährleisten.

Vorteile

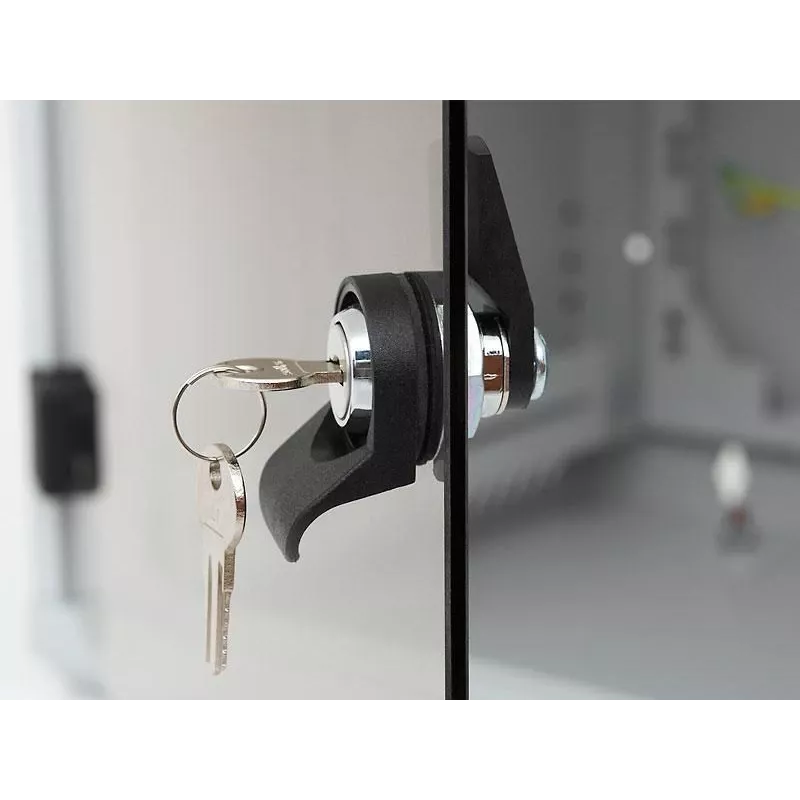

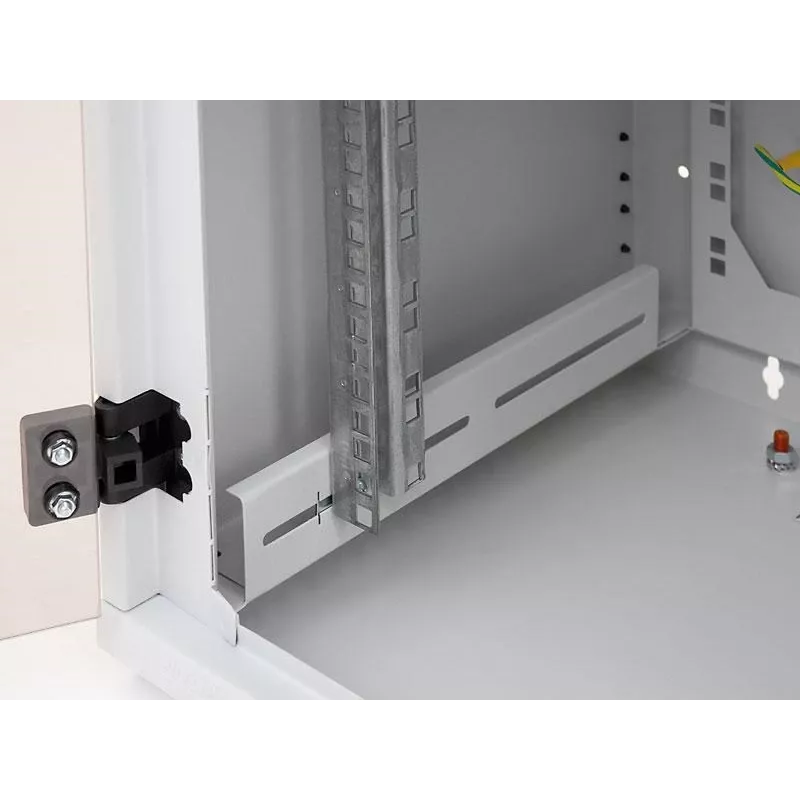

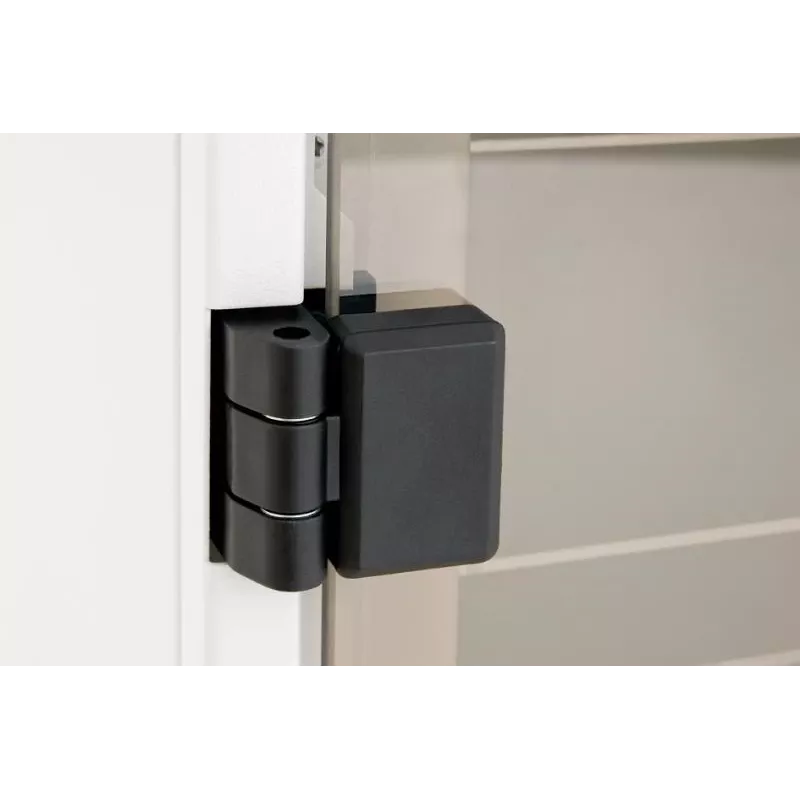

Die geschweißte Konstruktion bietet eine zuverlässige mechanische Festigkeit und ein gepflegtes Erscheinungsbild. Die aufklappbare Glastür öffnet sich um fast 180° und ist für einen leichteren Zugang abnehmbar. Ein Paar 19-Zoll-Vertikalschienen ist in der Tiefe frei einstellbar, um die Gerätemontage und das Kabelmanagement zu erleichtern. Ausbrechbare Blindplatten und eine mitgelieferte Bürstendichtungsplatte reduzieren das Eindringen von Staub. Das Paket enthält Schlüssel, Befestigungsschrauben, Dübel, Käfigmuttern und die Blindplatte mit Bürste für die sofortige Installation.

Geeignet für (Aufgaben / Anwendungsfälle)

• Montage von Netzwerk-Switches, Patchpanels und kleinen Servern in Büros und Serverräumen
• Organisation von Telekommunikations- und Datenverteilungsgeräten in Kommunikationsschränken
• Platzsparende wandmontierte Installationen bei begrenzter Stellfläche

Wichtige Spezifikationen

• Modell: Triton RBA-09-AS5–CAX–A1
• Rack-Kapazität: 9U
• Abmessungen (B×T×H): 600 × 495 × 500 mm
• Gewicht: 19,7 kg
• Maximale Tragfähigkeit: 30 kg
• Fronttür: 5 mm Sicherheitsglas (Standard); optionale Stahl- oder perforierte Tür
• Schutzart: IP30
• Farbe: Weiß

Gebrauchsanweisung

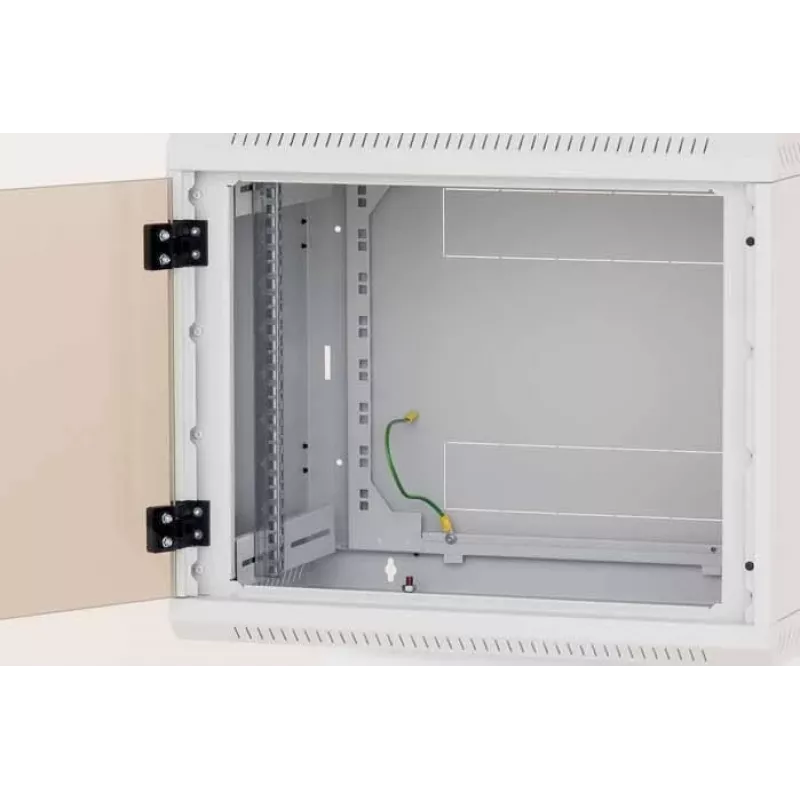

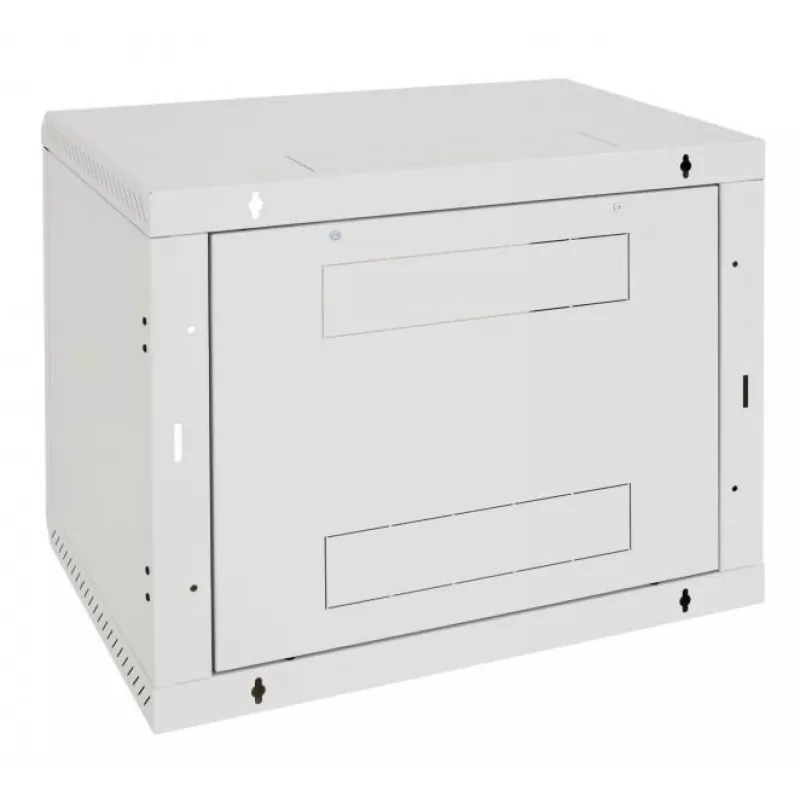

Hängen Sie den Schrank an einer geeigneten, tragfähigen Wand mit geeigneten Dübeln für das Wandmaterial auf. Befestigen Sie die mitgelieferten Käfigmuttern und verschiebbaren 19-Zoll-Schienen in der erforderlichen Tiefe und installieren Sie dann die Geräte in den Schienen gemäß den üblichen 19-Zoll-Rack-Montagepraktiken. Verwenden Sie die ausbrechbaren Blindplatten und die mitgelieferte Bürstendichtungsplatte, um Kabel in den oberen, unteren oder hinteren Öffnungen zu verlegen und abzudichten. Schließen Sie die Erdungskabel des Rahmens und der abnehmbaren Teile an den Erdungspunkt des Schranks (M8-Schraube an der Unterseite) an und stellen Sie sicher, dass alle Erdungsverbindungen während des Gebrauchs fixiert bleiben.

Empfehlungen

Platzieren Sie schwerere Geräte möglichst weit unten im Schrank, um die Stabilität zu gewährleisten, und überschreiten Sie nicht die maximale Belastung von 30 kg. Stellen Sie sicher, dass alle Erdungsanschlüsse vorhanden sind, bevor Sie die Geräte mit Strom versorgen, um die Sicherheit und elektromagnetische Verträglichkeit zu gewährleisten.
