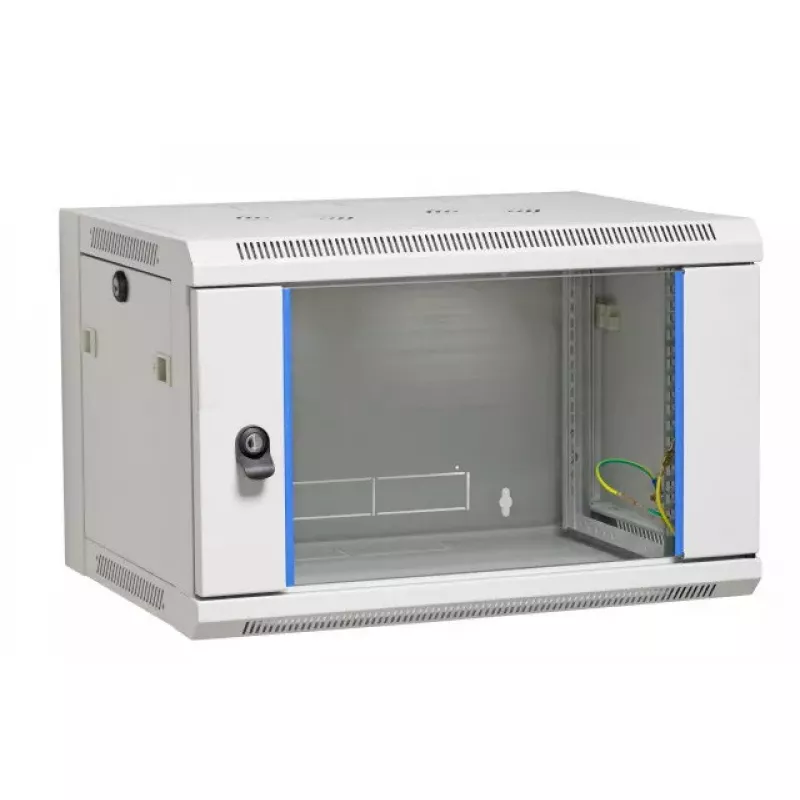

Wandmontageschrank EFB Elektronik 691709FGR.2

Der Wandmontageschrank EFB Elektronik 691709FGR.2 ist ein Stahlblechgehäuse mit verschraubtem Rahmen, wird unmontiert geliefert und ist selbstbelüftet. Die Einheit verfügt über eine abnehmbare Seitenwand mit Schnellverschluss, ein Dach, einen Boden und eine Rückwand mit vorgestanzten Öffnungen für die Kabeleinführung (230 x 41 mm) sowie eine Dachvorbereitung zur Montage von 2 x Einzellüftern. Im Inneren befinden sich 2 x 19"-Schienen an der Vorderseite mit einstellbarer Tiefe. Die Vordertür hat ein Fenster aus zertifiziertem Sicherheitsglas (4 mm) und ein Schloss. Die Schrankteile sind vollständig geerdet und der Schrank hat eine maximale Belastung von 60 kg sowie die Schutzart IP20. Die Lackierung erfolgt in RAL7035 (lichtgrau). Enthaltenes Zubehör: 2 x Schlüssel. Lieferung: unmontiert in Transportverpackung (1 Karton).

Vorteile

Der Wandmontageschrank bietet eine kompakte Stahlkonstruktion mit tiefenverstellbaren Frontschienen für die flexible Gerätemontage und eine verglaste Vordertür für bequeme Sichtkontrolle. Vorgestanzte Kabeleinführungsöffnungen und Dachvorbereitungen für zwei Lüfter vereinfachen die Installation von Verkabelung und aktiver Kühlung. Die vollständige Erdung der Schrankteile und eine abschließbare Sicherheitsglastür bieten ein sicheres, normgerechtes Gehäuse für Netzwerkkomponenten.

Geeignet für

• Montage und Organisation von 19"-Netzwerkgeräten in Büros und kleinen Serverräumen
• Netzwerkinstallationen in Innenräumen, die Schutzart IP20 erfordern
• Rack-Montage von Switches, Patchpanels und kompakten Servern mit begrenztem Gewicht (bis zu 60 kg)

Wichtige Spezifikationen

• Marke: EFB Elektronik
• Modell: 691709FGR.2
• Abmessungen (B×T×H): 570 × 600 × 500 mm
• Material: Stahlblechgehäuse mit verschraubtem Rahmen
• Profilschienen: 2 × 19" frontseitig, tiefenverstellbar
• Kabeleinführung: Vorgestanzte Öffnungen 230 × 41 mm (Dach, Boden, Rückseite)
• Lüftervorbereitung: Dach vorbereitet für 2 × Einzellüfter (Art.-Nr. 691664)

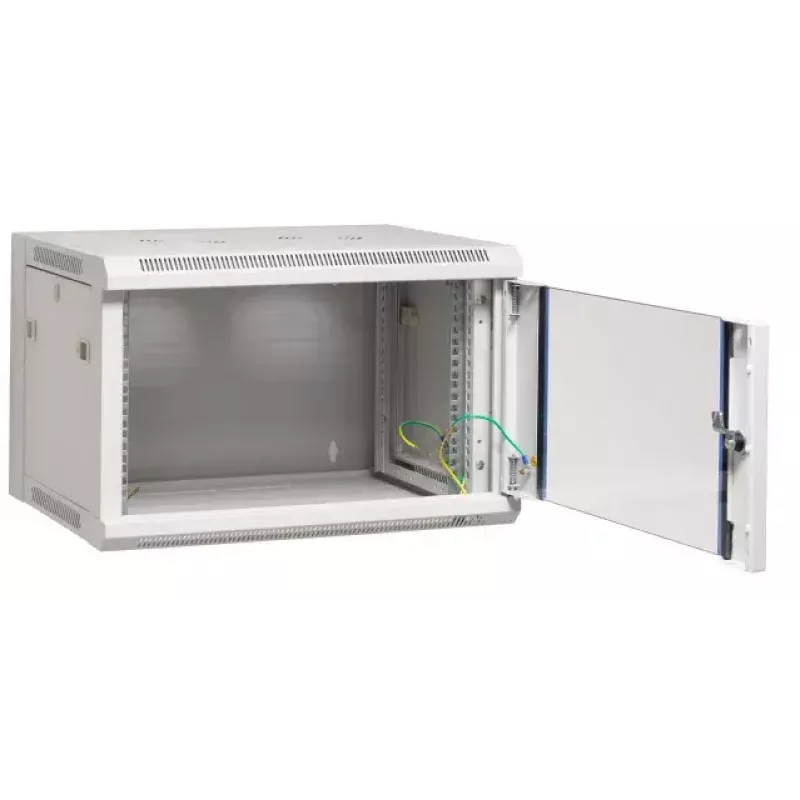

• Vordertür: Sicherheitsglasfenster (4 mm) mit Schloss
• Erdung: Schrankteile vollständig geerdet
• Max. Belastung: 60 kg
• Schutzart: IP20
• Oberfläche: RAL7035 (lichtgrau)
• Enthaltenes Zubehör: 2 × Schlüssel

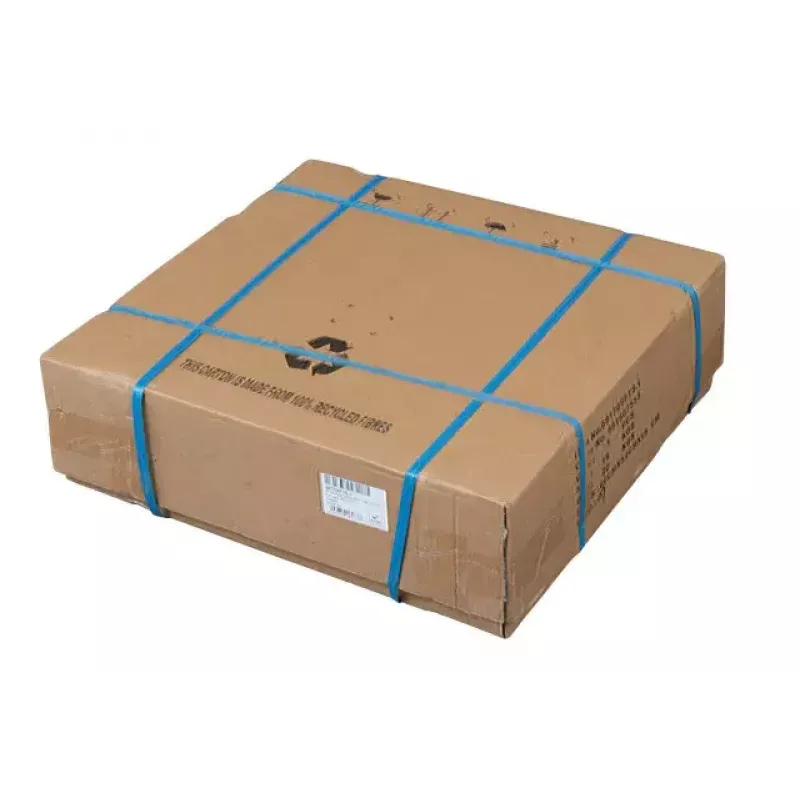

• Lieferung: Unmontiert in Transportverpackung (1 Karton)

Verwendung

Packen Sie den Karton aus und montieren Sie den Schrank gemäß der mitgelieferten Montageanleitung. Bringen Sie die abnehmbare Seitenwand mit dem Schnellverschluss an und montieren Sie die tiefenverstellbaren 19"-Schienen entsprechend Ihrer Geräte. Führen Sie die Kabel durch die vorgestanzten Öffnungen in Dach, Boden oder Rückseite. Falls aktive Kühlung erforderlich ist, montieren Sie bis zu zwei Einzellüfter an den vorbereiteten Dachpositionen (verwenden Sie kompatible Lüfter, Art.-Nr. 691664). Installieren Sie die Geräte auf den frontseitigen Schienen, sichern Sie die Tür und schließen Sie die Erdung als Teil des Installationsprozesses an.

Empfehlungen

Platzieren Sie den Wandmontageschrank an einer geeigneten tragenden Wand und stellen Sie eine sichere Verankerung sicher. Überschreiten Sie nicht die maximale Belastung von 60 kg. Verwenden Sie geeignete Kabelverschraubungen oder Bürstenleisten für die vorgestanzten Öffnungen, um eine ordentliche Kabeleinführung zu gewährleisten und die Arbeitssicherheit einzuhalten. Für eine verbesserte Belüftung sollten Sie die empfohlenen Lüfter installieren und Platz für die Luftzirkulation einhalten.
