Wandmontage-Rack Triton Triton 19 Zoll Rack Wandmontage 12U/400

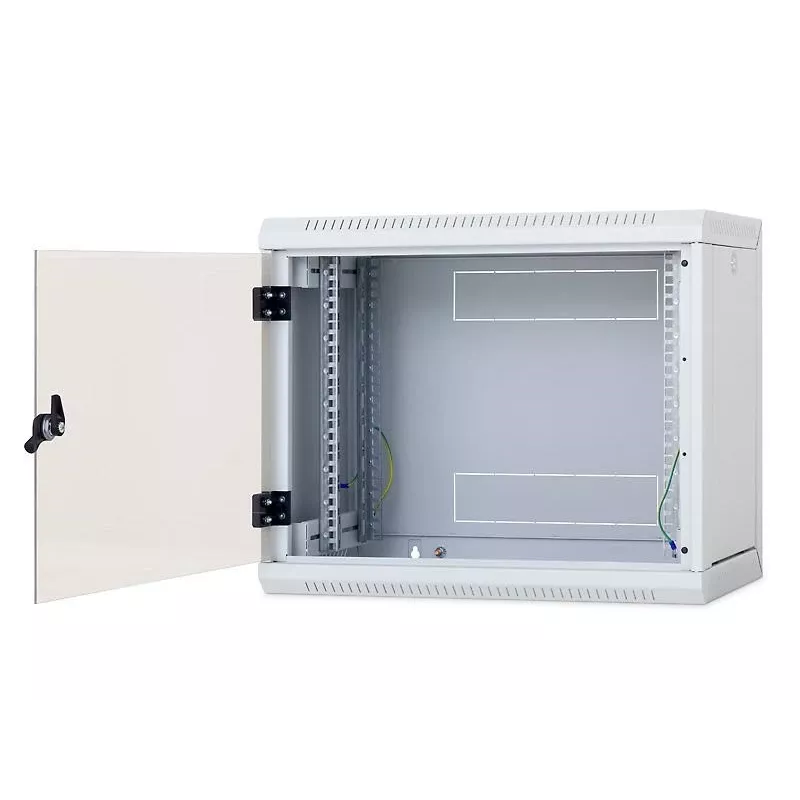

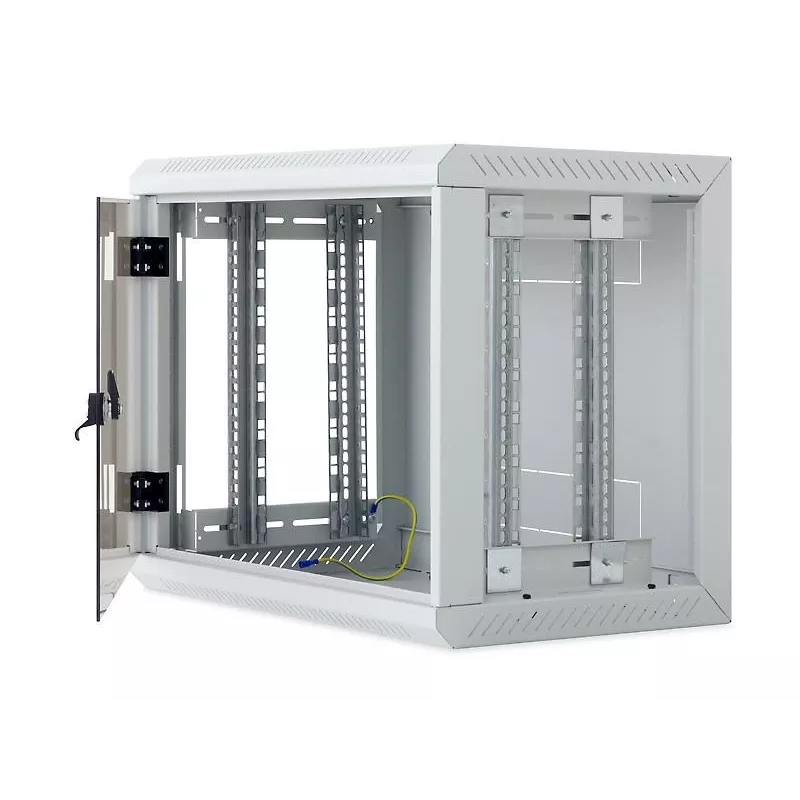

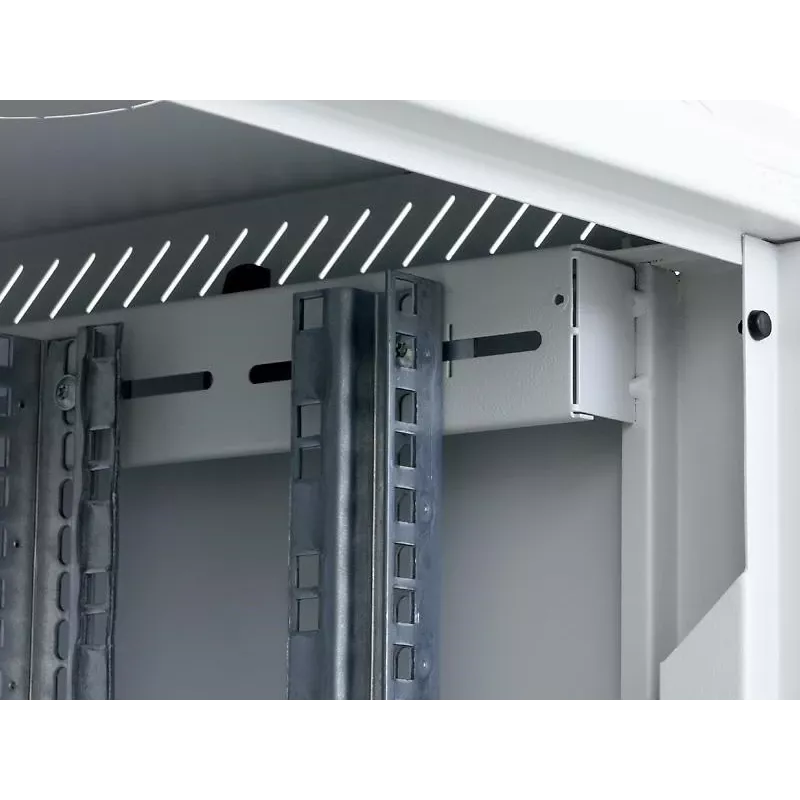

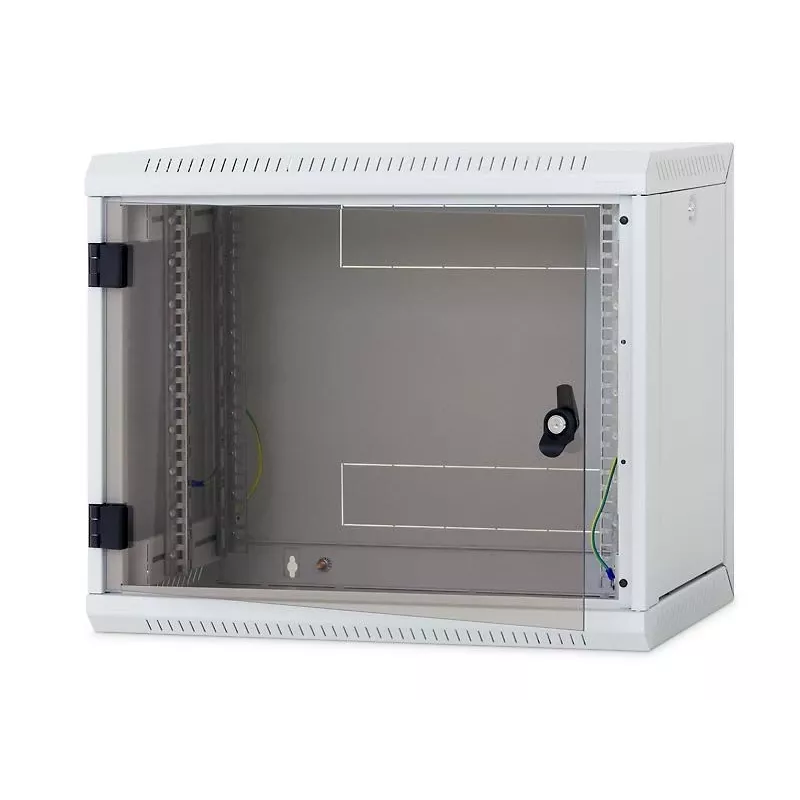

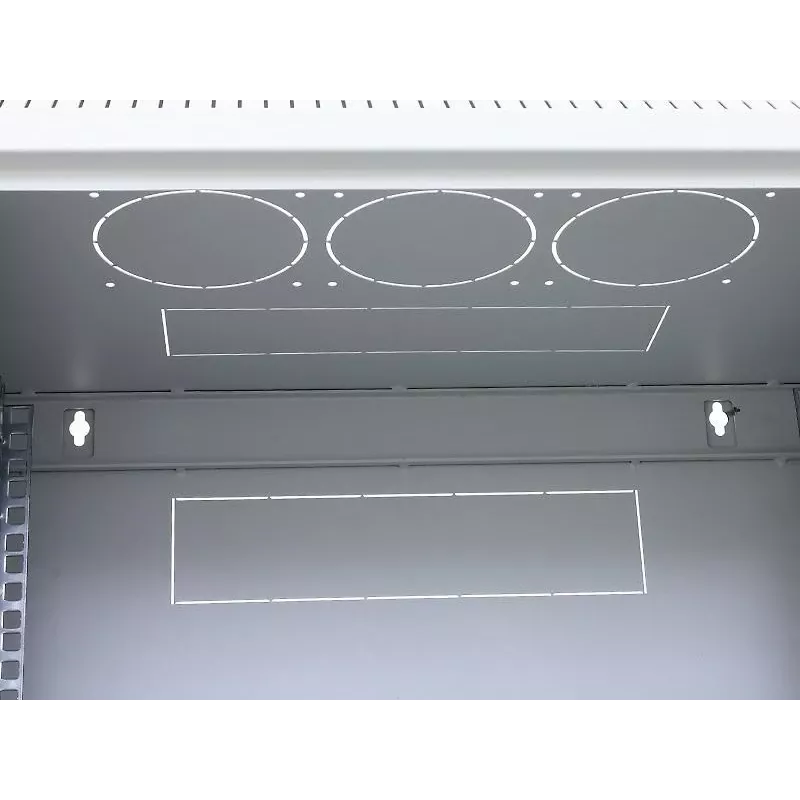

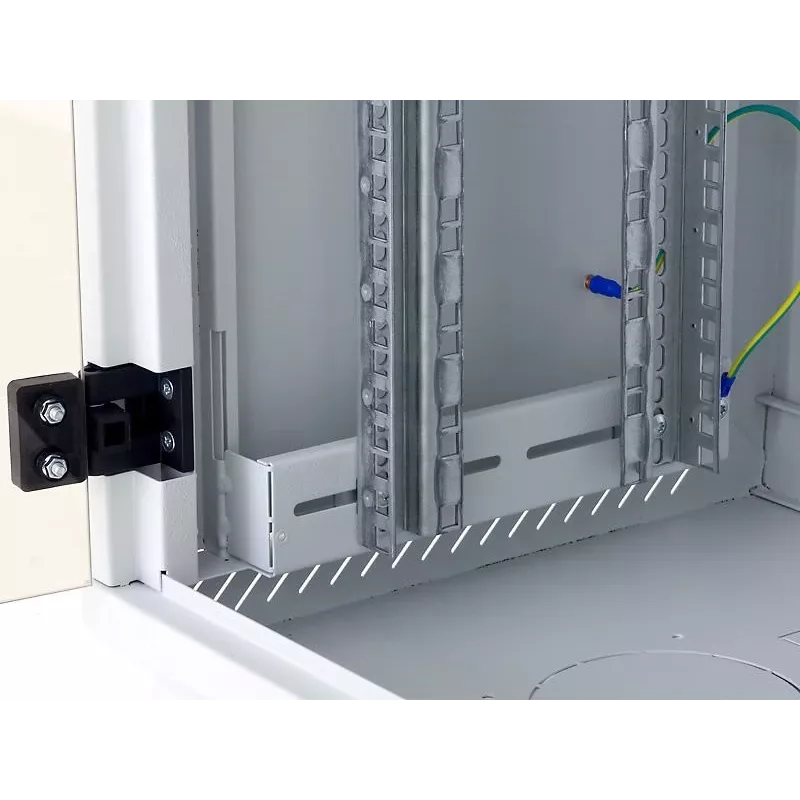

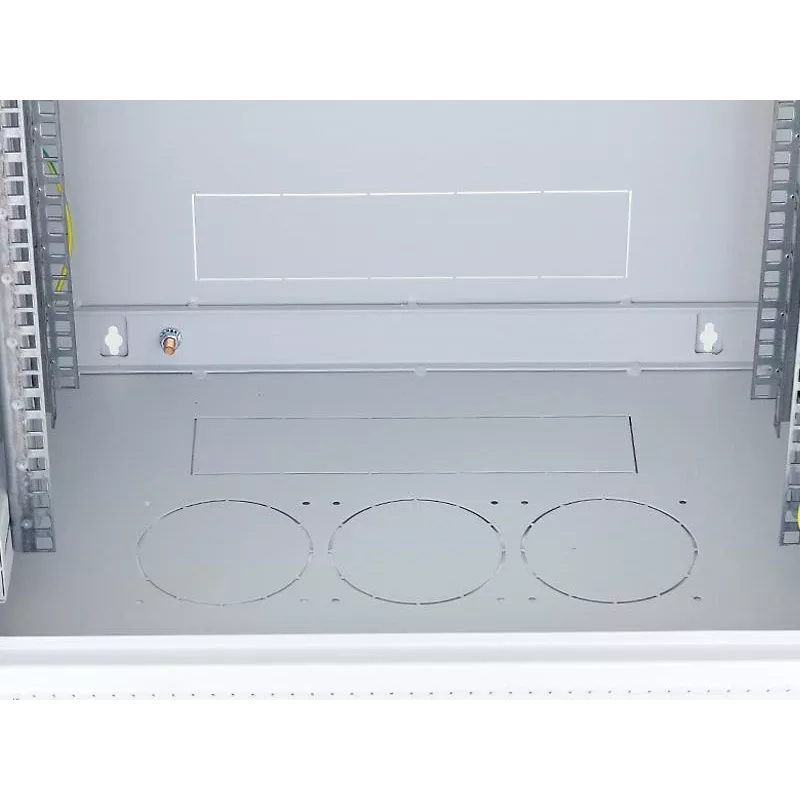

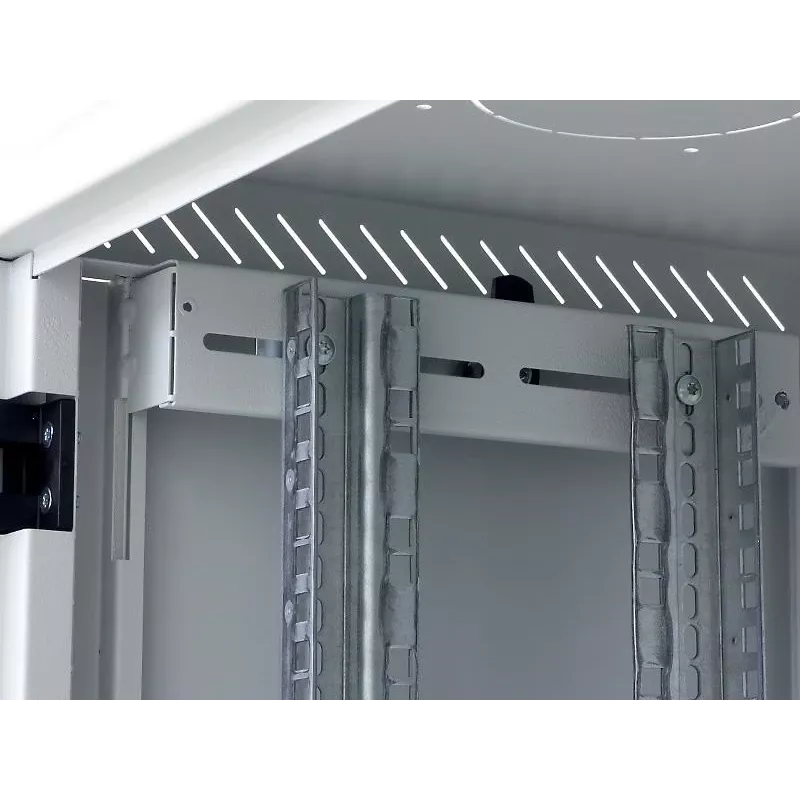

Der RUA-Wandverteiler gehört zu den einteiligen Gehäusen. Dank der abnehmbaren Seitenwände kann ganz einfach auf die installierten Komponenten zugegriffen werden. Das Gehäuse verfügt über eine robuste Schweißkonstruktion. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten sein tolles Aussehen. Der Wandverteiler verfügt standardmäßig über eine Vollglastür. Auf Wunsch kann jedoch auch eine Vollblech- oder perforierte Tür geliefert werden. Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden. ABNEHMBARE SEITENWÄNDE: Durch die abnehmbaren Seitenwände kann von hinten auf die installierten Komponenten zugegriffen werden, ohne dass diese ausgebaut werden müssen. VORBEREITETE LÜFTERAUSBRÜCHE: Neu beim RUA sind bei allen Varianten insgesamt sechs Lüfterausbrüche für die Montage von Ventilatoren RAX-CH-X07-X9 (drei im Dach und drei im Boden des Gehäuses). Damit ermöglicht der RUA nunmehr den Einbau von Komponenten, die früher in Wandgehäusen nicht gekühlt und deshalb in Standverteilern installiert werden mussten. VERSTELLBARE VERTIKALE RASTERSCHIENEN: Das Paar der vertikalen 19"-Rasterschienen kann in der Schranktiefe beliebig stufenlos verstellt werden. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement. HERAUSBRECHBARE VERBLENDUNGEN: Im oberen, unteren und hinteren Teil des Gehäuses befinden sich Kabeleinführungen, die mit herausbrechbaren Verblendungen versehen sind. Bestandteil des Beipacks sind ein Kunststoffrahmen sowie eine Bürstenleiste zum Abdichten der Kabeleinführung gegen Staub. BESCHREIBUNG, VERWENDUNGSZWECK Einteiliger 19"-Wandverteiler mit Schutzgrad IP30 Abnehm- und verschließbare Seitenwände Das Gehäuse wird direkt an der Wand befestigt Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen Verteilerkonstruktion: kompakte Schweißkonstruktion / Vollglastür mit 4 mm starkem Sicherheitsglas. Auch eine Vollblech- oder perforierte Tür ist möglich Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg Die Mindestauftragsdicke beträgt 65 Mikrometer Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt Der Verteilerrahmen sowie alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden Im Dach und Boden des Gehäuses befinden sich herausbrechbare Öffnungen für den Einsatz von Ventilatoren BETRIEBSBEDINGUNGEN Einsatzbedingungen: Büroräume Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume) Er ist zu schützen vor: mechanischer Beschädigung unsachgemäßer Behandlung einer anderen als der für den Verteiler vorgesehenen Verwendung Unter einer falschen Behandlung versteht man insbesondere: Überlastung (Überschreitung der empfohlenen Maximallast) Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können Eingriffe in die Verteilerkonstruktion und sein Design MONTAGE DES VERTEILERS Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben (im Beipack) an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert "R" bezeichnet Um die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft (Ziegel-, Betonwand o. ä.) befestigt und die installierte Last gleichmäßig verteilt werden Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste, die Bestandteil des Beipacks ist, abgedichtet werden UMWELTSCHUTZ Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen Beipack Inhalt: 2x Türschlüssel, 4x Holzschraube 6x50, 4x Unterlegscheibe 6,6, 4x Dübel 10, 8x Käfigmutter M6, 1x Bürstenleiste, 8x Schrauben M6x10, 8x Plasteunterlegscheiben, 1x Kunststoffrahmen 300x700mm Material: Sicherheitsglas gehärtet 5 mm, Stahltiefziehblech Außenmaß (HxBxT in mm): 635 x 600 x 395 Türmaß (HxB in mm): 530 x 530 Gewicht: Netto 21,3 kg / Brutto: 21,7 kg

• Tiefe: 395mm
• Höheneinheit: 12U
• Türhöhe: 530mm
• Türbreite: 530mm
• Herstellernummer: RUA-12-AS4-CAX-A1
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 635mm
• Verpackungshöhe: 0.635m
• EAN Barcode: 8595105018309
• Verpackungsvolumen: 0.1505m³
• Verpackungslänge: 0.395m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 21.520kg
• Verpackungsbreite: 0.600m
• Marke: Tritón
• Zolltarifnummer: 8538100090
• Schutzklasse: IP30
• Empfohlene maximale Belastung: 30kg
• Breite: 600mm

Verwendung

Montieren Sie das Rack an einer geeigneten Wandstruktur mit entsprechenden Dübeln und befolgen Sie die örtlichen Montagevorschriften. Entfernen Sie die Seitenwände, um von hinten auf die installierten Geräte für Verkabelung oder Wartung zuzugreifen. Passen Sie die Position der vertikalen 19"-Schienen in der Tiefe an, um die eingebauten Geräte aufzunehmen, und sichern Sie die Geräte mit standardmäßigem 19"-Montagematerial. Führen Sie Kabel durch die oberen, unteren oder rückseitigen Ausbrechöffnungen und verschließen Sie ungenutzte Eintritte mit den mitgelieferten Abdeckungen. Wenn ein höherer Luftstrom erforderlich ist, installieren Sie kompatible 19"-Lüftereinheiten an den verfügbaren Positionen.

Empfehlungen

Installieren Sie das Rack an einer tragfähigen Wand und stellen Sie sicher, dass das Gesamtgewicht der installierten Geräte die maximalen 30 kg nicht überschreitet. Gehen Sie beim Umgang mit Glastüren beim Aus- und Einbau vorsichtig vor und überprüfen Sie die Erdungsanschlüsse nach der Installation.
