Wandmontage-Rack EFB Elektronik 691712FTS.1

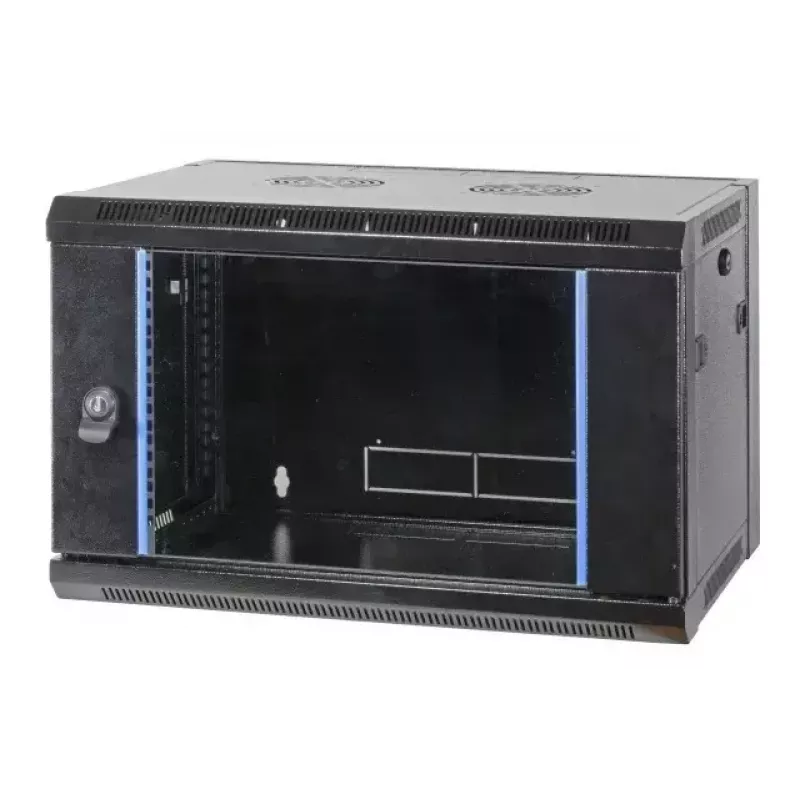

Das Wandmontage-Rack EFB Elektronik 691712FTS.1 ist ein Stahlblechgehäuse mit verschraubtem Rahmen, das für die Wandmontage zur Organisation und Sicherung von Netzwerkgeräten entwickelt wurde. Der Schrank wird unmontiert geliefert und ist selbstbelüftet, mit vorgestanzten Öffnungen für die Kabeleinführung und vorbereiteter Dachmontage für Lüfter. Er bietet frontseitige, tiefenverstellbare 2 × 19"-Schienen und eine Vordertür mit zertifiziertem Sicherheitsglasfenster und Schloss.

Vorteile

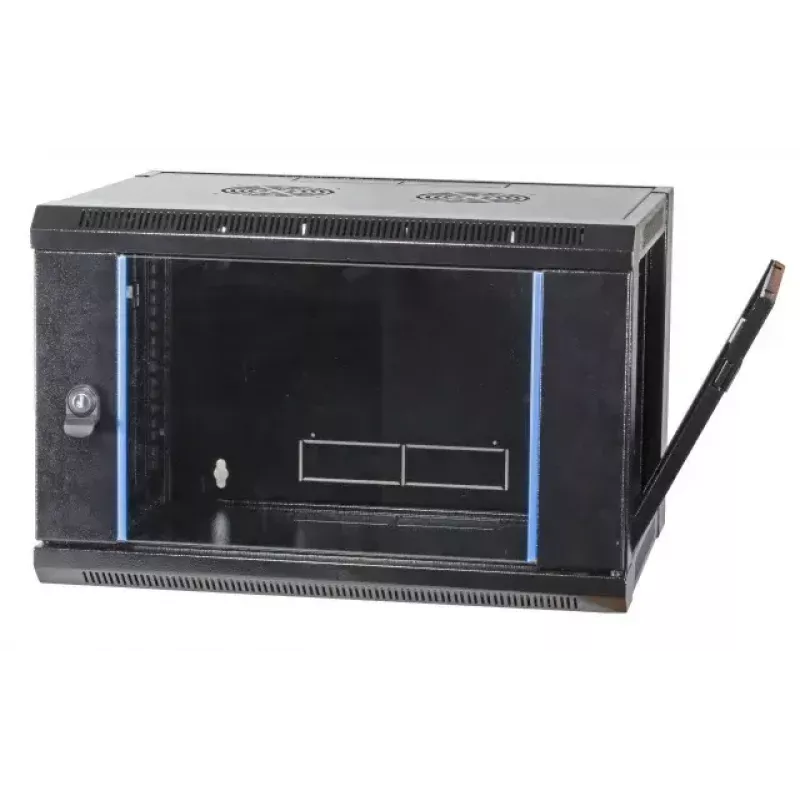

Der Schrank verfügt über eine robuste Stahlkonstruktion mit verschraubtem Rahmen und vollständiger Erdung aller Teile. Die Seitenwand ist mit einem Schnellverschluss abnehmbar, um den Zugang bei Installation und Wartung zu erleichtern. Dach, Boden und Rückwand enthalten vorgestanzte Öffnungen (230 × 41 mm) für die Kabeleinführung, und das Dach ist für die Aufnahme von 2 einzelnen Lüftern (Art.-Nr. 691664) vorbereitet. Die Einheit ist in RAL9005 tiefschwarz lackiert und enthält zwei Schlüssel für die Vordertür.

Geeignet für

• Kabelmanagement und Installation kleiner Server oder Netzwerkgeräte in Büros und Technikräumen
• Montage von Switches, Patchpanels und Routern auf 2 × 19"-Schienen
• Umgebungen, in denen wandmontierte, platzsparende Rack-Lösungen erforderlich sind (Schutzart IP20)

Technische Daten

• Marke: EFB Elektronik
• Modell: 691712FTS.1
• Abmessungen (B × T × H): 570 × 450 × 635 mm
• Montage: Wandmontage, Lieferung unmontiert
• Schienen: 2 × 19" frontseitig, tiefenverstellbar

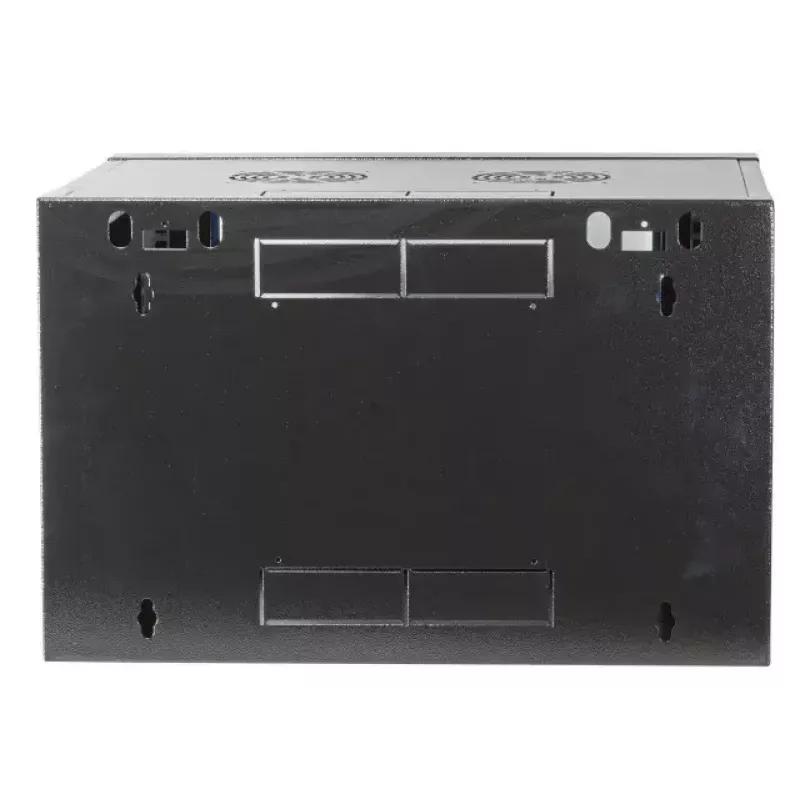

• Kabeleinführungsöffnungen: Vorgestanzt 230 × 41 mm (Dach, Boden, Rückwand)
• Lüftermontage: Dach vorbereitet für 2 einzelne Lüfter (Art.-Nr. 691664)

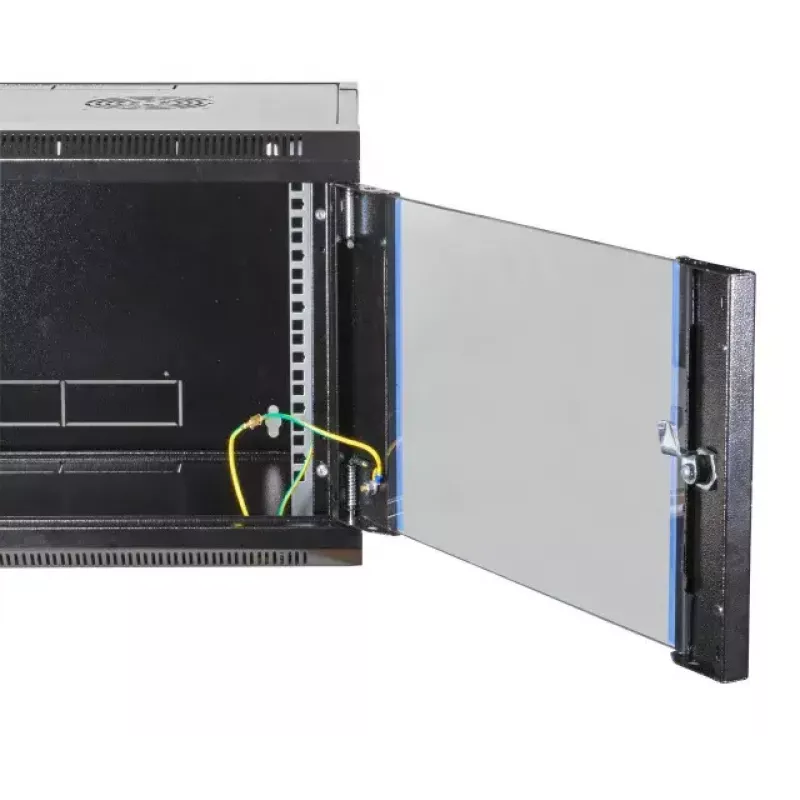

• Vordertür: Zertifiziertes Sicherheitsglasfenster, 4 mm stark, mit Schloss (inkl. 2 Schlüssel)
• Material: Stahlblechgehäuse mit verschraubtem Rahmen
• Max. Belastung: 60 kg
• Schutzart: IP20
• Oberfläche: Lackierung RAL9005, tiefschwarz
• EAN: 4049759160814
• MPN: 691712FTS.1

Anwendung

Bauen Sie den Schrank gemäß der mitgelieferten Transportverpackungsanleitung zusammen und montieren Sie ihn mit geeigneten Dübeln an einer tragfähigen Wand. Entfernen Sie die Seitenwand über den Schnellverschluss, um Geräte auf den tiefenverstellbaren 2 × 19"-Schienen zu installieren. Führen Sie Kabel durch die vorgestanzten 230 × 41 mm-Öffnungen im Dach, Boden oder in der Rückwand. Installieren Sie bei Bedarf zusätzlicher Belüftung bis zu zwei einzelne Lüfter auf dem Dach (Art.-Nr. 691664). Schließen und verriegeln Sie die Vordertür nach der Installation.

Empfehlungen

Installieren Sie das Wandmontage-Rack auf einer soliden, vibrationsfreien Oberfläche und stellen Sie sicher, dass die Wandbefestigungen für das Gewicht des Schranks plus der installierten Geräte ausgelegt sind (max. Belastung 60 kg). Halten Sie das Gehäuse in Umgebungen, die der Schutzart IP20 entsprechen – vermeiden Sie den Kontakt mit Wasser oder Feinstaub. Für einen verbesserten Luftstrom sollten Sie die empfohlenen Lüfter installieren und Freiräume um die Kabeleinführungspunkte einhalten.
