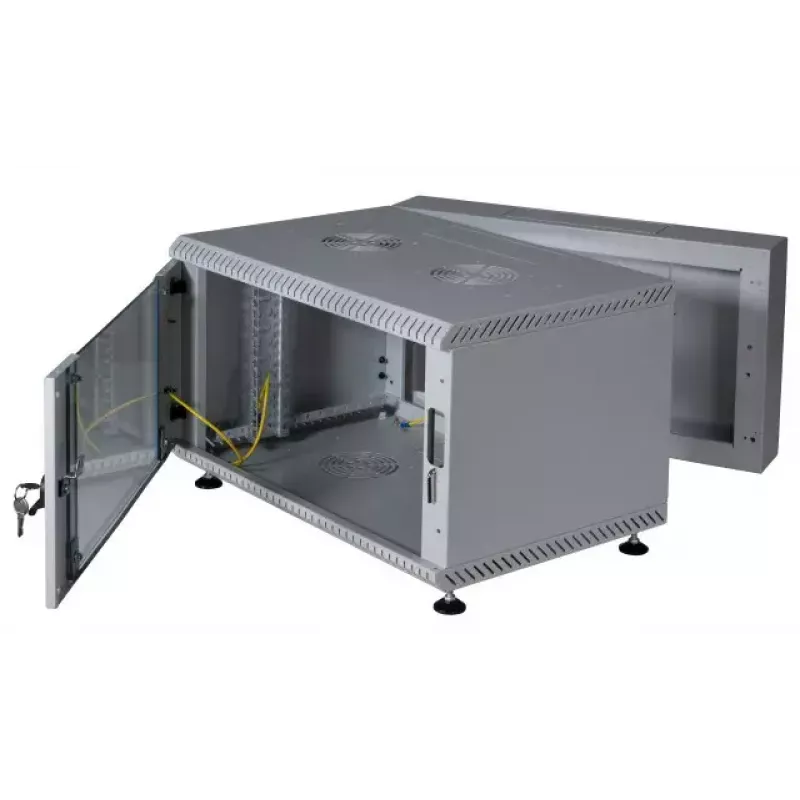

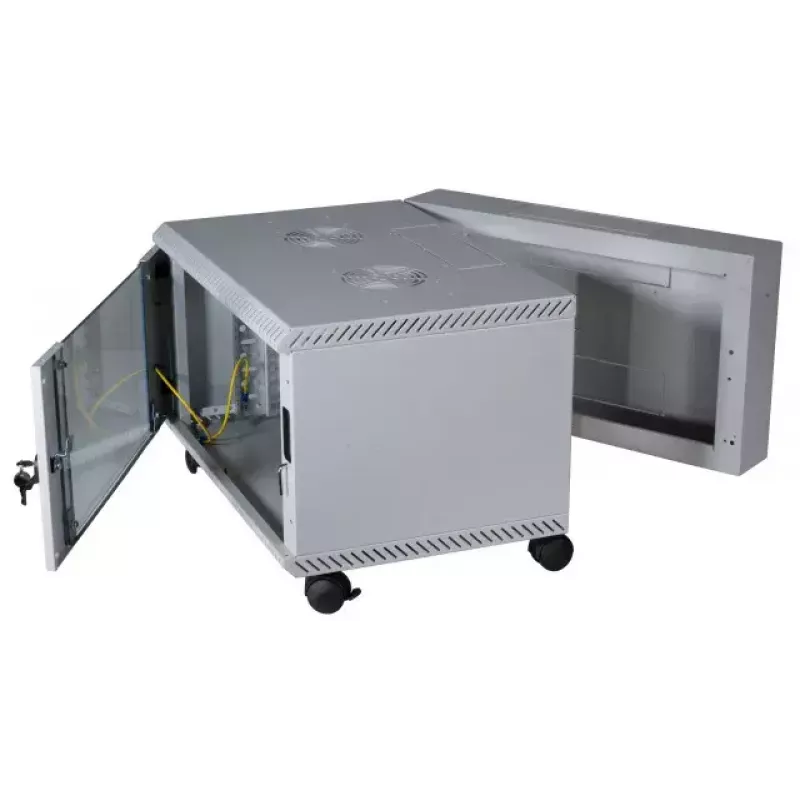

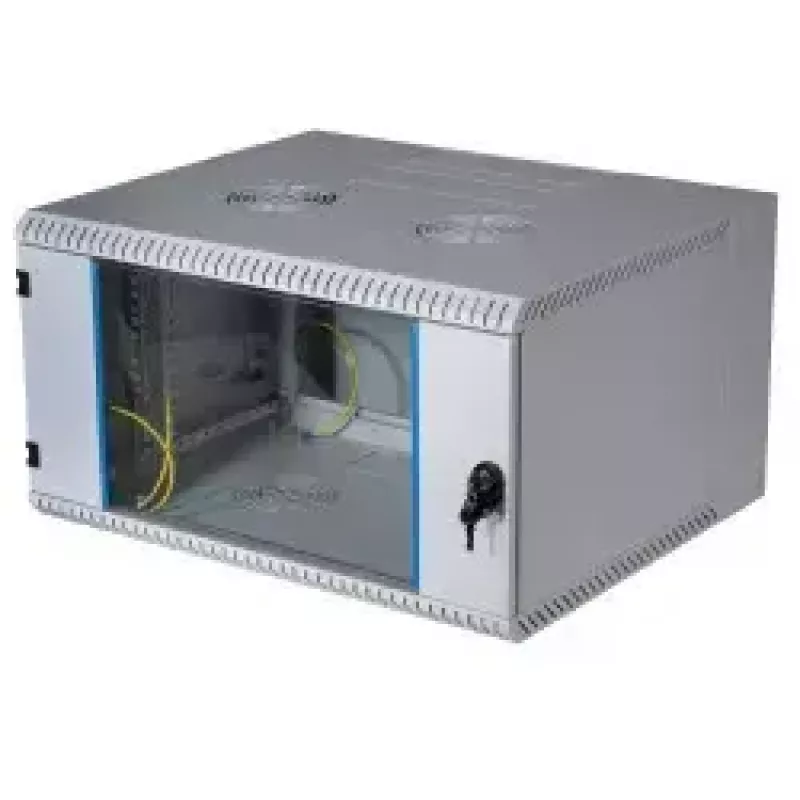

Wandmontage-Rack EFB Elektronik 691612VGR.60

Das EFB Elektronik 691612VGR.60 ist ein 12HE-Wandmontage-Rack, das zur Optimierung der Installation von Geräten in Innenräumen mit begrenzter Stellfläche entwickelt wurde. Gefertigt aus Stahlblech mit geschweißtem Rahmen und vormontiert geliefert, bietet das Rack ein kompaktes 19-Zoll-Montagesystem in lichtgrauer Ausführung (RAL7035). Der Schrank umfasst tiefenverstellbare 19-Zoll-Profilschienen an der Vorderseite, einen rückseitigen Schwenkrahmen für den Zugang, eine abschließbare Fronttür mit zertifiziertem Sicherheitsglasfenster und Metallscharnieren sowie die Schutzart IP20 für Innenräume. Das Gerät trägt eine maximale Last von 40 kg und wird mit Zubehör für Kabeleinführung und Erdung geliefert.

Vorteile

Das Rack kombiniert ein zuverlässiges geschweißtes Stahlgehäuse mit einer Ausführung, die Installation und Wartung erleichtert: Ein rückseitiger Schwenkrahmen ermöglicht einfachen Zugang zu den eingebauten Geräten, während die verzinkten, tiefenverstellbaren 19-Zoll-Profilschienen unterschiedliche Gerätetiefen aufnehmen. Eine abschließbare Fronttür mit Metallscharnieren und Sicherheitsglasfenster bietet physische Sicherheit und Sichtbarkeit, und die interne Erdung gewährleistet den Potentialausgleich zwischen den Schrankteilen. Die vorgestanzten Kabeleinführungen und die Vorbereitung für Plug-&-Play-Lüftereinheiten erleichtern die Belüftung und Kabelführung ohne zusätzliche Schrankänderungen.

Geeignet für

• Wandmontierte Netzwerk- und Serverausrüstung in Büros und Technikräumen
• Strukturierte Verkabelung und Patchpanel-Installationen in kleinen bis mittleren IT-Schränken
• Telekommunikationsausrüstung und aktive Netzwerkkomponenten, die 12HE Rackfläche benötigen
• Umgebungen, die eine abschließbare, einsehbare Fronttür für kontrollierten Zugang erfordern

Wichtige Spezifikationen

• Rack-Kapazität: 12HE
• Montagestandard: 19 Zoll
• Außenmaße (B×T×H): 600 × 600 × 600 mm
• Maximale Tragfähigkeit: 40 kg
• Material und Oberfläche: Stahlblechgehäuse, geschweißter Rahmen, Lackierung RAL7035 (lichtgrau)
• Schutzart: IP20 (Innenraumanwendung)
• Fronttür: abschließbar mit Metallscharnieren und zertifiziertem Sicherheitsglasfenster
• Innenausstattung: verzinkte, tiefenverstellbare 19-Zoll-Profilschienen (vorderseitig), rückseitiger Schwenkrahmen

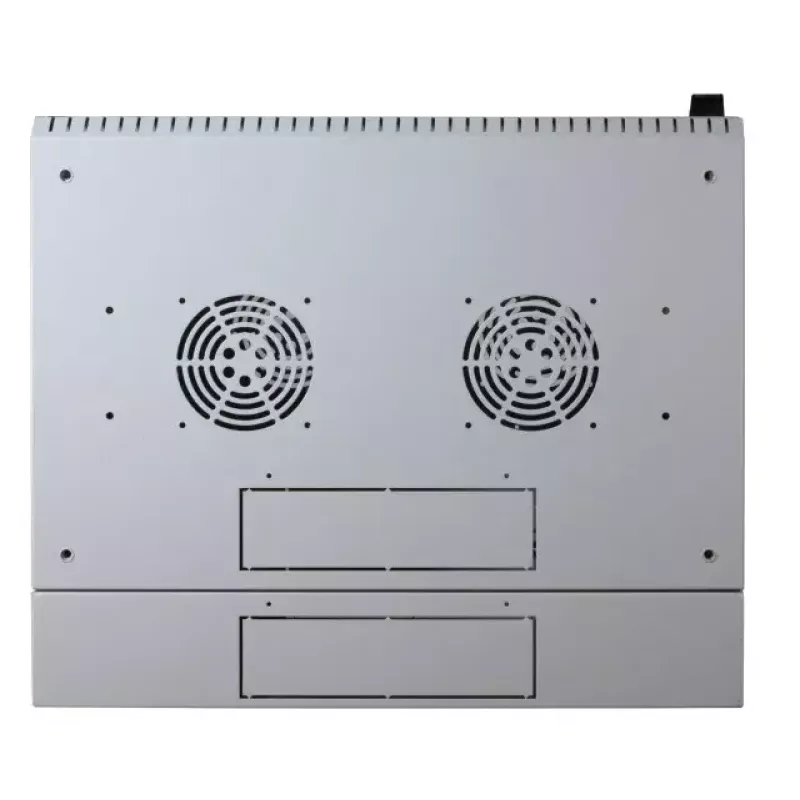

• Belüftungsvorkehrungen: vorbereitet für Plug-&-Play-2-Lüftereinheit und Einzellüftereinheiten in Dach und Boden
• Kabelmanagement: vorgestanzte Öffnungen für Kabeleinführung von Dach oder Boden; inklusive Bürstenleiste
• Erdung: interne Erdung aller Schrankteile

Verwendung

Montieren Sie den Schrank an einer geeigneten tragfähigen Wand gemäß den örtlichen Bauvorschriften und unter Verwendung geeigneter Befestigungen (nicht im Lieferumfang). Installieren Sie die Geräte auf den mitgelieferten tiefenverstellbaren 19-Zoll-Profilschienen mit den beigefügten Käfigmuttern. Nutzen Sie den rückseitigen Schwenkrahmen, um während Installation und Wartung auf die Geräteanschlüsse zuzugreifen. Führen Sie die Kabel durch die vorgestanzten Öffnungen oder die Bürstenleiste, um ordentliche Einführungen zu gewährleisten, und installieren Sie bei Bedarf die vorbereiteten Lüftereinheiten, um die Luftzirkulation zu verbessern. Sichern Sie die Fronttür mit den mitgelieferten Schlüsseln, um den physischen Zugang einzuschränken.

Empfehlungen

Für einen sicheren Betrieb achten Sie darauf, dass das Gesamtgewicht der montierten Geräte 40 kg nicht überschreitet, und verteilen Sie die Last gleichmäßig auf die 19-Zoll-Profilschienen. Verwenden Sie geeignete Dübel und Schrauben für den Untergrund und erwägen Sie den Einbau von Nivellierfüßen oder die Verwendung eines Rollensatzes an den unteren Befestigungspunkten, wenn das Rack in Bodennähe aufgestellt wird. Halten Sie die Belüftungsöffnungen frei und installieren Sie die für den Schrank vorbereiteten kompatiblen Lüftereinheiten, wenn die Geräte beträchtliche Wärme erzeugen.
