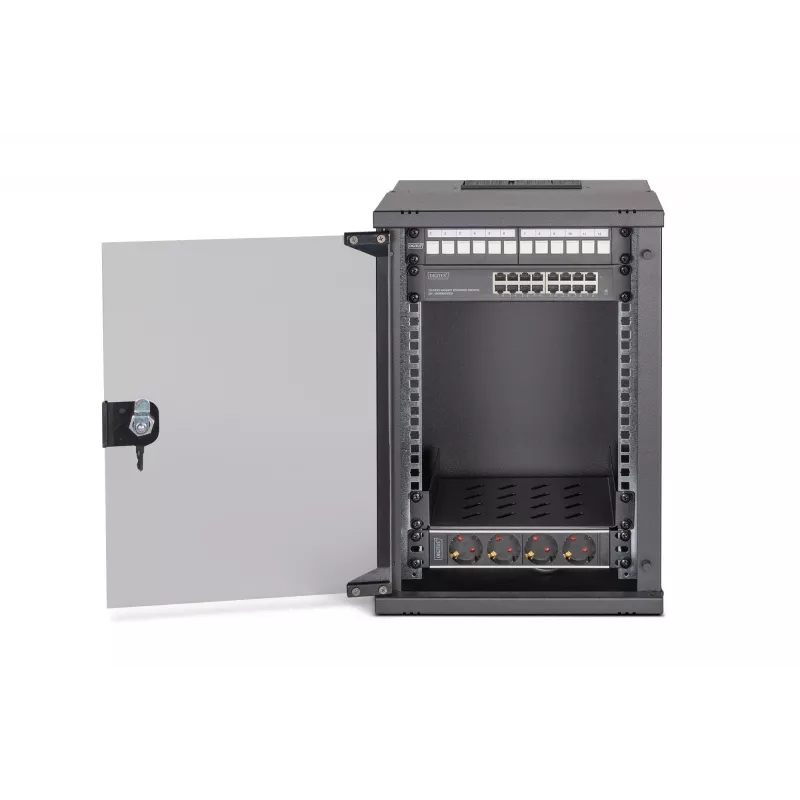

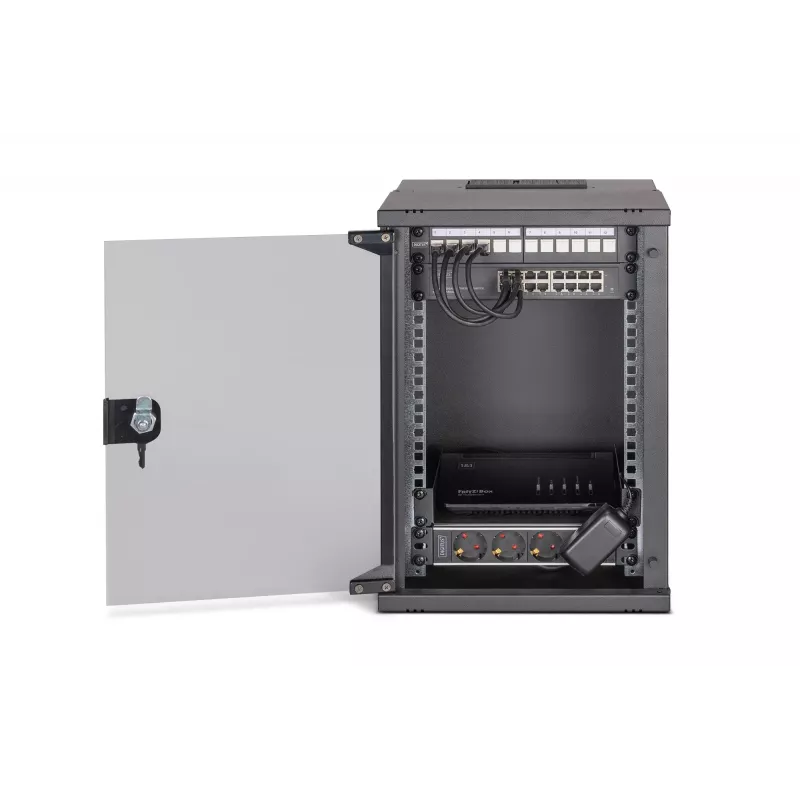

Wandmontierter Schrank Digitus DN-49103-SET 9U 315 x 300 mm Schwarz

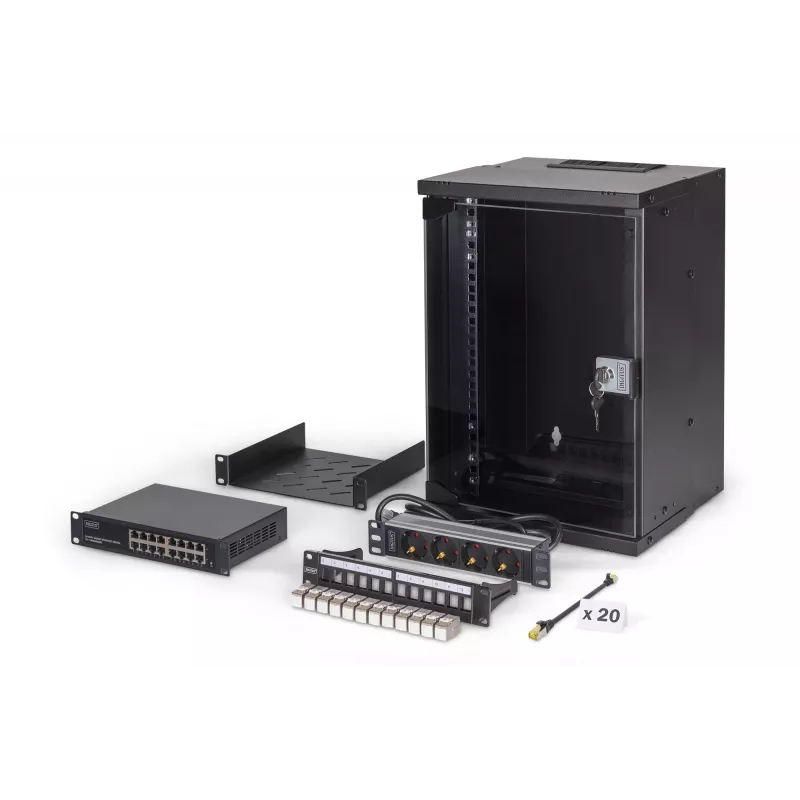

Komplettset für den Aufbau eines kompakten 254 mm (10") Netzwerks, bestehend aus einem SOHO PRO Wandgehäuse (9U, 460 x 315 x 300 mm, unmontiert), 1U Fachboden, 1U Steckdosenleiste mit Schutzkontakt, 16‑Port Gigabit Ethernet Switch, 12‑Port modulares Patchpanel, zwölf CAT 6A geschirmten Keystone-Modulen und zwanzig 0,25 m CAT 6A S/FTP Patchkabeln. Die Komponenten sind für eine einfache IT-Verkabelung aufeinander abgestimmt und werden in einem kompakten Karton für die Installation in Häusern, Büros oder kleinen Verteilern geliefert.

Vorteile

Das 254 mm (10") SOHO Pro Format bietet eine platzsparende Lösung, die auch an beengten Stellen passt. Alle enthaltenen Komponenten – Schrank, Switch, Patchpanel, Keystone-Module, Steckdosenleiste, Fachboden und Patchkabel – sind vorab auf Kompatibilität ausgewählt, um eine schnelle Montage und sofortige Netzwerkbereitschaft zu gewährleisten. Das wandmontierbare Gehäuse wird unmontiert für einen kompakten Transport geliefert und enthält eine Schritt-für-Schritt-Anleitung.

Wichtige Spezifikationen

• Abmessungen des Wandgehäuses (H x B x T): 460 x 315 x 300 mm (unmontiert geliefert)
• Gehäusehöhe: 9U; maximale Belastung 60 kg
• Rahmentyp: geschlossen; Material: Stahl; Farbe: schwarz
• Steckdosenleiste: 1U, 4 x Schutzkontakt, 250 VAC 50/60 Hz, 16 A, 4000 W; 2 m Anschlusskabel H05VV-F 3G 1,5 mm² mit Schutzkontaktstecker
• Switch: Gigabit Ethernet, 16 Ports; konform mit IEEE 802.3, 802.3u, 802.3ab und 802.3x
• Patchpanel: modular, 12 Ports
• Keystone-Module: 12 × CAT 6A, geschirmt, 10GBase-T, 500 MHz, PoE/PoE+/4PPoE kompatibel (IEEE 802.3af/at/bt), GHMT zertifiziert
• Patchkabel: 20 × CAT 6A S/FTP, Kupfer, LSZH, AWG 26/7, Länge 0,25 m, Farbe schwarz

Verwendung

Packen Sie den Karton aus und folgen Sie der beiliegenden Schritt-für-Schritt-Anleitung, um das SOHO PRO Wandgehäuse zu montieren und zu befestigen. Installieren Sie den 1U Fachboden und die Steckdosenleiste im Schrank, befestigen Sie das 12‑Port Patchpanel an der Vorderseite und montieren Sie den Switch an den entsprechenden Rackschienen. Terminieren Sie die Keystone-Module in den Patchpanel-Öffnungen und verbinden Sie die kurzen Patchkabel zwischen den Switch-Ports und den Patchpanel-Ports. Verlegen und sichern Sie die Kabel ordentlich, um den Luftstrom aufrechtzuerhalten und mechanische Belastungen zu vermeiden.

Empfehlungen

Stellen Sie sicher, dass der Schrank auf einer geeigneten tragfähigen Oberfläche montiert wird und dass das Gesamtgewicht der installierten Geräte die 60 kg Grenze nicht überschreitet. Verwenden Sie eine ordnungsgemäß dimensionierte Netzversorgung und beachten Sie die örtlichen elektrischen Sicherheitsvorschriften beim Anschluss der Steckdosenleiste und des Switches. Für beste Leistung verwenden Sie die mitgelieferten CAT 6A Komponenten für eine durchgängige Verkabelung.
