Wandmontage-Netzwerkschrank DIGITUS Dynamic-N 9HE 19 Zoll 600x600 mm, IP20, Schlüsselschloss, unmontiert

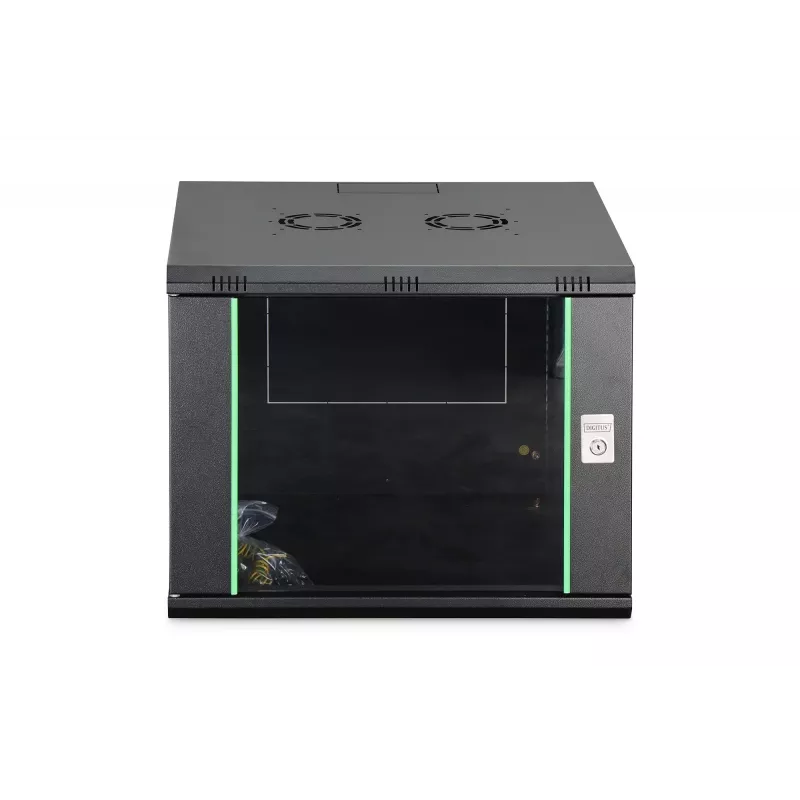

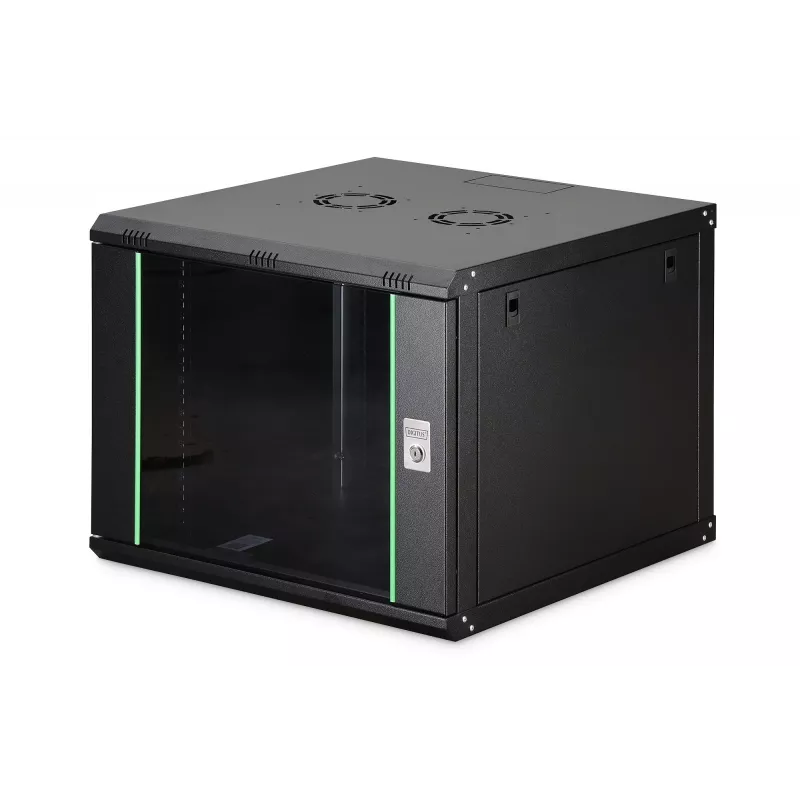

Der DIGITUS Dynamic-N Wandmontage-Netzwerkschrank, 9HE 19" Rackkapazität mit einer Grundfläche von 600 x 600 mm und IP20-Schutz, ist für die Unterbringung von Netzwerk- und Telekommunikationsgeräten in Serverräumen, Netzwerkverteilern und Büroumgebungen konzipiert. Das Gehäuse verfügt über verstellbare 19" Profilschienen vorne und hinten, eine abschließbare Sicherheitsglas-Fronttür mit Stahlrahmen, vorgestanzte Kabeleinführungen und Belüftungsvorkehrungen. Der Schrank wird unmontiert geliefert, um den Transport zu optimieren, und erfordert Montage und sichere Wandbefestigung; die maximale statische Belastung beträgt 60 kg.

Vorteile

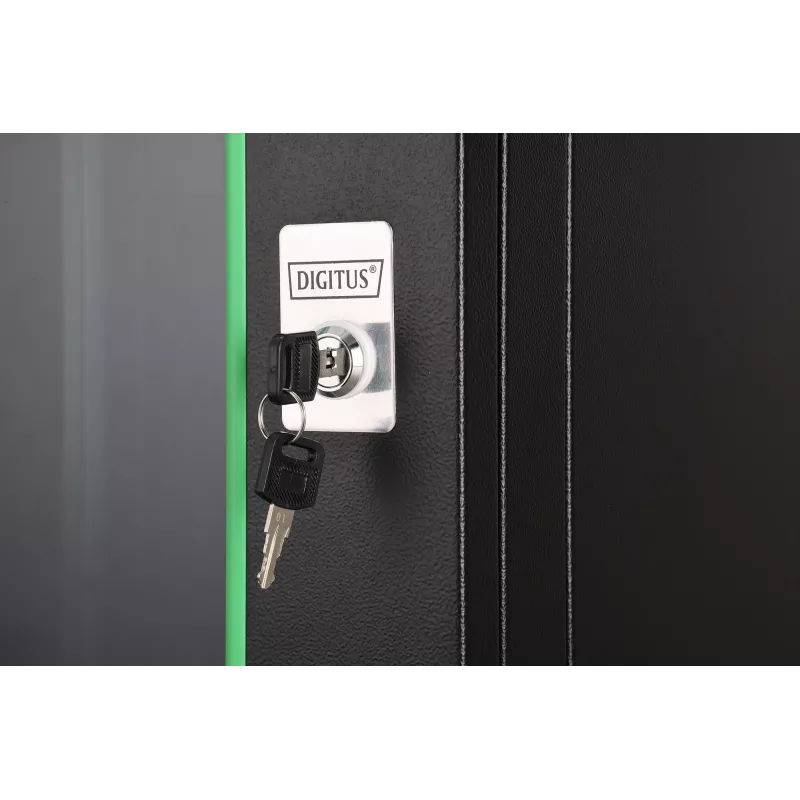

Die geschlossene Stahlkonstruktion aus 1,0–1,2 mm Stahlblech mit elektrostatischer Pulverbeschichtung bietet einen zuverlässigen mechanischen Schutz und eine professionelle Optik. Verstellbare, verzinkte 19" Schienen mit Markierung der Höheneinheiten vereinfachen die Montage von Patchfeldern und aktiven Geräten. Vorgestanzte Kabeleinführungen an der Decke, an der Rückseite und am Boden sowie Belüftungsschlitze und eine Deckenaussparung für ein Lüftermodul ermöglichen flexibles Kabelmanagement und sowohl passive als auch aktive Belüftung. Ein abschließbares Frontschloss und abnehmbare Seiten- und Rückwände verbessern die physische Sicherheit und den Servicezugang.

Geeignet für

• Kleine Serverräume und Filial-Racks für Switches, Patchfelder und Router
• Netzwerkverteiler und IT-Schränke in Büros, Einzelhandels- oder Bildungseinrichtungen
• Umgebungen, die ein kompaktes, wandmontiertes 19" Rack mit moderater Tragfähigkeit erfordern

Wenn es nicht geeignet sein könnte

Dieser Schrank hat die Schutzart IP20 und ist für den Innenbereich und staubgeschützte Umgebungen vorgesehen; er ist nicht für den Außenbereich oder nasse, stark staubige oder korrosive Orte konzipiert. Mit einer maximalen Belastung von 60 kg und einer nutzbaren Höhe von 9HE ist er möglicherweise nicht geeignet, wenn hochdichte Serverausrüstung, schwere USV-Geräte oder große Speicherarrays benötigt werden.

Technische Daten

• Rackhöhe: 9HE
• Außenabmessungen (B x T): 600 x 600 mm
• Einbauhöhe: 196 mm
• Maximale Belastbarkeit: 60 kg
• Konstruktionsmaterial: 1,0–1,2 mm Stahlblech mit Glasfronttür

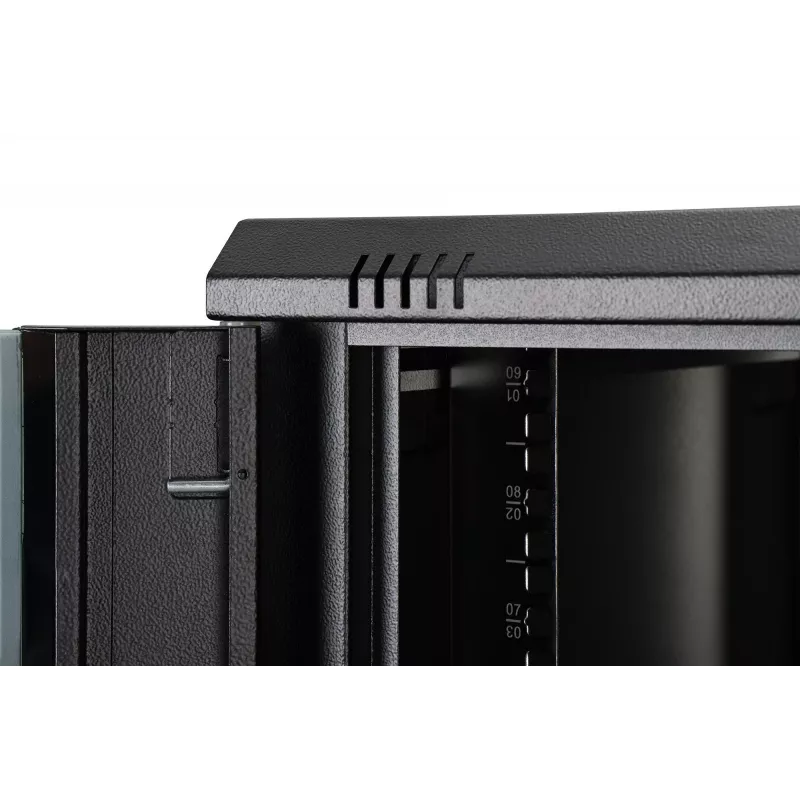

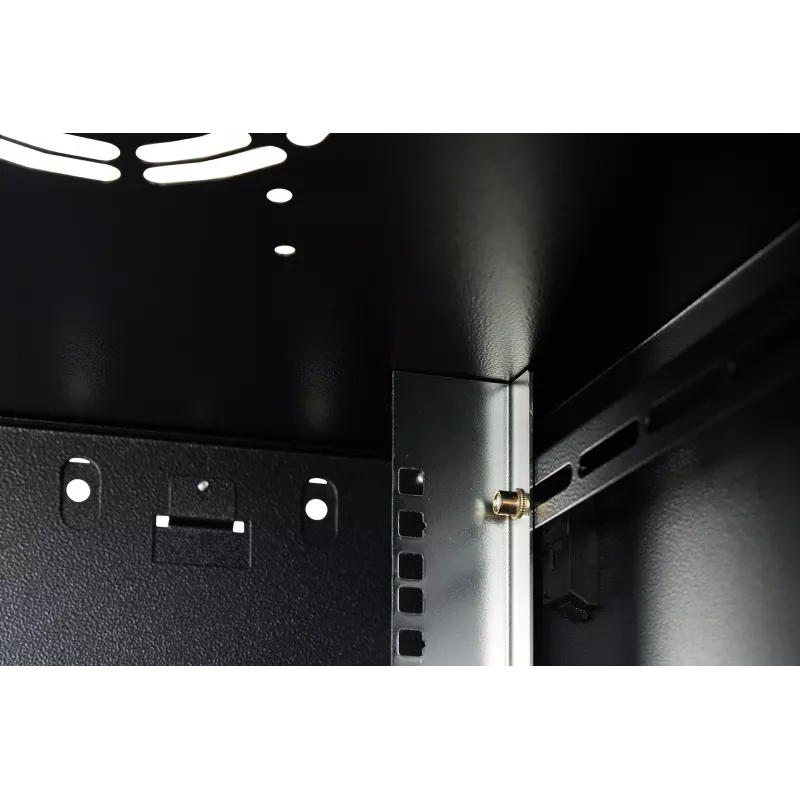

• Innenschienen: Verzinkte 19" Profilschienen, tiefenverstellbar, mit Höheneinheiten beschriftet
• Schutzart: IP20
• Farbe: Schwarz (pulverbeschichtet)
• Kabeleinführung: Vorgestanzte Aussparungen an Decke, Rückseite und Boden
• Belüftung: Belüftungsschlitze und Deckenbereich vorbereitet für Lüfterelement

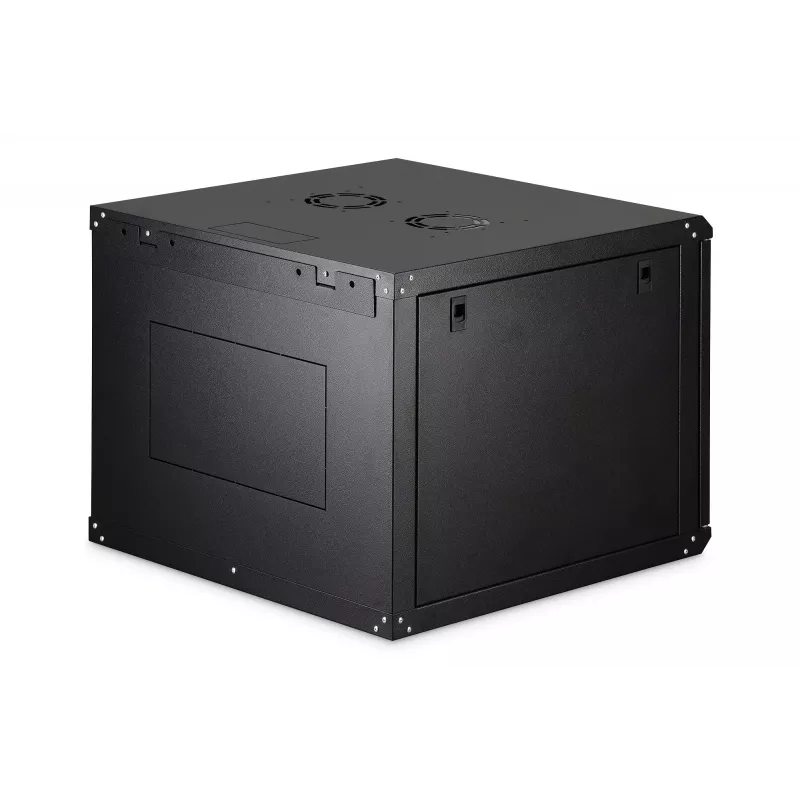

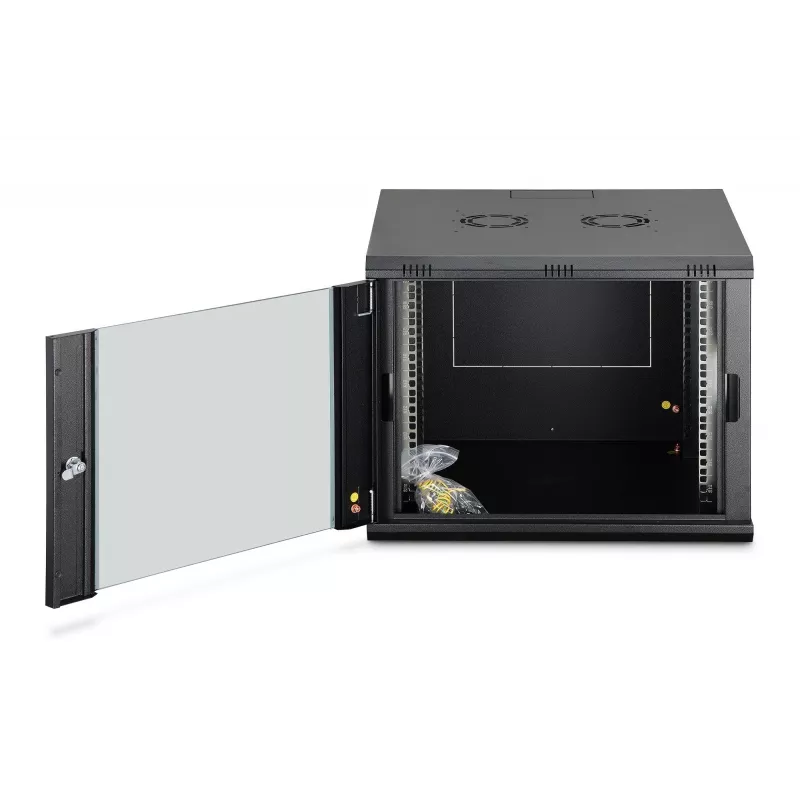

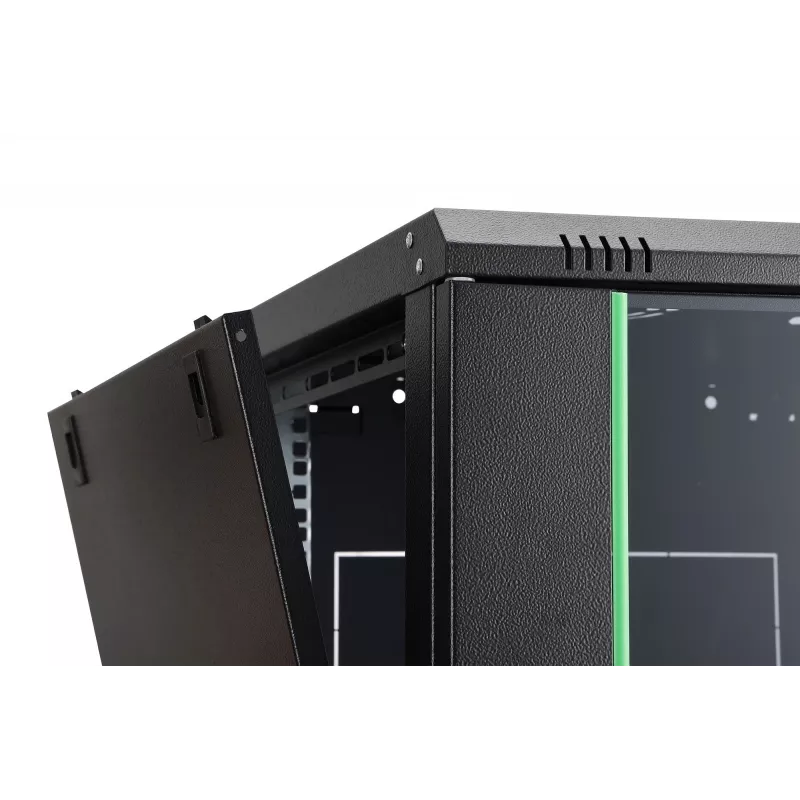

• Zugänglichkeit: Abnehmbare Fronttür, Rückwand und Seitenwände; 230° Türöffnung

Gebrauchsanleitung

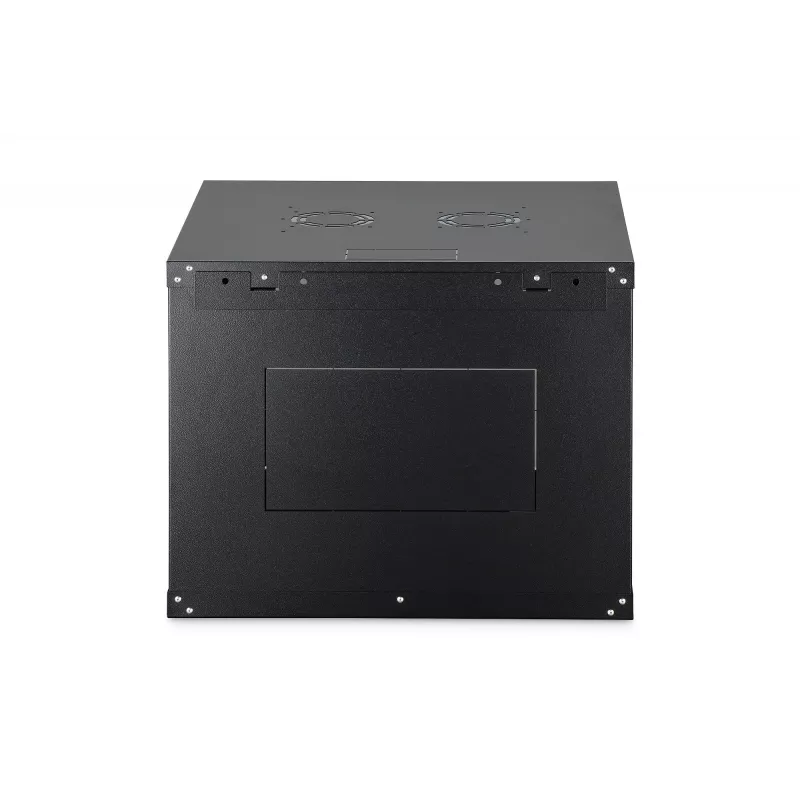

Packen Sie das flach verpackte Gehäuse aus und befolgen Sie die beiliegende Montageanleitung, um die Seitenwände und Schienen anzubringen. Befestigen Sie die mitgelieferte Montageplatte an einer geeigneten tragenden Wand, wobei Sie sicherstellen, dass die Wandbefestigungen zum Wandmaterial und den erwarteten Belastungen passen, und hängen und verschrauben Sie dann das Schrankgehäuse an der Platte. Montieren und justieren Sie die 19" Profilschienen auf die richtige Tiefe für Ihre Geräte, montieren Sie Patchfelder, Switches oder andere Geräte und führen Sie die Kabel durch die vorgestanzten Einführungen an der Decke, an der Rückseite oder am Boden. Nutzen Sie die Belüftungsschlitze und die Lüftermontagefläche an der Decke, wenn aktive Kühlung erforderlich ist. Schließen Sie die Fronttür mit dem mitgelieferten Schlüssel ab, um unbefugten Zugang zu verhindern.

Was Sie vor dem Kauf beachten sollten

• Stellen Sie sicher, dass die 9HE Rackhöhe und die Grundfläche von 600 x 600 mm Ihre Anforderungen an Gerätegröße und Einbautiefe erfüllen (standardmäßige maximale Einbautiefe 369–470 mm).
• Überprüfen Sie, ob die maximale Belastung von 60 kg für die geplanten Geräte und die Verkabelung ausreicht.
• Stellen Sie sicher, dass Ihre Installationsumgebung im Innenbereich liegt und die IP20-Bedingungen erfüllt (keine Einwirkung von Wasser oder starkem Staub).
• Planen Sie Montage und Wandbefestigung ein: Das Produkt wird unmontiert geliefert und erfordert geeignete Wandbefestigungen und Installationszeit.

Empfehlungen

Platzieren Sie schwerere Geräte möglichst tief im Schrankgehäuse, verteilen Sie das Gewicht gleichmäßig auf die Montageschienen, sichern Sie Kabel mit den Kabeleinführungspunkten des Schranks und nutzen Sie die beschrifteten Schienen zur Ausrichtung der Geräte. Falls zusätzliche Kühlung erforderlich ist, installieren Sie ein kompatibles Lüfterelement im Deckenbereich und sorgen Sie für ausreichende Luftzirkulation durch die Belüftungsschlitze. Überprüfen Sie regelmäßig das Türschloss, die Erdungspunkte und die Wandbefestigungen, um einen sicheren Betrieb aufrechtzuerhalten.
