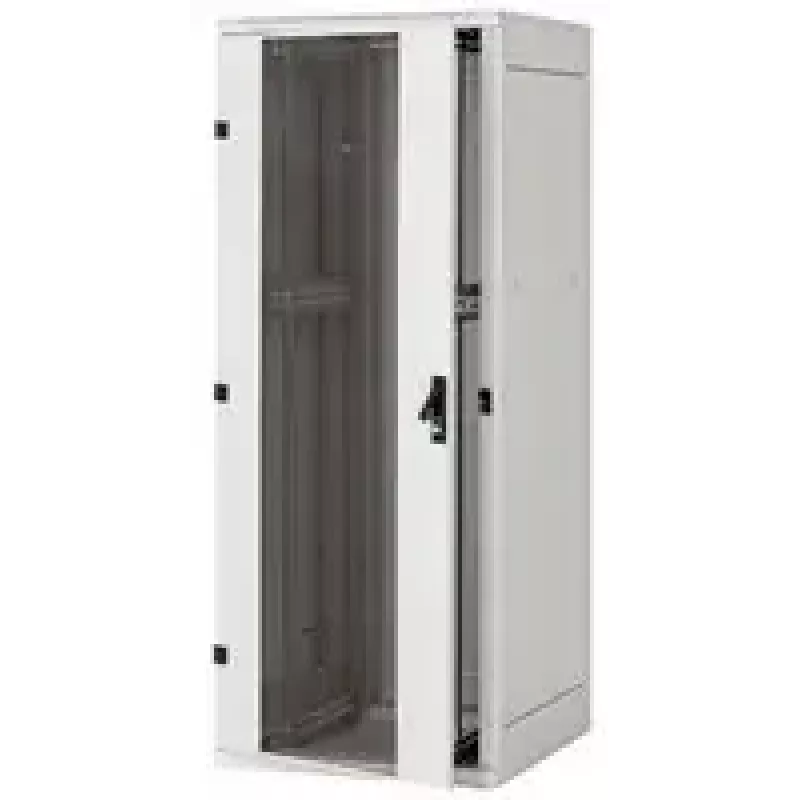

Freistehendes Rack Triton RMA-18-A66-CAX-N1 18U 800 kg Grau

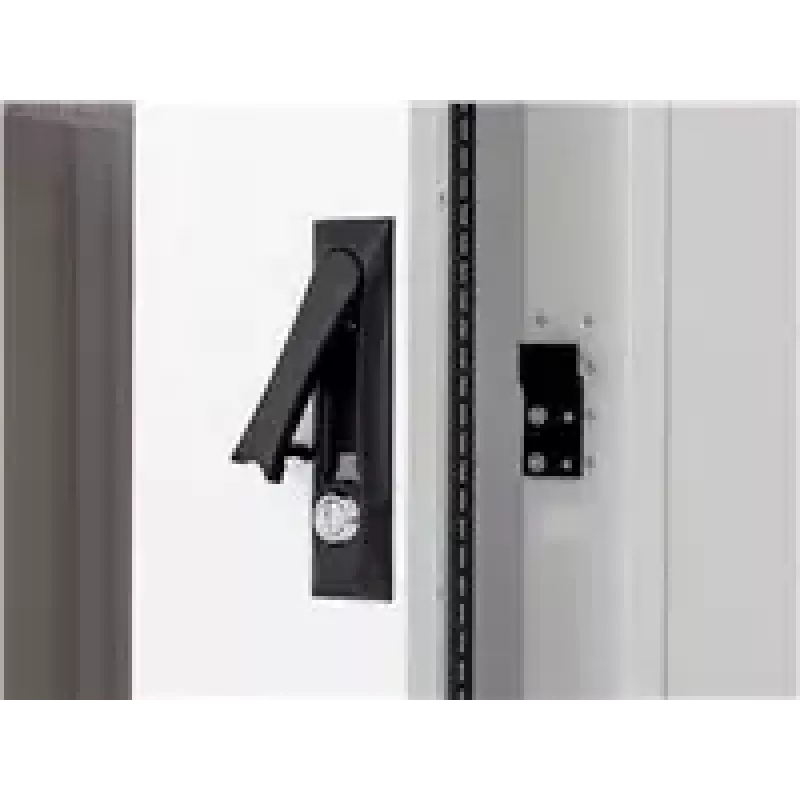

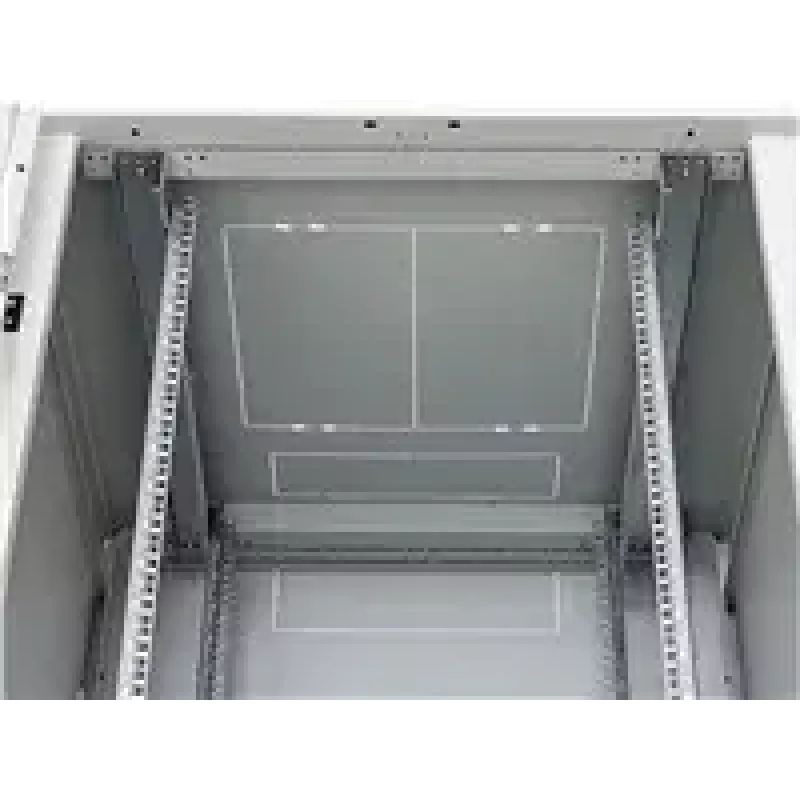

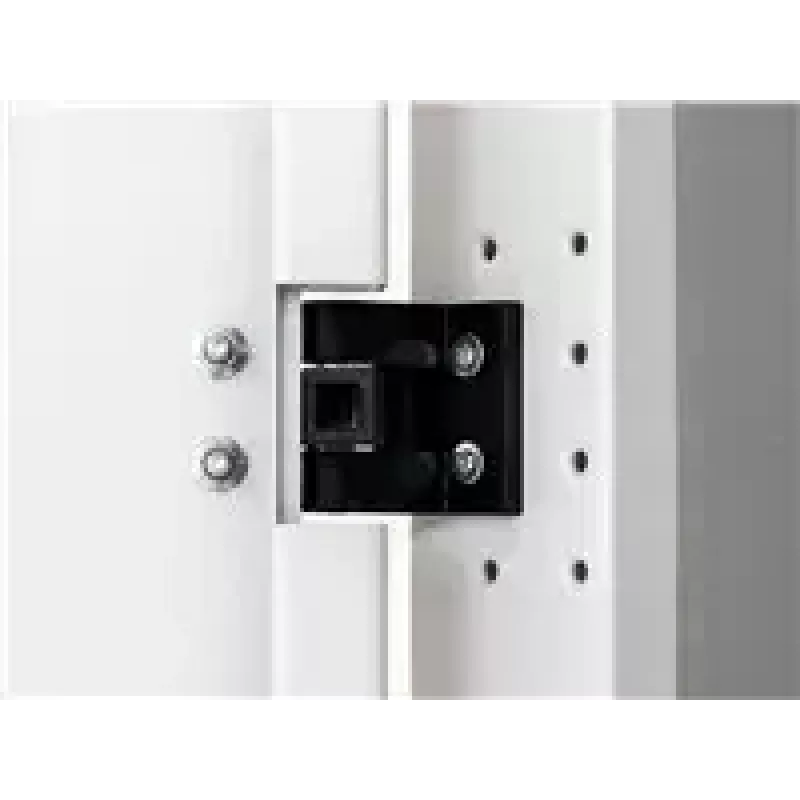

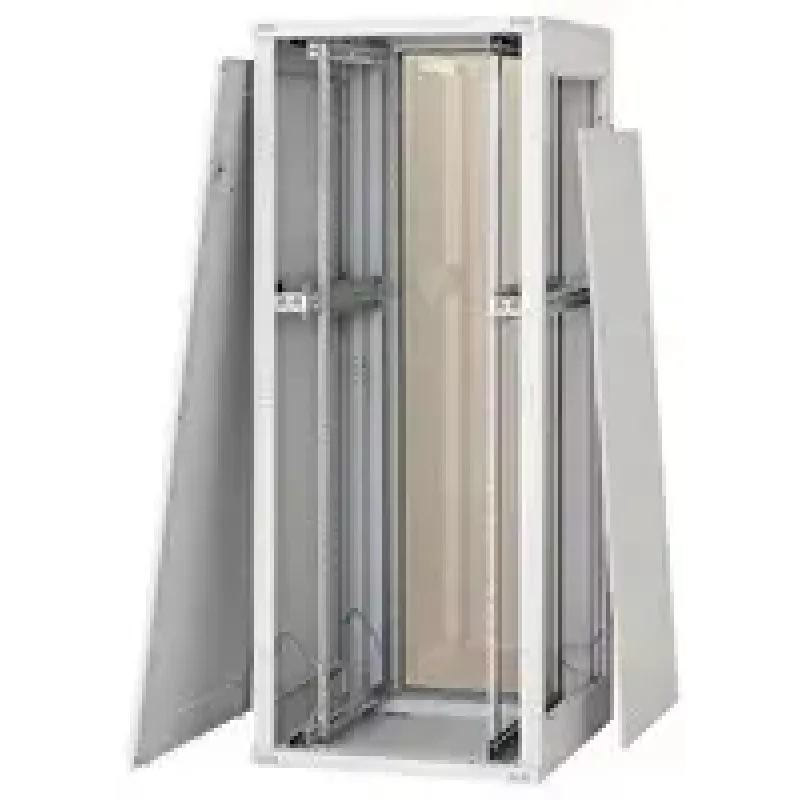

Geschweißter, bodenstehender Verteilerschrank mit abnehmbaren Seiten- und Rückwänden, IP20, Tragfähigkeit 800 kg Die neue Generation der N1 RMA freistehenden Verteilerschrank-Serie nutzt innovative Elemente in der Rahmenkonstruktion, die eine höhere Tragfähigkeit von 800 kg bei allen Größen ermöglichen, während die Konstruktionsstärke erhalten bleibt. Hohe Stabilität der Konstruktion Das RMA hat eine robuste geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das ansprechende Erscheinungsbild des Schranks. Die Doppeltüren sind mit Steckgelenken ausgestattet. Flexible Türöffnung Das Scharniersystem ermöglicht eine Türöffnung von fast 180°. Die Türen können leicht entfernt und der Türanschlag gewechselt werden. Triton-Hebelgriffe Wir fertigen unsere eigenen schwenkbaren Hebelgriffe für freistehende Verteilerschränke. Durch Austausch des Kunststoffmoduls (nicht im Zubehörpaket enthalten) kann auch ein Profilhalbzylinder (optionales Zubehör) verwendet werden. Patent: PUV 2013-27443 Einstellbare vertikale Profilschienen Die vertikalen 19-Zoll-Profilschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert die Installation von Komponenten und das Kabelmanagement. Abnehmbare Seiten- und Rückwände Das RMA hat einen geschweißten Rahmen und abnehmbare Seitenwände. Wie die Rückwand sind diese standardmäßig mit gleichschließenden Verschlüssen am Rahmen befestigt. Spezielle Türen für Lüftungseinheiten Für diesen Verteilerschrank kann eine spezielle massive Blechtür für die Installation der Lüftungseinheiten RAx-CH-X0x-X3 bestellt werden. Weitere Informationen finden Sie im Abschnitt Aktive Lüftung. Ausbrechbare Bleche Die Kabeleinführungen im hinteren Teil des Verteilerschranks sind mit ausbrechbaren Blindplatten ausgestattet. Sie können mit der Bürstenleiste gegen Staub abgedichtet werden. Ein Kunststoffrahmen schützt die Kabel vor Beschädigungen (beide sind im Zubehörpaket enthalten). Öffnung für die Lüftungseinheit Die große Öffnung mit einer ausbrechbaren Platte ermöglicht den Ein- und Ausbau eines Triton-Lüftereinschubs von außen ohne Schrauben. Lenkrollen, Nivellierfüße, Sockel Der Verteilerschrank kann auf Nivellierfüßen (Teil des Zubehörpakets) installiert werden, bei Bedarf mit optionalem Zubehör für Sockel, Lenkrollen oder Schwerlastrollen mit Tragrahmen. Rückwand Die abnehmbaren Seiten- und Rückwände haben standardmäßig die gleichen gleichschließenden Verschlüsse wie die Vordertür. Lüftungsschlitze im Rahmen Die RMA-Verteilerschränke haben Lüftungsschlitze im Rahmen für die Zufuhr von Kühlluft zu den installierten Komponenten. Die Kühlung kann durch den Einbau einer Lüftungseinheit unterstützt werden. Erdung Alle abnehmbaren Teile sind gemäß den geltenden Normen miteinander verbunden und geerdet. Flex-Rahmen (gilt für 800 mm breite Verteilerschränke) Das System ermöglicht die Installation von einstellbaren vertikalen Montageschienen mit 19-Zoll-, 21-Zoll- und 23-Zoll-Abstand, abhängig von der verwendeten Technologie. Mittleres Paar vertikaler Montageschienen Für Verteilerschränke mit einer Tiefe über 800 mm liefern wir standardmäßig ein drittes Paar vertikaler Montageschienen, die aufgrund ihres offenen Profils die Installation tieferer Komponenten nicht behindern. Kürzere Komponenten können mit verschiedenen Arten von Stützen (optionales Zubehör) an den mittleren Vertikalschienen befestigt werden. Schwenkrahmen Die 800 mm breiten RMA- und RZA-Verteilerschränke können mit einem Schwenkrahmen mit einer Tragfähigkeit von 150 kg ausgestattet werden. Die maximale Einbautiefe für 19-Zoll-Zubehör beträgt 330 mm. 19-Zoll-Bodenverteilerschrank mit Schutzart IP20 Der Verteilerschrank enthält 4 (6 bei Verteilerschränken tiefer als 800 mm) einstellbare vertikale Profilschienen zur Montage der Komponenten. Schrankkonstruktion: geschweißte Stahlkonstruktion mit abnehmbaren Seitenwänden, ein- oder zweiflügelige Türen in massivem Blech, perforiert (80 % und 86 % Luftdurchlass) oder Glastürversionen mit 4 mm dickem Sicherheitsglas. Sie können vorn oder hinten am Verteilerschrank montiert werden. Die maximal zulässige Tragfähigkeit der einzelnen Türen beträgt 20 kg. Die Mindestbeschichtungsdicke beträgt 65 µm. Diese Schränke sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Der Verteilungsrahmen und alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Schranks ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Verteilerschranks befindet sich eine M8-Schraube als Haupterdungspunkt. Oben und unten befinden sich Kabeleinführungen mit ausbrechbaren Abdeckungen. Die empfohlene maximale statische Belastung des Verteilerschranks beträgt 800 kg bei Verwendung von Nivellierfüßen oder einem Sockel. Material: 4 mm gehärtetes Sicherheitsglas, tiefgezogenes Stahlblech, Kunststoffteile, Montagematerial.

• Tiefe: 600 mm
• Empfohlene maximale Belastung: 800 kg
• Zolltarifnummer: 8538100090
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 900 mm
• Verpackungshöhe: 0,900 m
• Verpackungsvolumen: 0,3240 m³
• Vordertür: Glastür, linkes Scharnier
• Verschluss der Vordertür: Einpunktverriegelung, Sicherheitsschloss
• Seitenwand rechts: Massives Blech, mit zwei Sicherheitsschlössern
• Seitenwand links: Massives Blech, mit zwei Sicherheitsschlössern
• Rückwand/Tür: Massive Blechrückwand, mit zwei Sicherheitsschlössern
• Verschluss der Rücktür: Sicherheitsschloss für Rückwand
• Türbreite: 497 mm
• Herstellernummer: RMA-18-A66-CAX-N1
• EAN Barcode: 8595105190678
• Verpackungslänge: 0,600 m
• Herstellerinformationen: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkthinweis: Die Schrankhöhe ist ohne die im Zubehörpaket mitgelieferten Nivellierfüße angegeben. Bei montierten Füßen erhöht sich das Einbaumaß des Schranks um 24 bis 35 mm.
• Maximaler Abstand der vertikalen Schienen: 517 mm
• Herkunftsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Gewicht: 47,540 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Breite: 600 mm
• Höheneinheit: 18HE
• Schutzart: IP20
• Türhöhe: 814 mm

Verwendung

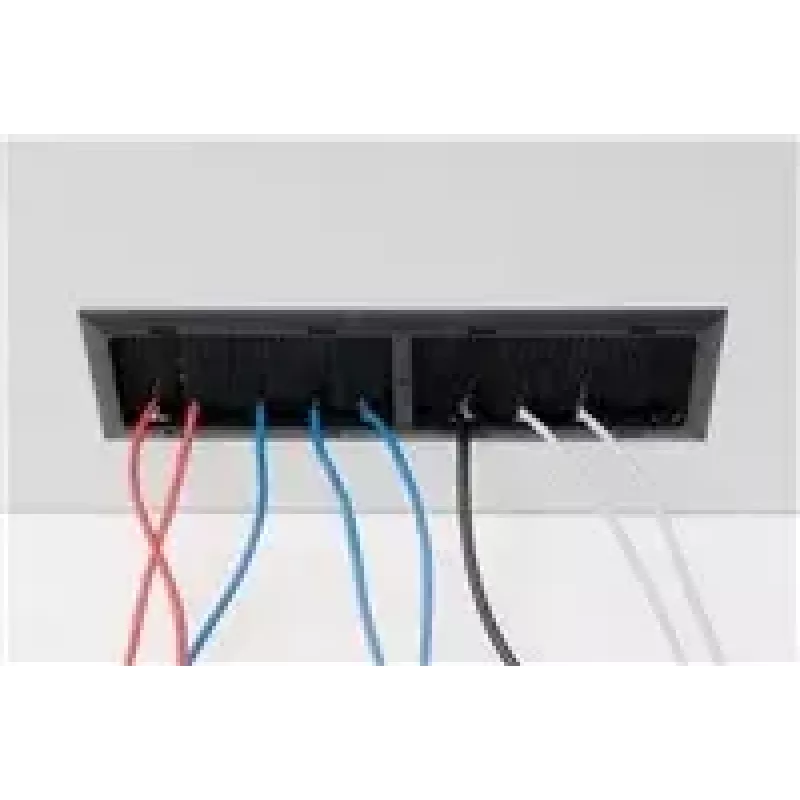

Stellen Sie den Schrank auf seine Nivellierfüße oder montieren Sie bei Bedarf optionale Lenkrollen oder einen Sockel. Passen Sie die vertikalen 19"-Schienen vor der Montage der Geräte auf die gewünschte Tiefe an, indem Sie das perforierte Grundgerüst und die mitgelieferten Befestigungspunkte verwenden. Führen Sie Kabel durch die ausbrechbaren Blindplatten; dichten Sie Öffnungen mit den mitgelieferten Bürstenleisten oder dem Schutzrahmen ab, um das Eindringen von Staub zu reduzieren. Wenn eine aktive Kühlung erforderlich ist, montieren Sie kompatible Triton-Lüftereinheiten in der vorgesehenen Tür oder Öffnung.

Empfehlungen

Bei Lasten über 500 kg oder Installationen mit schwerer Verkabelung installieren Sie die horizontale Kabelmanagement-Verstärkung im Grundgerüst und ziehen Sie die Option des Schwenkrahmens für 800 mm breite Schränke in Betracht, um den Zugang zu verbessern und schwerere 19"-Geräte zu unterstützen.
