Wandgehäuse Triton Triton 19 Zoll Rack Wandmontage 6U/500

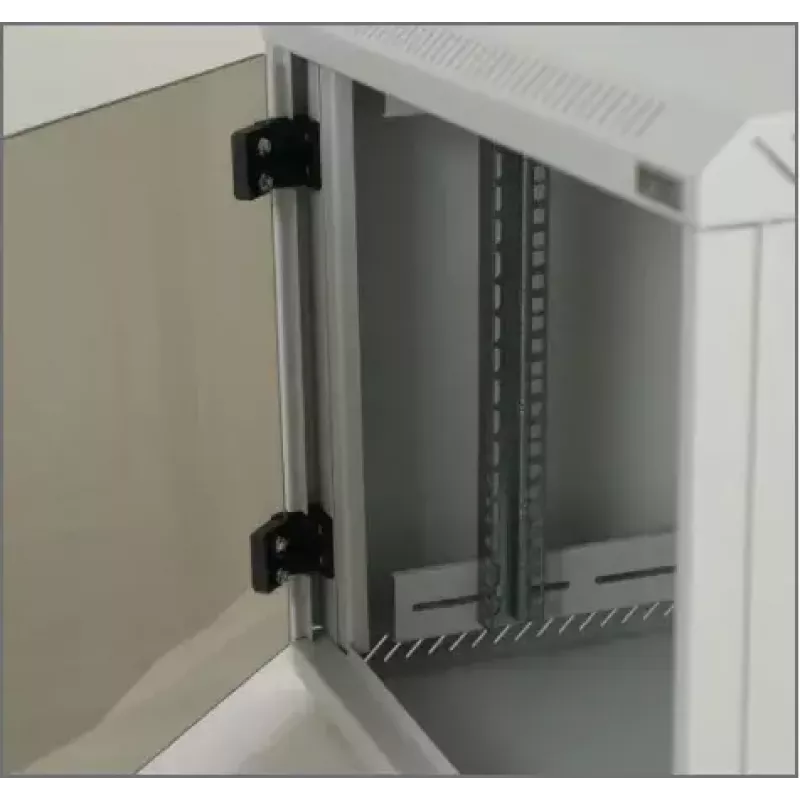

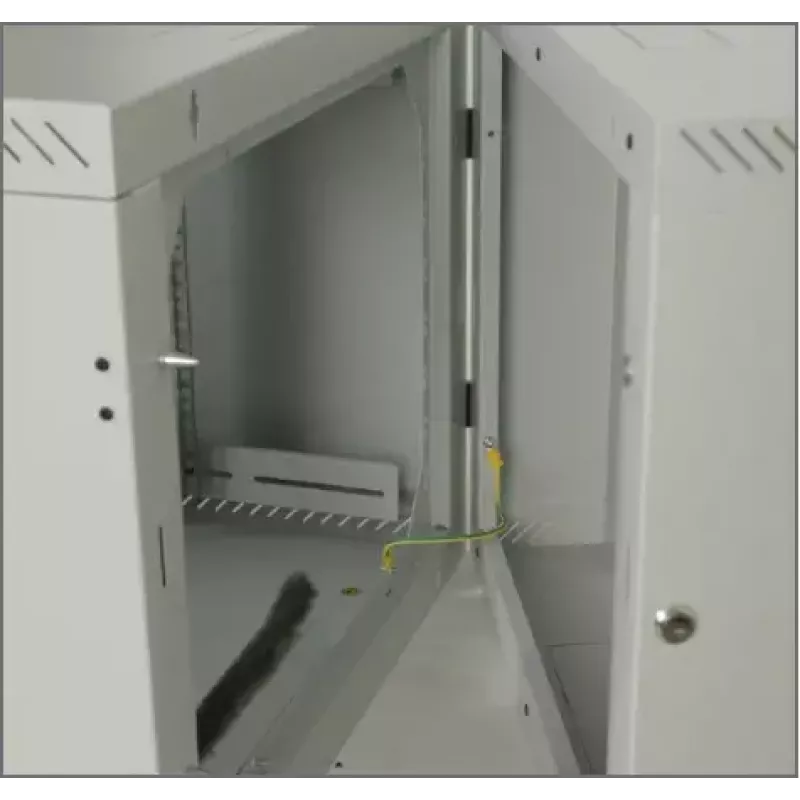

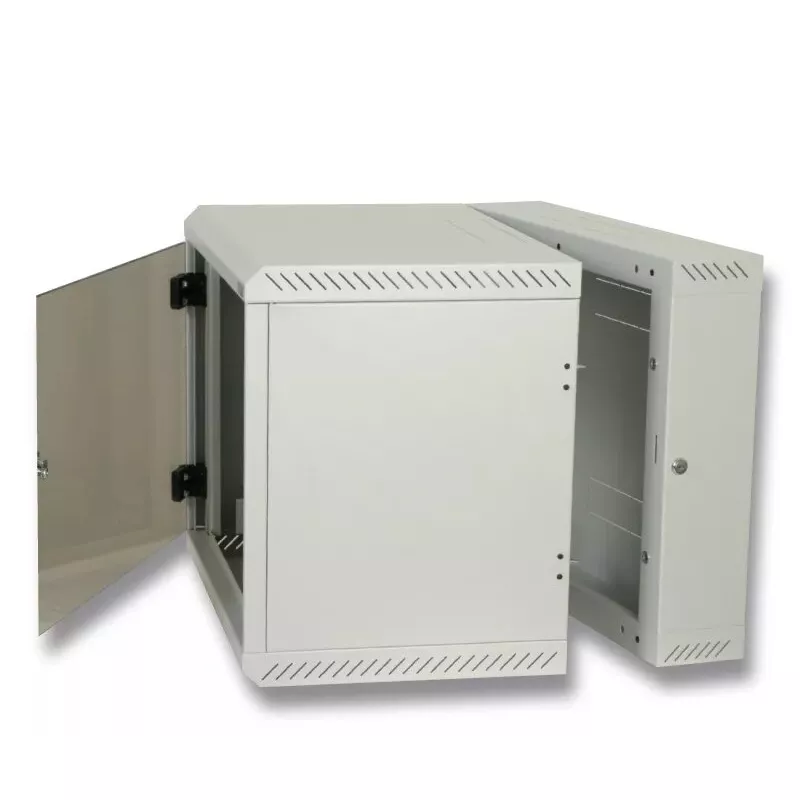

Zweiteiliges geschweißtes Wandgehäuse IP20, Tragfähigkeit 20 – 30 kg. Hohe Stabilität der Konstruktion Der Verteiler verfügt über eine zuverlässige geschweißte Konstruktion. Die hohe Verarbeitungsqualität und die neuesten Technologien sorgen für das ansprechende Erscheinungsbild der Gehäuse. Türen Die Türen der Gehäuse sind standardmäßig aus massivem Glas gefertigt, können auf Wunsch aber auch aus massivem Blech oder perforiert ausgeführt werden. Flexible Türöffnung Das Scharniersystem ermöglicht ein Öffnen der Tür um 165°. Die Türen lassen sich leicht abnehmen. Vollglas Die Vollglastüren bestehen aus 4 mm dickem, stoßfestem Einscheibensicherheitsglas. Bei Bruch zerfallen sie in viele kleine Splitter, ähnlich wie Autoglas. Aus Sicherheitsgründen empfehlen wir, die Vollglastür nach dem Einbau der Komponenten zu schließen, um Kollisionen mit anderen Gegenständen zu vermeiden. Unsere Vollglastüren wurden von einem zertifizierten Prüflabor getestet und erfüllen die Anforderungen der CSN EN 12150-1+A: Glas im Bauwesen – thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas. Das geprüfte Glas erfüllt die Norm für den Zerfall nach Glasbruch, Konformitätszertifikat CQ-24-2023, Prüfbericht IKATES 58A-2024. Türschloss Schneller und einfacher Zugang zum Gehäuse. In der Standardversion sind die Schlösser der Tür und des Schwenkteils gleichschließend. Verstellbare Vertikalschienen Die 482,6 mm (19") Vertikalschienen sind in der Tiefe des Schranks frei verstellbar. Dies vereinfacht die Installation von Komponenten und das Kabelmanagement. Ausbrechplatten Dach, Boden und Rückwand des Gehäuses sind mit Kabeleinführungen mit Ausbrechplatten ausgestattet. Diese können mit dem Bürstenstreifen abgedichtet werden, um Staub fernzuhalten. Ein Kantenschutz sorgt für den Schutz der Kabel vor Beschädigungen (beides im Zubehörpaket enthalten). Belüftung Die Typen RBA-xx-AD5-A6 und RBA-xx-AD6-A6 verfügen über sechs Ausbrechöffnungen zur Montage der Lüftungseinheiten RAx-CH-X2x-X1 (oder der Lüfter RAX-CH-X07-X9 – NICHT für den deutschen Markt bestimmt! – bis zu drei im Dach und drei im Boden des Gehäuses). Somit können Komponenten, die bisher in Wandgehäusen nicht gekühlt werden konnten und in Standgehäusen eingebaut werden mussten, nun auch in RBA-Gehäusen installiert werden. Zweiteiliges 19"-Wandgehäuse mit Schutzart IP20. Das Gehäuse wird direkt an der Wand montiert. Der Verteiler enthält zwei verstellbare vertikale Rasterschienen. Verteilerdesign: kompakte geschweißte Konstruktion, Vollglastür mit 4 mm dickem Sicherheitsglas, optional mit massiver Blech- oder perforierter Tür. Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg. Die Mindestschichtdicke der Beschichtung beträgt 65 µm. Die Gehäuse sind für die Installation von Daten- und Telekommunikationssystemen und deren Verteilersystemen konzipiert. Alle entfernbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Lebensdauer des Schranks ordnungsgemäß befestigt und eingesteckt sein müssen. Im Boden des Schranks befindet sich eine M8-Schraube als zentraler Erdungspunkt. Kabeleinführungs-Ausbrechplatten befinden sich oben und unten an der Rückwand des Gehäuses, mit einer weiteren im Dach und Boden des Gehäuses. Die A6-Version verfügt über Ausbrechöffnungen im Dach und Boden des Gehäuses für den Einsatz von Lüftern.

• Türhöhe: 265 mm
• Hersteller-Nr.: RBA-06-AD5-CAX-A1
• EAN-Barcode: 8595105011263
• Abnehmbare Seitenwände: Ja
• Abnehmbare Rückwand: Ja
• Farbe: Grau (RAL7035)
• Demontierbar: Nein
• Höhe (außen): 370 mm
• Verpackungshöhe: 0,370 m
• Verpackungsvolumen: 0,1143 m³
• Verpackungslänge: 0,520 m
• Herstellerinformation: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Ursprungsland: Tschechische Republik
• Im Angebot: Nein
• Stark reduziert: Nein
• Belüftungslöcher: Nein
• Gewicht: 17,750 kg
• Verpackungsbreite: 0,600 m
• Marke: Tritón
• Zolltarifnummer: 8538100090
• Höheneinheit: 6U
• Empfohlene maximale Last: 30 kg
• Breite: 600 mm
• Tiefe: 515 mm
• Türbreite: 516 mm
• Schutzart: IP20

Verwendung

Montieren Sie den Schrank sicher an einer geeigneten Wandfläche unter Einhaltung der örtlichen Bauvorschriften und unter Verwendung geeigneter Dübel für den Wandtyp. Installieren Sie 19"-Geräte an den Vertikalschienen; passen Sie die Schienen vorwärts oder rückwärts an die Gerätetiefe an und befestigen Sie die Geräte mit standardmäßigen Rackschrauben. Führen Sie Kabel durch die oberen oder unteren Kabeleinführungspaneele, indem Sie die erforderlichen Blindabschnitte herausbrechen, und schließen Sie die Vordertür, um die Geräte zu schützen. Stellen Sie sicher, dass das installierte Gesamtgewicht die angegebene Tragfähigkeit von 20 kg nicht überschreitet.

Empfehlungen

Positionieren Sie den Schrank so, dass die Luftzirkulation nicht behindert wird; vermeiden Sie es, ihn in engen Schränken oder hinter Materialien einzuschließen, die die Belüftung beeinträchtigen. Überprüfen Sie regelmäßig die Befestigungspunkte und Kabeleinführungen und verteilen Sie das Gewicht gleichmäßig auf die Schienen, um die Stabilität zu erhalten.
