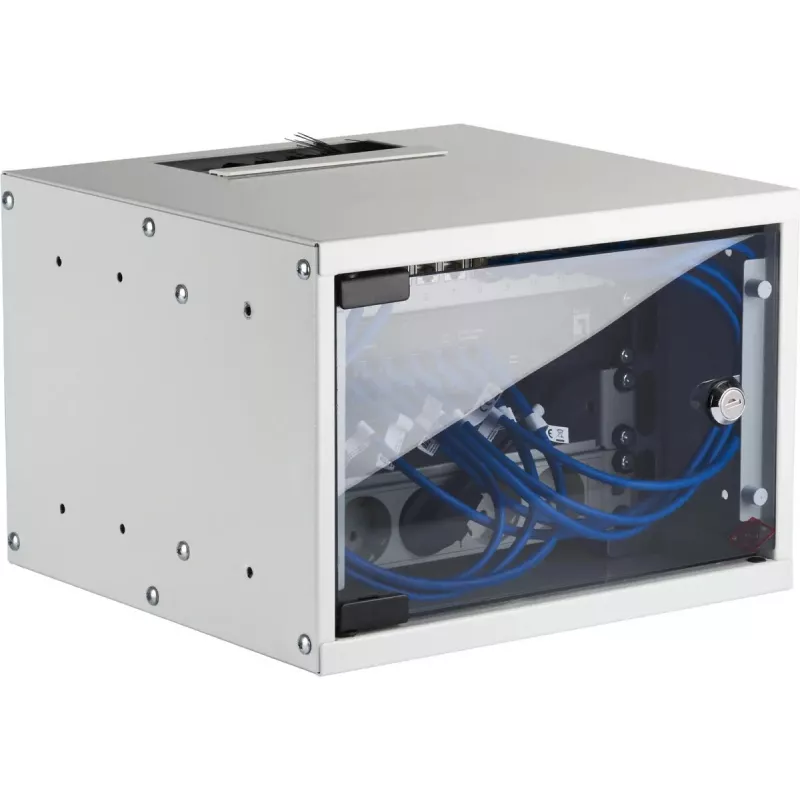

Wandgehäuse EFB Elektronik WGB-1004GR.30-SET1 10 Zoll 4HE Tiefe 300 mm RAL7035

Wandmontagegehäuse von EFB Elektronik, konzipiert für 10-Zoll-Geräte mit 4HE-Rackhöhe und einer Einbautiefe von 300 mm in hellgrauer Ausführung (RAL7035). Das kompakte Metallgehäuse bietet eine sichere, platzsparende Lösung für die Unterbringung von Netzwerk-, Server- oder Steuerungskomponenten, wenn die Stellfläche begrenzt ist. Es ist für die Wandmontage vorgesehen und bietet geschützte interne Montagepunkte, die für professionelle und gewerbliche Installationen geeignet sind.

Vorteile

Das Gehäuse kombiniert eine geringe Einbautiefe von 300 mm mit einem 4HE-10-Zoll-Montagerahmen, um kleine Netzwerk- und Steuerungsgeräte auf beengten Raumverhältnissen unterzubringen. Seine Metallkonstruktion gewährleistet mechanischen Schutz und EMV-Abschirmung, während die RAL7035-Oberfläche ein neutrales Erscheinungsbild bietet, das mit standardmäßigen IT- und Industrieumgebungen kompatibel ist. Integrierte Montageschienen und definierte Höheneinheiten vereinfachen die Installation und Geräteanordnung.

Geeignet für

• Wandmontierte Netzwerk-Switches und Patchpanels für kleine Büros
• Kompakte Server, Mini-PCs und Steuergeräte im 10-Zoll-Montageformat
• Telemetrie, SPS und Automatisierungsmodule in industriellen oder gewerblichen Bereichen
• Edge- und Telekommunikationsgeräte, die ein sicheres, flaches Gehäuse benötigen

Technische Daten

• Rackformat: 10 Zoll
• Nutzbare Rackhöhe: 4HE
• Einbautiefe: 300 mm
• Gehäusetyp: Wandmontagegehäuse
• Material: Stahlblechkonstruktion für Langlebigkeit und Abschirmung
• Oberfläche: hellgrau (RAL7035)
• Zugang: frontseitige und rückseitige Öffnungen für Verkabelung und Wartung

Verwendung

Montieren Sie das Gehäuse an einer geeigneten, tragfähigen Wand mit geeigneten Befestigungsmitteln für das Wandmaterial und das Gesamtgewicht des Schranks sowie der installierten Geräte. Installieren Sie 10-Zoll-Montagegeräte mit handelsüblichen Rackschrauben im 4HE-Rahmen und beachten Sie die angegebene Einbautiefe von 300 mm, um Kabelführung und Freiraum zu gewährleisten. Führen Sie Strom- und Datenkabel durch die dafür vorgesehenen Öffnungen, sichern Sie die Kabel, um Zugbelastungen an den Anschlüssen zu vermeiden, und schließen Sie die Gehäuseverkleidungen, um mechanischen Schutz und Umgebungstrennung aufrechtzuerhalten.

Empfehlungen

Stellen Sie eine ausreichende Belüftung und Wärmeableitung für die eingebauten Geräte sicher: Halten Sie Freiraum um Lüftungsöffnungen ein, ziehen Sie bei höheren Wärmelasten eine Zwangsbelüftung oder Filterlüfter in Betracht und befolgen Sie die Herstellerrichtlinien für die einzelnen Geräte. Bei Wandmontage die Wandfestigkeit prüfen und Dübel oder Halterungen verwenden, die für das Gesamtgewicht von Gehäuse und eingebauten Komponenten ausgelegt sind.
